Welche Nachteile hat das Härten? Risiken und technische Grenzen der Wärmebehandlung

Physikalische Grundlagen und der Preis der Festigkeit

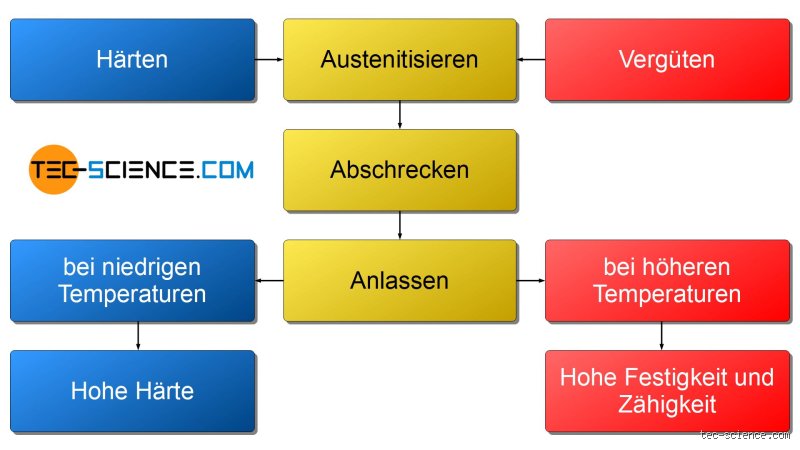

Um zu verstehen, warum das Härten nicht nur Vorteile bietet, muss man die metallurgischen Vorgänge betrachten. Beim klassischen Verfahren wird der Stahl über die GS-Linie im Eisen-Kohlenstoff-Diagramm erhitzt, bis sich das Gefüge vollständig in Austenit umgewandelt hat. Die anschließende schroffe Abkühlung verhindert die Diffusion von Kohlenstoff, wodurch das verzerrte, tetragonale Martensitgefüge entsteht. Dieses Gefüge ist extrem hart, aber auch extrem gespannt. Ein wesentlicher Aspekt bei der Frage, welche Nachteile hat das Härten, ist der Verlust an Duktilität. Ein gehärtetes Werkstück verliert fast jegliche Fähigkeit zur plastischen Verformung. Wirkt eine Last über der Streckgrenze ein, kommt es nicht zur Verformung, sondern zum spröden Gewaltbruch. Besonders bei dynamisch belasteten Bauteilen wie Wellen oder Zahnrädern kann diese Eigenschaft fatal sein, wenn nicht durch ein präzises Anlassen gegengesteuert wird.

Die Gitterverzerrung, die für die Härte verantwortlich ist, fungiert gleichzeitig als innerer Störfaktor. Während die Härtebrinell-Werte steigen, sinkt die Kerbschlagarbeit oft auf ein Minimum. In der industriellen Praxis bedeutet dies, dass ein Bauteil zwar gegen Abrieb geschützt ist, aber bei Schlagbelastungen wie Glas zerspringen kann. Dieser Gegensatz zwischen Härte und Zähigkeit ist das zentrale Dilemma der Werkstofftechnik.

Maßänderungen und der gefürchtete Verzug beim Härten

Einer der gravierendsten prozessualen Nachteile ist der thermische und umwandlungsbedingte Verzug. Wenn ein komplexes Bauteil im Ölbad oder in Wasser abgeschreckt wird, kühlen die Randzonen deutlich schneller ab als der Kern. Diese Temperaturdifferenzen führen zu thermischen Spannungen. Hinzu kommt die Volumenvergrößerung beim Übergang von Austenit zu Martensit, die etwa 1 Prozent betragen kann. Wenn diese Volumenänderung ungleichmäßig erfolgt, verzieht sich das Bauteil. Ein kreisrunder Ring kann nach dem Härten eine ovale Form aufweisen, oder eine lange Spindel krümmt sich wie eine Banane. Die Korrektur solcher Fehler ist teuer. Oft muss ein Richtvorgang unter Hitze erfolgen, oder es muss von vornherein ein Aufmaß für das anschließende Hartdrehen oder Schleifen eingeplant werden. In der Serienfertigung kalkulieren Ingenieure bei komplizierten Geometrien mit Ausschussraten von 2 bis 5 Prozent allein durch irreparablen Verzug.

Der Verzug ist kein Zufall, sondern eine physikalische Notwendigkeit, die durch asymmetrische Bauteilgestaltung verstärkt wird. Einseitige Materialanhäufungen oder scharfe Kanten wirken wie Stressfaktoren, die beim Abschrecken die Rissbildung forcieren. Wer die Frage stellt, welche Nachteile hat das Härten, muss also auch die gestiegenen Anforderungen an das Bauteildesign nennen: "Härtegerechtes Konstruieren" ist Pflicht, um die negativen Folgen zu minimieren.

Rissbildung und die Gefahr von Eigenspannungen

Die massiven Spannungen im Material können so groß werden, dass die Kohäsionskräfte der Atome überschritten werden. Das Ergebnis sind Härterisse. Diese können unmittelbar nach dem Abschrecken auftreten oder – noch tückischer – als verzögerte Risse erst Stunden oder Tage später erscheinen. Besonders kritisch sind die sogenannten Längsrisse oder Kantenrisse. Wenn die Abkühlgeschwindigkeit zu hoch gewählt wurde, um eine maximale Einhärtetiefe zu erreichen, steigt das Risiko für diese fatalen Gefügetrennungen exponentiell an.

Eigenspannungen sind unsichtbare Feinde. Selbst wenn ein Werkstück äußerlich intakt scheint, können die inneren Spannungen so nah an der Bruchgrenze liegen, dass eine geringe äußere Last im Betrieb zum Versagen führt. Das ist der Grund, warum das Härten niemals isoliert betrachtet werden darf. Das obligatorische Anlassen ist zwar ein zusätzlicher Prozessschritt, der Zeit und Energie kostet, aber er ist alternativlos, um die Eigenspannungen abzubauen und eine gewisse Resilienz im Gefüge wiederherzustellen. Dennoch bleibt festzuhalten: Jedes Härten ist ein Stressereignis für den Stahl, das seine strukturelle Integrität herausfordert.

Die Problematik der Randentkohlung und Oberflächenfehler

Während des Erhitzens in konventionellen Öfen ohne Schutzgasatmosphäre reagiert der Kohlenstoff an der Werkstückoberfläche mit dem Sauerstoff der Umgebungsluft. Er verbrennt förmlich zu CO2. Die Folge ist eine weiche Randschicht, die sogenannte Randentkohlung. Das ist paradox: Man härtet ein Teil, um eine verschleißfeste Oberfläche zu erhalten, bekommt aber durch den Prozess eine weiche Haut. Um diesen Nachteil zu umgehen, müssen teure Vakuumöfen oder Schutzgasanlagen eingesetzt werden. Diese Anlagen erhöhen die Investitionskosten für eine Härterei massiv. Werden diese Maßnahmen nicht ergriffen, muss die entkohlte Schicht mechanisch abgetragen werden, was wiederum die Durchlaufzeiten verlängert.

Ein weiterer Punkt ist die Verzunderung. Bei Temperaturen über 800 Grad Celsius bilden sich Oxidschichten auf dem Stahl. Diese Zunderschichten sind hart und spröde. Sie müssen vor der Weiterverarbeitung durch Strahlen oder Beizen entfernt werden. All diese nachgelagerten Prozesse sind direkte Konsequenzen der Nachteile des Härtens und belasten die CO2-Bilanz sowie die Wirtschaftlichkeit der Produktion.

Wirtschaftliche Aspekte: Warum Härten teuer ist

Betrachtet man die Kostenstruktur, wird deutlich, welche Nachteile das Härten auf betriebswirtschaftlicher Ebene hat. Es handelt sich um einen energieintensiven Prozess. Das Aufheizen von tonnenschweren Chargen auf über 900 Grad Celsius über mehrere Stunden verbraucht enorme Mengen an Strom oder Gas. Die Energiekosten machen oft bis zu 40 Prozent der Gesamtkosten der Wärmebehandlung aus. Hinzu kommen die Kosten für die Abschreckmedien – Spezialöle müssen regelmäßig gefiltert, gekühlt und schließlich als Sondermüll entsorgt werden.

Die Logistik ist ein weiterer Faktor. Da nur wenige Unternehmen eine eigene, zertifizierte Härterei im Haus haben, müssen die Teile oft zu externen Dienstleistern transportiert werden. Das verlängert die Lieferkette um mindestens drei bis sieben Werktage. In einer Just-in-time-Produktion ist diese zeitliche Verzögerung ein erheblicher strategischer Nachteil. Zudem erfordert die Qualitätssicherung nach dem Härten aufwendige Prüfverfahren wie die Härteprüfung nach Rockwell (HRC) oder Vickers (HV), um sicherzustellen, dass die geforderten Parameter erreicht wurden.

Einschränkungen bei der Materialwahl und Schweißbarkeit

Nicht jeder Stahl lässt sich problemlos härten. Ein niedriger Kohlenstoffgehalt unter 0,2 Prozent macht das klassische Martensithärten unmöglich, da nicht genügend Kohlenstoffatome für die Gitterverzerrung vorhanden sind. Hier muss man auf das teurere Einsatzhärten ausweichen, bei dem Kohlenstoff erst mühsam in die Oberfläche eindiffundiert werden muss. Das schränkt die Flexibilität in der Konstruktion ein. Wenn man ein Bauteil härten will, ist man oft gezwungen, teurere legierte Stähle (z.B. 42CrMo4) zu verwenden, anstatt günstiger Baustähle.

Ein oft unterschätzter Nachteil ist die drastisch verschlechterte Schweißbarkeit nach dem Härten. Durch die Hitze beim Schweißen wird die Härte in der Wärmeeinflusszone lokal aufgehoben (Anlasseffekt), während direkt daneben durch die schnelle Abkühlung der Schmelze neue, unkontrollierte Aufhärtungen und Risse entstehen können. Ein gehärtetes Bauteil ist faktisch ein Endprodukt, das kaum noch stoffschlüssig gefügt werden kann. Ich habe in meiner Laufbahn oft gesehen, wie Konstrukteure diesen Punkt ignorierten und am Ende vor unbrauchbaren, gerissenen Schweißkonstruktionen standen.

Alternative Verfahren im direkten Vergleich

Angesichts der genannten Nachteile stellt sich die Frage nach Alternativen. Das Nitrieren oder Nitrocarburieren bietet hier einige Vorteile. Da diese Prozesse bei deutlich niedrigeren Temperaturen (ca. 500 bis 580 Grad Celsius) ablaufen, findet keine Gefügeumwandlung statt, was den Verzug fast vollständig eliminiert. Allerdings sind die erreichten Einhärtetiefen beim Nitrieren wesentlich geringer als beim klassischen Härten. Während man beim Härten Durchhärtungen oder Einhärtetiefen von mehreren Millimetern erreicht, bewegen wir uns beim Nitrieren im Zehntelmillimeterbereich.

Das Induktionshärten ist eine weitere Option, um die Nachteile des Verzugs zu begrenzen, da nur die Randzone lokal erhitzt wird. Doch auch hier ist der apparative Aufwand hoch, da für jedes Bauteil ein passender Induktor gebaut werden muss. Es zeigt sich: Jedes Verfahren zur Steigerung der Oberflächengüte erkauft sich diesen Vorteil durch spezifische technische oder ökonomische Nachteile.

Häufige Fragen zu den Risiken der Wärmebehandlung

Kann man die Nachteile durch besseres Material kompensieren?

Nur bedingt. Hochlegierte Stähle mit Zusätzen von Molybdän oder Nickel verringern zwar die kritische Abkühlgeschwindigkeit und erlauben ein milderes Abschrecken in Öl statt Wasser, was den Verzug reduziert. Doch diese Legierungselemente verteuern das Rohmaterial erheblich. Zudem bleibt die grundlegende Problematik der Sprödigkeit bei hoher Härte auch bei Edelstählen bestehen.

Gibt es Bauteile, die man niemals härten sollte?

Ja, Bauteile, die extremen Schwingungen oder wechselnden Biegebelastungen ausgesetzt sind, ohne dass ein massiver Querschnitt vorhanden ist, sind schlechte Kandidaten. Hier ist eine hohe Zähigkeit wichtiger als Härte. Auch sehr dünnwandige Blechkonstruktionen verziehen sich beim Härten so stark, dass sie meist unbrauchbar werden. In solchen Fällen ist eine Kaltverfestigung oder eine Beschichtung oft der bessere Weg.

Wie lange dauert es, bis die negativen Folgen sichtbar werden?

Verzug und Oberflächenrisse sind sofort nach dem Prozess messbar. Die gefährlicheren Nachteile wie Wasserstoffversprödung oder Eigenspannungsrisse können jedoch erst nach einer Inkubationszeit auftreten. In der Luftfahrt oder im Automobilbau werden deshalb oft strenge Haltezeiten und anschließende zerstörungsfreie Prüfungen (z.B. Magnetpulverprüfung) vorgeschrieben, um diese zeitversetzten Ausfälle zu verhindern.

Fazit: Eine Abwägung zwischen Verschleißschutz und Bauteilsicherheit

Zusammenfassend lässt sich sagen, dass die Nachteile beim Härten systemimmanent sind. Wer maximale Härte will, muss bereit sein, in die Nachbearbeitung von Verzug zu investieren und das Risiko von Sprödbrüchen durch kluges Design und präzises Anlassen zu managen. Die Wärmebehandlung ist kein magischer Prozess zur Qualitätssteigerung, sondern ein massiver metallurgischer Eingriff, der die Materialeigenschaften in eine extreme Richtung verschiebt. Die Kunst des Ingenieurs besteht nicht darin, alles so hart wie möglich zu machen, sondern den optimalen Punkt zu finden, an dem das Bauteil gerade hart genug für den Verschleißschutz, aber noch zäh genug für die Betriebssicherheit bleibt. In vielen Fällen ist weniger Härte am Ende mehr Lebensdauer für das Gesamtsystem.
