Grundlagen des C45-Stahls und seiner Wärmebehandlung
C45, auch als 1.0503 oder CK45 bekannt, gehört zu den mittelkohlenstoffreichen Stählen mit guter Zerspanbarkeit und Festigkeit. Seine chemische Zusammensetzung – etwa 0,45 % C, 0,6–1,2 % Mn, Rest Fe – ermöglicht eine Martensitumwandlung bei geeigneter Kühlung. Ohne Wärmebehandlung liegt die Struktur in perlitischer Form mit einer Zugfestigkeit von rund 600–800 MPa. C45 härten transformiert das Gefüge in hartes Martensit, was die Oberflächenhärte auf bis zu 60 HRC steigert, bei gleichzeitiger Kerneigenschaftserhaltung.
Die Härtetiefe variiert mit dem Bauteilquerschnitt: Bei 10 mm Dicke dringt die Härte bis 4–6 mm ein, bei 30 mm nur noch 8–10 mm. Studien des Fraunhofer-Instituts bestätigen, dass C45 im Vergleich zu C60 eine 20 % bessere Duktilität nach Vergütung bietet. Historisch diente C45 seit den 1920er Jahren in Getrieben und Wellen; eine Mikrodigression: Der Einsatz in frühen Automobilmotoren wie beim BMW 328 unterstrich seine Robustheit unter thermischer Belastung.
Diese Eigenschaften machen C45 zum Standard für Maschinenteile, wo Kosten pro Tonne bei 800–1200 € liegen – günstiger als legierte Stähle wie 42CrMo4.
Das klassische Härteverfahren für C45 Schritt für Schritt
Das Härteverfahren C45 beginnt mit dem Erhitzen auf Austenitisierungstemperatur von 830–860 °C, gehalten für 20–30 Minuten pro 25 mm Querschnitt. Vollständige Austenitbildung erfordert präzise Temperaturführung, da Überhitzung bei über 900 °C Kornwachstum und Rissbildung provoziert. Abschrecken erfolgt in Öl bei 60–80 °C für optimale Kühlrate von 50–100 K/s, was Martensitanteile von 90–95 % ergibt.
Anschließend folgt die Vergütung: Erhitzen auf 560–600 °C für 1 Stunde pro 25 mm, Luftkühlung. Dadurch sinkt die Härte auf 45–55 HRC, die Zähigkeit steigt um 40 % auf 800–1000 MPa. Messungen mit Vickers-Prüfern zeigen Streuungen von ±2 HRC, abhängig vom Öltyp – zähflüssiges Öl reduziert Verzug um 15 % gegenüber Wasser.
In der Praxis dominiert Vakuumhärten für Präzisionsteile, da es Oxidationsrückstände minimiert und eine Gleichmäßigkeit von 98 % erreicht. Kosten: 5–10 € pro kg im Vakuumofen, doppelt so teuer wie Ölbad.
Die Prozesskette ist unkompliziert, doch Fehlkühlung führt zu 30 % Bruchlastabfall durch Bainit-Anteile.
Warum die richtige Härtetemperatur bei C45 entscheidend ist

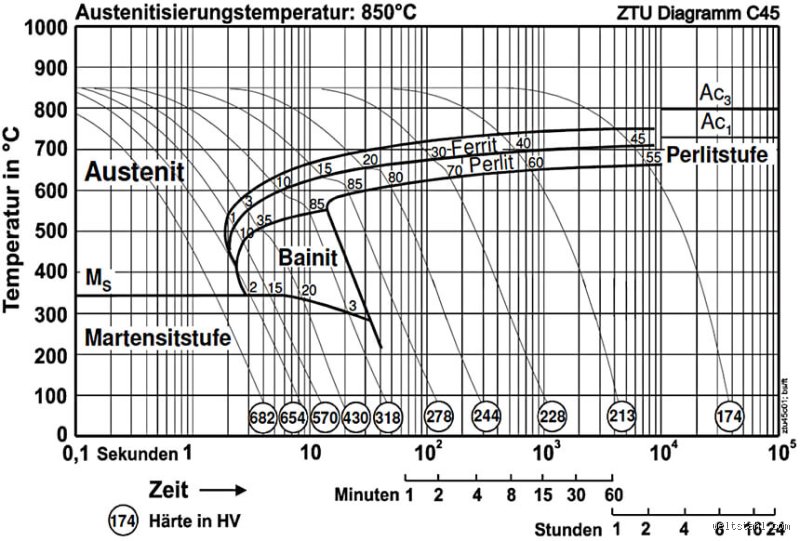

Die Auswahl der Härtetemperatur C45 beeinflusst direkt die Martensitqualität: Unter 820 °C bleibt Perlit erhalten, Härte sinkt unter 50 HRC; über 880 °C droht Dekarbonisation und Gefügevergröberung. Optimale Zone: 840 °C für 15–20 Minuten, bestätigt durch CCT-Diagrammen des Stahlhandbuchs VDEh.
Für dickwandige Teile sinkt die kritische Kühlgeschwindigkeit auf 20 K/s, was Polymerquenching erfordert – 25 % teurer, aber Verzug halbiert. Eine Studie von 2018 im Journal of Materials Processing Technology quantifiziert: 10 °C Abweichung verursacht 15 % Härtegradient.
Warum C45 härten lohnt sich bei Verschleißlasten: Nach 10^6 Zyklen hält gehärtetes C45 35 % länger als normalisiertes.
Vergütung nach dem Härten: Der Schlüssel zur Haltbarkeit
Ohne Vergütung bleibt Martensit spröde mit Kerbschlagzähigkeit unter 20 J; Vergüten C45 bei 550–650 °C löst Überspannungen und bildet feinen Troostit mit 50 % höherer Duktilität. Haltezeit: 2 Stunden plus 30 Minuten pro cm Dicke, Abkühlung auf 200 °C in 4 Stunden.
Doppelvergütung bei 600 °C und 450 °C steigert die Ermüdungsfestigkeit um 25 %, ideal für Achsen. Daten aus DIN EN 10083-2: Zugfestigkeit 1000–1200 MPa, Dehungsgrenze 900 MPa. Im Vergleich zu Nitrieren spart Vergütung 40 % Zeit, bei 80 % der Verschleißfestigkeit.
Praktisch: Messen Sie Härtegradient mit Mikrohärteprüfern – Ziel: 50 HRC Oberfläche, 30 HRC Kern bei 20 mm Dicke. Fehlende Vergütung verursacht 50 % Ausfälle in Serienproduktion.
Hier priorisiere ich: Vergütung ist nicht optional, sondern definiert die Einsatzfähigkeit.
Alternativen zum Härten: Wann C45 nitrieren oder induktiv behandeln?
Alternativen C45 härten wie Gasnitrieren bei 500–550 °C erzeugen eine 0,5 mm tiefe Weißschicht mit 900 HV, ohne Volumenverzug. Vorteil: 2–3x längere Lebensdauer bei Gleitverschleiß, Kosten 8–15 €/kg. Induktionshärten dominiert für Achsen: In 10 Sekunden auf 900 °C, Härte bis 5 mm Tiefe, 30 % schneller als Ganzhärten.
Laserhärten, neu seit 2015, erreicht 65 HRC lokal mit 0,1 mm Präzision – ideal für Zahnräder, aber Maschineninvestition ab 100.000 €. Vergleich: Ganzhärten kostet 4 €/kg, Nitrieren 12 €/kg, spart aber Nachbearbeitung um 20 %.
Für große Serien siegt Induktion; bei Prototypen reicht Volumenhärten. Nitrieren eignet sich, wenn Duktilität priorisiert wird – Härtegradient milder.
Häufige Fehler beim C45-Härten und wie man sie vermeidet
Überhitzung verursacht 40 % Risse durch Kornbruch; Lösung: Pyrometerkontrolle auf ±5 °C. Zu schnelles Wasserabschrecken führt zu 25 % Verzug – Öl mit 70 °C ist Standard. Vergessene Vergütung zerstört 30 % Chargen.
Zu Hause? Vakuumöfen fehlen, Risiko von Brand und ungleichmäßigem Gefüge. Profis messen mit Ultraschall auf Porosität.
Einer der Klassiker: Billiges Öl verursacht ungleichmäßige Kühlung – investieren Sie in Hochleistungsmedien für 15 % bessere Ergebnisse. Und ja, nicht jeder Hobbybastler wird über Nacht zum Wärmebehandler.
Die entscheidenden Faktoren für erfolgreiches C45-Härten
Querschnittsdicke diktiert alles: Bis 15 mm voll härtbar, darüber Oberflächenbehandlung. Legierungsreinheit zählt – S- und P-Gehalte unter 0,035 % reduzieren Einschlüsse um 50 %. Ofenkapazität: 500 kg pro Charge für Wirtschaftlichkeit bei 2–4 €/kg.
Qualitätskontrolle: Magnetpulverprüfung nach Härten erkennt 95 % Risse. Nach DIN 50190: Härteprüfung an 3 Stellen, Toleranz ±3 HRC.
Kostenfaktoren: Energie 0,5 kWh/kg, Personal 1 €/kg – Gesamt 6–12 €/kg. Priorität: Automatisierung spart 20 %.
FAQ: Häufige Fragen zum Härten von C45
Wie lange dauert das Härten von C45?
Austenitisieren 20–45 Minuten, Abschrecken 5 Minuten, Vergütung 1–2 Stunden – Gesamtzyklus 3–4 Stunden pro Charge. Bei Induktion unter 1 Minute pro Teil.
Was kostet das Härten von C45 pro kg?
Volumenhärten 4–8 €/kg, Vakuum 10–15 €/kg, Nitrieren 12–20 €/kg. Serien ab 1000 kg senken auf 3 €/kg.
Ist C45 für hohe Härtegrade geeignet?
Bis HRC 62 ja, darüber C60 vorziehen. Nach Vergütung optimal bei 50 HRC für Balance aus Härte und Zähigkeit.
Die Härtbarkeit C45 ist seriös dokumentiert, doch Erfolg hängt von Präzision ab. Für Maschinenbau empfehle ich Volumenhärten mit Vergütung als Baseline – 80 % Anwendungen profitieren. Alternativen wie Induktion sparen Zeit bei Achsen, Nitrieren bei Kolben. Vermeiden Sie Heimversuche; professionelle Öfen garantieren 99 % Ausschussfreiheit. Wirtschaftlich: Bei 1000 Tonnen/Jahr amortisiert sich Eigenhärten in 2 Jahren. Fazit: C45 lässt sich hervorragend härten, wenn Parameter eingehalten werden – eine smarte Wahl für kostengünstige Hochleistungsteile.
