Les fondamentaux mécaniques pour bien choisir son pignon
La sélection d'un pignon commence par l'identification du pas, souvent exprimé en pouces ou selon les normes ISO (08B, 10B, etc.) ou ANSI. Le pas correspond à la distance entre les axes de deux rouleaux consécutifs de la chaîne. Si vous tentez de monter un pignon de pas 12,7 mm (1/2") sur une chaîne conçue pour du 15,875 mm (5/8"), la destruction de la denture sera immédiate. La largeur de la dent est tout aussi cruciale : un pignon trop large ne s'insérera pas entre les plaques intérieures de la chaîne, tandis qu'un pignon trop fin provoquera un flottement latéral destructeur pour les joints toriques.
Le matériau constitue le second pilier de votre décision. Pour des applications industrielles standard, l'acier C45 est la norme. Cependant, dès que les charges augmentent, un traitement thermique de type trempe par induction des dents devient indispensable pour atteindre une dureté de surface de 45 à 55 HRC. Sans cette protection, l'usure abrasive transformera vos dents en "ailerons de requin" en moins de 500 heures de fonctionnement. Dans l'industrie agroalimentaire, l'inox 304 ou 316L s'impose, malgré une résistance mécanique moindre, pour répondre aux impératifs de corrosion et d'hygiène.
L'impact du nombre de dents sur le rapport de transmission
Pourquoi le nombre de dents est-il le paramètre le plus discuté ? Parce qu'il définit le ratio de démultiplication. En mécanique moto ou cycliste, réduire la taille du pignon de sortie de boîte augmente le couple à la roue mais diminue la vitesse de pointe. À l'inverse, l'ajout d'une dent favorise l'allonge et réduit la consommation de carburant ou l'effort moteur à haute vitesse. Il est mathématiquement prouvé qu'une variation d'une seule dent sur le pignon moteur équivaut généralement à une modification de trois à quatre dents sur la couronne arrière.
Il existe toutefois une limite physique : l'effet polygonal. Un pignon comportant moins de 11 ou 12 dents génère des vibrations importantes et une usure prématurée de la chaîne à cause des variations de vitesse linéaire lors de l'enroulement. Idéalement, pour une transmission fluide et durable, je recommande de ne jamais descendre sous la barre des 15 dents, sauf contrainte d'encombrement absolue. Plus le pignon est grand, plus la charge est répartie sur un nombre élevé de dents, ce qui prolonge mécaniquement la durée de vie du système de transmission de manière exponentielle.
Comment choisir un pignon selon le type de moyeu et d'alésage ?
Le mode de fixation au moteur ou à l'axe rotatif détermine la stabilité de l'ensemble. On distingue trois grandes familles d'alésages. L'alésage brut (ou pilote) nécessite un usinage sur mesure pour s'adapter à votre arbre. C'est la solution la plus économique à l'achat, mais la plus coûteuse en temps de main-d'œuvre. L'alésage avec rainure de clavette reste un standard robuste pour transmettre des couples élevés sans risque de glissement, à condition que les tolérances d'ajustement soient respectées (souvent H7/js6).
Le système de moyeu amovible (type Taper Lock) gagne cependant du terrain. Ce dispositif utilise une douille conique fendue qui se serre sur l'arbre lors du vissage. L'avantage est double : une fixation par frettage qui élimine tout jeu fonctionnel et une facilité de remplacement déconcertante. Si votre machine subit des inversions de cycle fréquentes ou des chocs, le moyeu amovible est techniquement supérieur à la simple clavette qui finit toujours par mater les flancs de la rainure après quelques millions de cycles.
Le choix des matériaux : Acier, Inox ou Nylon ?
L'acier allié (type 42CrMo4) est réservé aux conditions extrêmes, là où le C45 avoue ses limites. Pour les environnements très humides ou acides, l'inox est obligatoire, mais attention au grippage. Enfin, les pignons en polymères techniques (Nylon, PA6G) trouvent leur place dans les convoyeurs légers. Ils offrent l'avantage d'un fonctionnement silencieux et sans lubrification, avec une réduction de poids de 80% par rapport à l'acier, bien que leur capacité de charge soit limitée à environ 15% de celle d'un pignon métallique équivalent.
La géométrie des dents et les normes de rendement
La forme de la dent n'est pas le fruit du hasard. Les profils sont régis par des normes strictes pour assurer un engrènement et un désengrènement sans frottement excessif. Un pignon de qualité présente des flancs de dents polis. La présence de disques de friction ou de traitements de surface comme la phosphatation peut aider à la rétention du lubrifiant lors des phases de démarrage à froid. Le rendement d'une transmission par chaîne bien conçue oscille entre 96% et 98%, mais cette performance s'effondre si l'alignement entre le pignon et la couronne dévie de plus de 0,5 degré.
Un point souvent négligé concerne le traitement de la denture. La trempe superficielle ne doit pas être trop profonde, au risque de rendre la dent cassante sous l'effet des chocs. Une profondeur de trempe de 1 à 2 mm suffit généralement. Pour les pignons de grande taille, on préfère parfois traiter uniquement la zone de contact plutôt que la pièce entière, afin de conserver un cœur de dent résilient capable d'absorber les torsions sans se rompre net.
Questions critiques sur l'ajustement des pignons
Comment savoir si mon pignon est usé ?
L'observation visuelle est le meilleur diagnostic. Si les dents deviennent pointues ou si vous remarquez un creusement asymétrique sur un seul côté de la dent, l'usure est avancée. Un signe infaillible est le "saut de chaîne" sous forte charge : cela signifie que le pas du pignon a tellement augmenté par usure qu'il ne correspond plus au pas de la chaîne, provoquant une montée du rouleau sur le sommet de la dent.
Faut-il changer le pignon et la chaîne en même temps ?
Absolument. Monter une chaîne neuve sur un pignon usé est l'erreur classique qui coûte cher. Les dents usées vont forcer les rouleaux de la chaîne neuve à s'adapter à un pas erroné, ce qui étirera la chaîne de manière irréversible en quelques heures. Le coût d'un pignon représente souvent moins de 20% du prix total de la transmission, il est donc absurde de compromettre la longévité de l'ensemble pour une économie de bout de chandelle.
Les erreurs courantes lors de l'achat d'un pignon de remplacement
La confusion entre les normes métriques et impériales est la première cause de retour produit. Un pignon 08B (norme européenne) ressemble à s'y méprendre à un pignon 40 (norme américaine), mais leurs dimensions diffèrent de quelques fractions de millimètre, suffisantes pour bloquer la transmission. Une autre erreur consiste à négliger l'épaisseur du moyeu. Si le pignon est trop large pour l'espace disponible sur l'arbre, vous ne pourrez pas remettre les circlips ou les bagues d'arrêt en place.
On oublie aussi fréquemment de vérifier la compatibilité avec les chaînes à joints toriques (O-Ring ou X-Ring). Ces chaînes sont plus larges que les chaînes standard à cause des bagues d'étanchéité. Si vous choisissez un pignon avec un moyeu trop saillant, celui-ci peut venir frotter contre les plaques de la chaîne. Il est parfois nécessaire de choisir un pignon "plat" (sans moyeu déporté) et d'utiliser des entretoises pour garantir un alignement laser parfait.
Pourquoi la lubrification influence-t-elle le choix du pignon ?

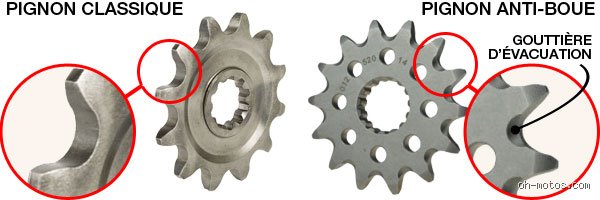

Si vous ne pouvez pas assurer une lubrification constante, votre choix doit s'orienter vers des pignons ayant subi un traitement de carbonitruration ou vers des matériaux auto-lubrifiants. Un système fonctionnant à sec s'échauffe rapidement, ce qui dilate les métaux et modifie les jeux de fonctionnement. Dans les environnements poussiéreux, comme les carrières ou l'agriculture, un pignon avec des évidements à la base des dents (anti-boue) est préférable pour permettre l'évacuation des débris et éviter que la chaîne ne se tende excessivement sous l'accumulation de matière.
Le prix d'un pignon peut varier de 10 à 200 euros selon sa complexité et son traitement. Il est tentant de choisir l'option la moins chère, mais le coût d'arrêt d'une ligne de production pour remplacer une pièce à 15 euros dépasse souvent les milliers d'euros. L'investissement dans un pignon de haute précision, avec des dents rectifiées, est rentabilisé en moins de six mois grâce à la réduction des vibrations et de la consommation d'énergie.
Synthèse finale pour un choix éclairé
Savoir comment choisir un pignon demande une analyse rigoureuse de l'environnement mécanique et des contraintes de performance. Ne vous contentez pas de reproduire l'existant si celui-ci a montré des signes de faiblesse prématurés. Validez systématiquement le pas, le nombre de dents pour le ratio de vitesse, le type d'alésage pour la fixation et la qualité de l'acier pour la durabilité. Une transmission efficace repose sur l'équilibre entre la dureté superficielle des composants et la précision de leur alignement. En respectant ces critères techniques, vous garantissez une longévité maximale à vos équipements et une réduction significative de vos coûts de maintenance industrielle ou mécanique.
