Derrière le nom barbare, une réalité physique qui sauve vos cartes mères
Le terme varistor est la contraction de variable resistor, mais ne vous y trompez pas, on est loin du potentiomètre de volume que vous tournez avec les doigts. Ici, c'est la physique des semi-conducteurs qui bosse en solo. Imaginez une soupape de sécurité sur une cocotte-minute. Tant que la pression est normale, rien ne sort. Mais si le feu s'emballe, la soupape s'ouvre pour éviter l'explosion. Pour l'électronique, c'est la même musique : le varistor surveille la tension à ses bornes comme un videur de boîte de nuit surveille une file d'attente. Tant que le secteur reste à 230 volts, le composant reste passif, presque invisible, avec une résistance si élevée qu'on dirait un circuit ouvert. On parle ici d'une impédance qui dépasse souvent les 100 mégohms.
Un composant né d'un besoin de robustesse industrielle
Dans les années 1970, l'avènement des circuits intégrés a rendu le matos infiniment plus fragile. Or, la réalité du terrain est brutale : des surtensions de 6000 volts peuvent survenir en quelques microsecondes à cause d'un simple moteur d'ascenseur qui démarre ou d'un impact de foudre à deux kilomètres. On n'y pense pas assez, mais la stabilité électrique est un mythe pour les ingénieurs réseau. Le varistor, souvent à base d'oxyde de zinc (ZnO), s'est imposé comme la solution par défaut. D'où sa présence massive. Regardez n'importe quelle multiprise de qualité, vous y verrez de petits disques bleus ou rouges soudés près de l'entrée. C'est eux.
Mais attention, il ne faut pas croire que c'est une solution miracle et éternelle. J'estime personnellement que c'est le composant le plus "sacrificiel" de votre installation, car il s'use à chaque micro-choc. C'est une nuance que beaucoup oublient : un varistor a une espérance de vie liée au nombre de joules qu'il encaisse. On est loin du compte si on imagine qu'il protège indéfiniment. Un jour, il finit par se mettre en court-circuit définitif ou par exploser doucement pour sauver le reste. C'est son chant du cygne.
Fonctionnement technique : quand la structure granulaire du MOV prend le relais
Le rôle du varistor repose sur sa composition interne, souvent désignée par l'acronyme MOV (Metal Oxide Varistor). Structurellement, c'est une matrice de grains d'oxyde de zinc pressés entre deux plaques métalliques. À l'échelle microscopique, les joints de grains agissent comme des barrières de potentiel. Pour faire simple, c'est un labyrinthe où le courant ne peut pas circuler facilement à basse tension. Sauf que, dès que la tension dépasse le seuil critique (la tension de coupure), l'effet tunnel et l'émission thermoïonique permettent aux électrons de franchir ces barrières en masse. Résultat : la résistance s'effondre en moins de 25 nanosecondes. C'est d'une réactivité chirurgicale.
La caractéristique courant-tension qui change la donne
Si l'on traçait la courbe de réponse d'un varistor, on obtiendrait une forme en S très abrupte. C'est là que ça coince pour les novices qui le confondent avec une simple résistance. La relation entre le courant I et la tension V suit une loi de puissance du type I = kV à la puissance alpha, où alpha représente le coefficient de non-linéarité. Pour un MOV classique, alpha oscille entre 30 et 50. Pour comparaison, une résistance standard a un alpha de 1. Vous saisissez l'écart ? C'est ce basculement violent qui permet de dérouter le courant de surcharge vers la terre ou le neutre, protégeant ainsi les composants sensibles placés en parallèle.
Capacité de blocage et dissipation thermique
Un varistor de 14 mm de diamètre peut encaisser des courants de crête allant jusqu'à 4500 ampères. C'est colossal pour un truc qui coûte 0,20 euro. Cependant, la gestion thermique est le point faible du système. Si la surtension dure trop longtemps, le composant chauffe par effet Joule jusqu'à la destruction thermique. Et là, c'est le drame. C'est pour cette raison qu'on les associe souvent à des fusibles thermiques. Est-ce vraiment efficace à 100 % ? Honnêtement, c'est flou selon la qualité de fabrication, mais c'est la meilleure ligne de défense dont on dispose à ce prix-là.
Les paramètres critiques pour choisir le bon garde du corps électronique
Sélectionner un varistor ne se fait pas au hasard, sous peine de voir le composant fumer dès le premier branchement. Le premier critère, c'est la tension de service continue maximale (MCOV). Pour un réseau domestique à 230V, on choisira généralement un composant calibré aux alentours de 275V ou 300V. Pourquoi ? Parce que la tension secteur fluctue de 10 % en permanence et qu'il ne faut pas que le varistor commence à conduire en usage normal. Sinon, il chaufferait inutilement et finirait par déclencher votre disjoncteur différentiel sans raison apparente.
Ensuite, il y a la question de l'énergie absorbable, exprimée en Joules. Là où ça devient intéressant, c'est que cette capacité dépend directement du volume de matière active. Plus le disque est gros, plus il peut absorber de chocs. Un modèle de 20 mm sera toujours préférable à un modèle de 7 mm pour une application industrielle. À ceci près que l'encombrement sur le circuit imprimé devient un facteur limitant. Et n'oublions pas la capacité parasite, qui peut atteindre plusieurs centaines de picofarads. Dans les lignes de données à haute fréquence, comme l'USB 3.0 ou le HDMI, c'est un désastre car cela déforme le signal. On n'utilise jamais de gros varistors sur ces lignes-là, on passe sur des diodes TVS bien plus véloces.
Varistor ou diode TVS : le duel des protecteurs de tension
On entend souvent que le varistor est obsolète face aux diodes Transil (TVS). C'est une erreur classique. Certes, la diode est plus rapide et ne s'use pas avec le temps, mais elle est incapable de gérer les énergies massives qu'un varistor encaisse avec flegme. Le varistor reste le roi de la puissance brute, alors que la diode est la reine de la précision. Le rôle du varistor est de prendre les coups de poing de Mike Tyson, tandis que la diode gère les pichenettes statiques sur un port micro-USB. Le coût entre aussi en jeu : à capacité d'absorption égale, un varistor est environ 5 fois moins cher qu'un semi-conducteur silicium équivalent.
Une question de robustesse face aux environnements hostiles
Dans l'automobile ou l'industrie lourde, les pics de tension ne sont pas des exceptions, c'est le quotidien. Un varistor supporte mieux les conditions climatiques extrêmes que beaucoup de composants actifs. Mais, et c'est là ma prise de position, on assiste à un abus de langage marketing. Beaucoup de fabricants de multiprises "parafoudre" bas de gamme soudent un unique petit varistor et prétendent protéger votre home cinéma à 5000 euros. C'est de l'illusion pure. Une vraie protection sérieuse nécessite une cascade de composants : varistors, éclateurs à gaz et diodes de clampage. Le varistor seul n'est qu'une pièce d'un puzzle plus vaste, même s'il en est souvent la pièce maîtresse.
Ces idées reçues qui condamnent vos circuits à une mort certaine
Le problème avec le composant de protection contre les surtensions, c'est qu'on lui prête souvent des pouvoirs magiques qu'il n'a pas. On imagine, à tort, que ce petit disque de métal fritté agit comme un bouclier impénétrable capable de stopper la foudre en plein vol. Sauf que la réalité physique est bien plus nuancée. Le varistor, ou MOV (Metal Oxide Varistor), ne "coupe" pas le courant comme un disjoncteur. Il se sacrifie, tout simplement.
L'illusion de l'immortalité du composant
Croire qu'un varistor fonctionne éternellement est une erreur technique majeure. Chaque pic de tension qu'il absorbe dégrade sa structure interne de manière irréversible. Au microscope, on observerait des micro-fissures dans les jonctions de grains d'oxyde de zinc (ZnO). Résultat : sa tension de seuil chute progressivement. Un varistor calibré pour 275V finit par déclencher à 250V après quelques chocs thermiques violents. Et là, c'est le drame. Le courant de fuite augmente, le composant chauffe, et il finit par entrer en emballement thermique. Vous pensiez être protégé ? Mais votre protecteur est devenu le pyromane de votre carte électronique.
La confusion fatale entre varistor et parafoudre de tête
Beaucoup d'installateurs novices pensent qu'un petit MOV de 14 mm soudé sur un PCB suffit à parer un impact direct de foudre. C'est absurde. Un varistor classique peut encaisser un courant de crête de 4500A à 6000A pour une impulsion de type 8/20 microsecondes. Or, un coup de foudre moyen transporte environ 30 000A. Autant le dire, votre varistor va littéralement se volatiliser en laissant derrière lui une trace de carbone conductrice sur le circuit. Son rôle se limite à l'écrêtage des transitoires de manœuvre ou des résidus de foudre déjà filtrés en amont. Ne lui demandez pas de porter le poids du monde sur ses frêles épaules de céramique.
Le mythe de la protection totale contre les surtensions permanentes
Il existe une méprise dangereuse sur la nature de la perturbation. Un varistor à oxyde métallique est conçu pour des impulsions ultra-brèves, pas pour une rupture du neutre qui injecterait du 400V pendant trois heures. Si la surtension dure plus de quelques millisecondes, le composant dissipe une énergie colossale dépassant ses capacités en Joules. Sans un fusible thermique associé ou un dispositif de déconnexion spécifique, il explose ou prend feu. (C'est d'ailleurs pour cette raison que les normes UL1449 imposent désormais des tests de sécurité draconiens sur la fin de vie de ces éléments).
L'astuce de l'expert : pourquoi vous devriez toujours surdimensionner en tension
Si vous concevez un appareil pour le réseau français (230V alternatif), la tentation est grande de choisir un varistor avec une tension de service de 250V pour être au plus près de la valeur nominale. Mauvais calcul. Les fluctuations du réseau peuvent atteindre 10% en toute légalité. En choisissant une marge trop étroite, vous exposez le composant à une usure prématurée par conduction répétitive lors de simples pics de secteur normaux. Reste que le passage à une tension de service de 300V ou 320V prolonge la durée de vie du système de manière spectaculaire sans pour autant compromettre la sécurité des semi-conducteurs situés en aval. C'est ici que l'expérience parle : privilégiez la résilience à la précision chirurgicale.
La coordination des protections : le secret des pros
L'efficacité réelle ne réside pas dans un composant isolé, mais dans une cascade. À ceci près que placer deux varistors en parallèle est souvent contre-productif si leurs tolérances diffèrent. Le plus rapide des deux encaissera 100% du choc et mourra prématurément pendant que son voisin restera inactif. La solution ? Insérer une impédance de ligne (une simple piste de circuit imprimé un peu longue ou une inductance) entre les deux étages de protection. Cela permet de répartir l'énergie. Est-ce que les fabricants de matériel grand public font cet effort ? Rarement, car chaque centime compte en production de masse.
Questions les plus fréquentes sur la protection électronique
Quelle est la durée de vie réelle d'un varistor en conditions industrielles ?
Dans un environnement industriel stable, un varistor peut fonctionner sans encombre pendant 10 à 15 ans. Cependant, cette durée chute drastiquement si le réseau subit des commutations de charges inductives massives plusieurs fois par jour. On estime qu'après avoir absorbé environ 100 impulsions à 50% de sa capacité d'absorption d'énergie maximale, ses performances se dégradent de plus de 10%. Dans les onduleurs solaires, où la chaleur accélère le vieillissement, il est prudent de prévoir un remplacement préventif tous les 7 ans pour garantir une continuité de service optimale.

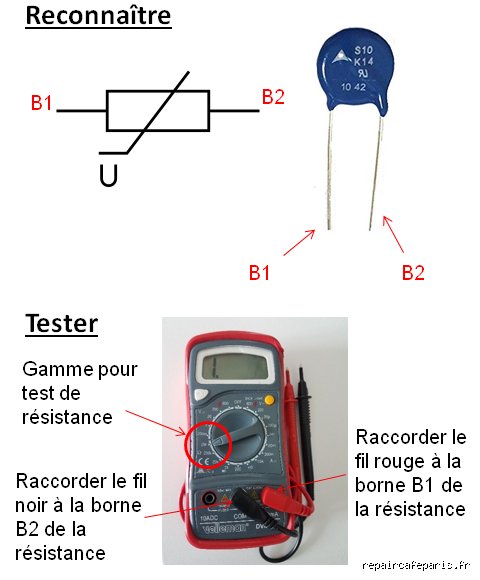

Comment savoir si mon varistor est grillé sans matériel de mesure complexe ?
Visuellement, un varistor défaillant présente souvent des signes de carbonisation, une fissure sur son enrobage époxy ou une décoloration suspecte. Mais le diagnostic visuel ne suffit pas car un composant peut être "mort de fatigue" sans trace apparente. Si vous disposez d'un simple multimètre en mode ohmmètre, la résistance doit paraître infinie (plusieurs mégaohms). Une valeur de quelques kilo-ohms indique une fuite interne fatale. Dans les équipements critiques, on utilise des varistors dotés d'une troisième patte reliée à un indicateur d'état, ce qui évite de jouer aux devinettes avec la sécurité de vos données.
Peut-on remplacer un varistor par une diode TVS (Transil) ?
Cette substitution est possible uniquement si les enjeux énergétiques sont faibles, car les technologies sont radicalement différentes. Une diode TVS est beaucoup plus rapide (temps de réponse inférieur à la nanoseconde contre 25 nanosecondes pour le MOV) et offre un écrêtage plus précis. Néanmoins, sa capacité à absorber des courants de forte intensité est limitée par rapport à la masse thermique d'un disque d'oxyde de zinc. Pour protéger une ligne de données, la diode est reine. Pour une entrée d'alimentation 230V, le dispositif de protection varistance reste le maître incontesté grâce à son rapport performance-prix imbattable.
La vérité sur la protection électronique : tranchons le débat
On ne peut plus se contenter de saupoudrer des composants de protection au hasard pour espérer une certification CE. Le varistor n'est pas une assurance vie tous risques, c'est une pièce d'usure qu'il faut traiter comme telle. Les ingénieurs qui ignorent la dégradation lente de la structure cristalline du ZnO condamnent leurs clients à des pannes inexpliquées après deux ans de garantie. Je prends position : un design électronique moderne sans surveillance active de l'état du varistor est une négligence technique. On ne confie pas la survie d'un système à 5000 euros à un disque de céramique à 20 centimes sans prévoir un mécanisme de diagnostic. Bref, le varistor fait le job, mais il le fait seul et en silence jusqu'au suicide thermique final, et c'est à vous d'anticiper ce sacrifice inévitable.
