Derrière le boîtier disque : pourquoi la confusion entre varistance et condensateur persiste en 2026
Le truc c'est que, pour un œil non averti, un disque bleu reste un disque bleu. Dans l'industrie, le format "disque radial" est devenu un standard pour les deux composants, surtout quand on parle de protection de ligne ou de filtrage secteur. Mais s'arrêter à la coque en époxy, c'est comme confondre un extincteur et une gourde sous prétexte que les deux sont des cylindres métalliques. La varistance, souvent appelée MOV (Metal Oxide Varistor), possède une structure interne faite de grains d'oxyde de zinc pressés, tandis que le condensateur repose sur deux plaques conductrices séparées par un isolant, le fameux diélectrique. On n'y pense pas assez, mais cette erreur de débutant arrive encore trop souvent dans les ateliers de réparation, là où l'urgence prime sur la lecture attentive des sérigraphies.
Le marquage, ce juge de paix souvent négligé
On est loin du compte si l'on pense que la couleur suffit à trancher. Certes, beaucoup de varistances arborent un bleu vif ou un noir mat, mais certains condensateurs haute tension imitent ces codes à la perfection. La vraie réponse se cache dans le code alphanumérique. Une varistance affichera une mention de tension de seuil, comme 275V ou 471K (470 volts), là où le condensateur parlera en microfarads ou picofarads. Reste que la lecture de ces codes demande une loupe et une certaine dose de patience. Or, sans cette vérification, vous risquez d'installer un composant qui se comportera comme un circuit ouvert permanent là où vous aviez besoin d'une réserve d'énergie, ou pire, un composant qui explosera dès la première micro-coupure réseau.
La physique des matériaux : là où ça coince pour le condensateur face à la varistance
Entrons dans le vif du sujet. Le condensateur est un accumulateur. Son job ? Accumuler des charges pour les restituer plus tard, créant ainsi un lissage du courant continu ou un couplage en alternatif. Sa capacité, mesurée en Farads, définit son identité profonde. À l'inverse, la varistance n'accumule rien du tout. C'est un composant non linéaire. Sous une tension normale, disons 230V efficaces pour une prise domestique, elle se comporte comme une résistance infinie, un véritable barrage. Mais dès qu'un pic transitoire survient, par exemple une décharge de 600V causée par un moteur qui s'arrête brutalement, sa résistance s'effondre en quelques nanosecondes. Elle devient alors un court-circuit volontaire pour détourner l'excès d'énergie vers la terre.
L'effet tunnel contre le champ électrique statique
Dans une varistance à oxyde de zinc, le courant ne circule pas de manière fluide comme dans un câble en cuivre. Il doit franchir les barrières de potentiel entre chaque grain de métal. C'est un phénomène de conduction par effet tunnel ou émission thermoïonique. Sauf que ce mécanisme ne s'active qu'au-delà d'un seuil précis. Le condensateur, lui, utilise la polarisation de son diélectrique. Si vous injectez du courant alternatif dans un condensateur, il "passe" (par déplacement de charge), alors qu'une varistance restera totalement inerte tant que la tension de crête ne dépasse pas sa limite de sécurité. C'est une différence fondamentale de philosophie électronique : l'un gère le flux, l'autre gère l'accident.
Le temps de réponse, une donnée chiffrée qui ne ment pas
On parle souvent de réactivité. Une varistance MOV typique réagit en moins de 25 nanosecondes. C'est fulgurant. Mais attention, elle vieillit. Chaque décharge absorbée dégrade sa structure cristalline. J'ai vu des techniciens s'étonner que leur appareil tombe en panne après trois ans de bons services : la varistance avait simplement fini par "fuir" du courant en permanence à force d'avoir encaissé des micro-chocs thermiques. Un condensateur, s'il est de bonne qualité (type film ou céramique C0G), peut tenir 100 000 heures sans broncher, à condition de ne pas dépasser sa tension nominale. Bref, l'un est un soldat prêt au sacrifice, l'autre est un gestionnaire de trafic endurant.
Pourquoi utiliser l'un plutôt que l'autre dans un étage d'alimentation ?
Imaginez que vous concevez le bloc secteur d'un ordinateur portable. Si vous placez un condensateur en parallèle de l'entrée, vous allez créer un filtre passe-bas pour éliminer les parasites hautes fréquences. C'est utile pour la compatibilité électromagnétique (CEM). Mais cela ne protégera en rien votre transformateur contre la foudre tombée à 2 kilomètres de là. Pour ça, il vous faut la varistance. Elle est là pour "écrêter". Les deux sont souvent voisins sur le circuit imprimé, séparés de quelques millimètres seulement. D'où la confusion. Pourtant, leurs rôles sont aussi complémentaires que distincts. Autant le dire clairement : supprimer la varistance pour gagner quelques centimes sur un design est une faute professionnelle grave, tout comme croire qu'un gros condensateur absorbera une surtension de foudre.
Le dilemme de la capacité parasite des varistances
Là où les choses se compliquent, c'est que la varistance possède naturellement une capacité parasite. Comme elle est constituée de matériaux conducteurs séparés par des jonctions semi-conductrices, elle agit un peu comme un condensateur de faible valeur, souvent entre 100 pF et 2500 pF selon sa taille. Dans des circuits de transmission de données à haute vitesse, cette capacité non désirée peut étouffer le signal. Résultat : on doit parfois choisir des varistances spéciales à "basse capacité" ou se rabattre sur des diodes TVS. À l'inverse, un condensateur de mauvaise qualité peut présenter une résistance série équivalente (ESR) trop élevée, mais il ne jouera jamais le rôle de protection de la varistance. C'est un équilibre précaire que les ingénieurs doivent jongler en permanence.
Les scénarios de défaillance : quand le composant rend l'âme
La manière dont ces deux-là meurent en dit long sur leur nature. Un condensateur électrolytique qui lâche va souvent gonfler, voire couler, provoquant une panne lente ou un court-circuit progressif. Une varistance, elle, ne fait pas dans la dentelle. Soumise à une tension dépassant largement ses capacités, elle entre en mode "thermal runaway". Elle chauffe jusqu'à éclater ou s'enflammer. C'est pour cette raison qu'on les enferme souvent dans des gaines thermorétractables ou qu'on place un fusible thermique juste à côté. Mais est-ce vraiment une faiblesse ? Pas forcément. C'est sa mission ultime : se détruire pour sauver le reste de la carte mère. Et honnêtement, c'est flou pour beaucoup de gens, mais une varistance qui a explosé a souvent simplement bien fait son travail. Elle a pris la balle à la place du processeur à 400 euros.
Comparaison directe des caractéristiques clés
Tension de service vs Tension de seuil. Pour un condensateur, la tension indiquée (par exemple 50V) est une limite à ne jamais franchir sous peine de percer le diélectrique. Pour une varistance, la tension indiquée est le moment où elle commence enfin à travailler. On voit bien ici l'inversion totale de paradigme. Si vous mettez une varistance de 50V sur un circuit de 12V, elle dormira tranquillement. Si vous mettez un condensateur de 12V sur un circuit de 50V, vous avez créé une petite bombe à retardement. Ça change la donne lors du diagnostic d'une panne, car on ne cherche pas les mêmes symptômes visuels ou électriques. Or, la confusion entre les deux peut mener à remplacer une pièce saine par une pièce inadaptée, aggravant le problème initial au lieu de le résoudre.Pourquoi confondre varistance et condensateur est une erreur de débutant fatale

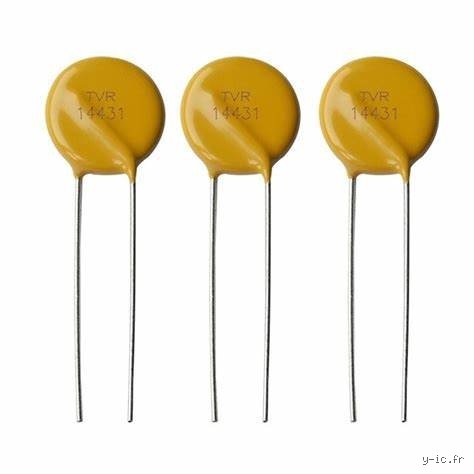

Le problème réside souvent dans la silhouette. Dans le creux d'une main, ces deux composants arborent fréquemment cette même robe en céramique, souvent un disque bleu ou orange perché sur deux pattes métalliques. Sauf que leur âme diverge radicalement dès que le courant s'invite dans la danse. Identifier une varistance comme un simple condensateur de filtrage sur un schéma peut mener à un diagnostic catastrophique lors d'un dépannage.
L'illusion de la capacité parasite
Certes, une varistance possède une capacité intrinsèque. Elle se comporte comme un condensateur très médiocre tant qu'elle reste dans sa zone de repos, affichant parfois une valeur située entre 100 pF et 2500 pF selon sa taille. Mais là où le condensateur utilise cette propriété pour lisser un signal ou stocker de l'énergie, la varistance la subit. Et si vous insérez une varistance de 20 mm de diamètre dans un circuit haute fréquence en pensant filtrer du bruit, son impédance va s'effondrer à cause de cette capacité parasite non désirée. Résultat : vous étouffez votre signal utile sans comprendre pourquoi votre montage refuse de démarrer.
Le mythe du remplacement "au feeling"
On entend parfois qu'en l'absence de pièce de rechange, un condensateur de haute tension peut "faire l'affaire" pour protéger une entrée. Quelle absurdité \! Un condensateur X2 de 0,1 µF n'écrêtera jamais une surtension transitoire de 600 volts. Il va simplement accumuler la charge jusqu'à sa propre rupture diélectrique, alors qu'une MOV (Metal Oxide Varistor) aurait détourné le surplus vers la terre en quelques nanosecondes. Mais ne comptez pas sur le condensateur pour jouer les boucliers sacrificiels contre la foudre, car il n'est pas conçu pour dissiper l'énergie thermique d'un pic d'intensité brutal.
La confusion sur le marquage technique
Autant le dire tout de suite, déchiffrer les codes sur ces composants demande une loupe et de la patience. Un marquage 104 sur un disque indique souvent 100 nF pour un condensateur, tandis qu'une varistance affichera une référence de tension, comme 07D471K. Si vous confondez le 471 (470 volts) avec un code de capacité (470 pF), vous allez au-devant de surprises étincelantes. (D'ailleurs, qui n'a jamais vu un novice tenter de mesurer la capacité d'une varistance avec un multimètre bas de gamme ?)
Le secret de l'expert : le vieillissement silencieux de la protection
Contrairement au condensateur électrolytique qui gonfle ostensiblement ou fuit quand il rend l'âme, la varistance est une actrice plus subtile. Elle s'use à chaque micro-choc électrique qu'elle encaisse. Sa tension de seuil dérive lentement, courant après une fin inéluctable. Reste que la plupart des techniciens ignorent qu'une varistance ayant subi plusieurs surtensions de 2500 ampères voit sa tension de serrage diminuer, augmentant ainsi son courant de fuite permanent.
Le danger de l'emballement thermique
C'est ici que l'expertise prend tout son sens. À force de "travailler", la structure granulaire interne de l'oxyde de zinc se dégrade. Le composant commence à chauffer, même sous une tension réseau normale de 230 volts. Si le concepteur n'a pas prévu de fusible thermique associé, la varistance peut entrer en combustion lente. Or, un condensateur de type film aura plutôt tendance à s'auto-cicatriser ou à passer en circuit ouvert. La varistance, elle, peut finir en court-circuit franc, provoquant un incendie si elle n'est pas correctement isolée par un boîtier ignifugé. Car la sécurité ne supporte pas l'improvisation dans le choix des matériaux.
Questions fréquentes sur l'usage des composants
Peut-on utiliser un condensateur pour protéger contre la foudre ?
Absolument pas, car le condensateur n'est pas un dispositif d'écrêtage de tension mais un réservoir d'énergie réactif. Un impact de foudre peut générer des courants dépassant les 10 000 ampères, ce qui vaporiserait instantanément les armatures d'un condensateur standard. Les varistories de type SIOV sont spécifiquement testées pour supporter des énergies de dissipation allant de 50 joules à plus de 500 joules pour les modèles industriels. Placer un condensateur seul reviendrait à essayer d'arrêter un train de marchandises avec un filet à papillons. Il faut impérativement une varistance ou une diode TVS pour cette fonction précise.
Quelle est la durée de vie réelle d'une varistance comparée à un condensateur ?
Un condensateur de qualité peut fonctionner plus de 15 000 heures à sa température maximale, tandis que la vie d'une varistance se compte en nombre d'événements de surtension. Si votre réseau électrique est stable, elle peut durer vingt ans sans broncher. À ceci près que chaque pic de tension supérieur à sa tension nominale de 385 volts DC (pour une application secteur) grignote son espérance de vie. On considère généralement qu'après 10 à 15 décharges majeures, les propriétés semi-conductrices sont trop altérées pour garantir une protection fiable du circuit aval.
Comment tester si une varistance est encore fonctionnelle sans matériel pro ?
Le test au multimètre en mode ohmmètre donne une première indication, mais il est loin d'être infaillible pour valider l'état de santé du composant. Vous devriez obtenir une résistance infinie (ou "OL") car, sous une faible tension de test de 9 volts, la varistance ne conduit pas. Si vous lisez une valeur de quelques kilo-ohms, le composant est cuit et doit être jeté immédiatement. Cependant, seule une rampe de tension contrôlée permet de vérifier si le seuil de basculement est toujours calé sur la valeur constructeur, souvent située à +/- 10 % de la valeur nominale.
Trancher le débat : l'heure de la vérité technique
Il est temps de mettre fin à cette confusion qui pollue les forums d'électronique depuis trop longtemps. Une varistance n'est pas un condensateur, elle n'en est même pas une lointaine cousine fonctionnelle malgré une ressemblance physique trompeuse. L'une gère le temps et la fréquence, l'autre gère l'agression et la force brute. Prétendre le contraire, c'est ignorer les lois fondamentales de la physique des matériaux. On ne joue pas avec la protection des équipements sensibles par simple paresse intellectuelle ou manque de stock. Bref, si vous tenez à vos circuits, apprenez à lire les fiches techniques plutôt que de vous fier à la couleur du vernis.
