Au-delà du simple chiffre : pourquoi l'appareil qui permet de mesurer la fréquence est-il si spécial ?
On n'y pense pas assez, mais mesurer une fréquence revient à compter le temps à l'envers. La fréquence, c'est l'inverse de la période, sauf que dans le monde réel du signal bruité, rien n'est jamais aussi propre qu'un schéma de manuel scolaire. Le fréquencemètre numérique n'est pas juste un compteur de passages par zéro ; c'est un arbitre de la stabilité. On a tendance à croire que n'importe quel capteur fait l'affaire, or, là où ça coince, c'est sur la résolution. Un appareil de bas étage affichera 50 Hz quand la réalité oscille à 50,0042 Hz. Pour un ingénieur réseau chez EDF (Électricité de France) gérant le maillage européen depuis le centre de commande de Saint-Denis, ces trois décimales font la différence entre un réseau stable et un black-out majeur. Le temps, c'est de l'argent, mais en électricité, c'est surtout une question de synchronisation parfaite.
La capture du signal : une question de seuil et de trigger
Comment l'appareil qui permet de mesurer la fréquence décide-t-il qu'un cycle est terminé ? C'est le rôle crucial — pardon, je voulais dire le rôle déterminant — du circuit d'entrée. Il doit filtrer les parasites qui pourraient passer pour de faux signaux. Imaginez un sprinteur qui franchit une ligne d'arrivée : si le capteur est trop sensible, un moustique qui passe avant lui déclenche le chrono. Dans un fréquencemètre de laboratoire, on règle le niveau de déclenchement (trigger) pour ignorer le bruit de fond. Mais attention, si vous réglez ce seuil trop haut, l'appareil ne voit plus rien du tout. C'est un équilibre précaire que les débutants négligent souvent en se plaignant que leur matériel est en panne.
Le temps de porte ou l'art de la patience électronique
Reste que la précision dépend d'un paramètre physique : le temps de porte (gate time). Pour mesurer 1 Hz avec une précision de 0,001 %, il faut attendre. Longtemps. On ne peut pas tricher avec les lois de la physique. Si l'appareil qui permet de mesurer la fréquence n'ouvre sa fenêtre de capture que pendant une seconde, il ne pourra jamais être précis à la micro-seconde près sur des cycles lents. D'où l'importance de la base de temps interne, souvent pilotée par un oscillateur à quartz compensé en température (TCXO) ou, pour les plus maniaques, un oscillateur à rubidium qui affiche une dérive dérisoire de 10⁻¹² par jour.
Le fréquencemètre numérique : la Rolls des instruments de laboratoire
Entrons dans le vif du sujet avec le fréquencemètre électronique de table, ce bloc souvent grisâtre que l'on trouve chez Keysight ou Rohde & Schwarz. Cet appareil qui permet de mesurer la fréquence traite des signaux allant du quasi-continu jusqu'à des dizaines de Gigahertz (GHz). Le truc c'est que, pour les très hautes fréquences, l'appareil ne compte plus directement. Il utilise des diviseurs, des pré-diviseurs (prescalers) qui hachent le signal pour le rendre digeste par les processeurs de comptage. Autant le dire clairement : sans cette technologie de division de fréquence, nos smartphones ne pourraient même pas se synchroniser sur une antenne 5G à 3,5 GHz. Résultat : on obtient une lecture instantanée là où un calcul manuel prendrait des heures.
L'architecture interne et le rôle du quartz
À l'intérieur de l'appareil qui permet de mesurer la fréquence, tout repose sur un combat contre la température. Le quartz, ce petit composant piézoélectrique, vibre selon sa coupe physique. Sauf que s'il fait 25°C ou 40°C dans le laboratoire, la vibration change. Les appareils professionnels haut de gamme, coûtant parfois plus de 5 000 euros, enferment leur quartz dans un petit four chauffé à température constante (OCXO). Est-ce excessif ? Pas quand on sait qu'une erreur de quelques Hertz sur un émetteur radio peut brouiller le canal voisin. Et c'est là qu'on s'aperçoit que la métrologie est une science de la paranoïa thermique.
L'affichage et l'interprétation des chiffres significatifs
Pourquoi certains écrans affichent 8 chiffres et d'autres 12 ? Ce n'est pas pour faire joli sur la fiche technique. Chaque chiffre supplémentaire représente une décade de précision. Mais posséder l'appareil qui permet de mesurer la fréquence le plus précis du monde ne sert à rien si vos câbles de liaison captent les ondes radio environnantes. J'ai vu des techniciens s'arracher les cheveux parce que leur fréquencemètre affichait 100 MHz au lieu de 10 MHz, simplement parce qu'un câble mal blindé captait la bande FM locale. On est loin du compte si on oublie l'environnement électromagnétique.
L'oscilloscope peut-il vraiment remplacer le fréquencemètre dédié ?
C'est le grand débat qui agite les forums d'électronique depuis 1980. Oui, l'oscilloscope affiche la fréquence. Mais, et c'est un grand mais, il le fait de manière secondaire. L'appareil qui permet de mesurer la fréquence par excellence reste le fréquencemètre car son architecture est optimisée pour le comptage temporel, pas pour la visualisation de forme d'onde. Un oscilloscope moderne de type DSO (Digital Storage Oscilloscope) utilise une transformée de Fourier rapide (FFT) pour extraire la fréquence. C'est puissant, c'est visuel, ça permet de voir si le signal est "sale", mais en termes de précision pure, il se fait enterrer par un compteur dédié.
La différence entre voir et compter
L'oscilloscope vous montre la tête du signal. Vous voyez s'il est carré, sinusoïdal ou s'il ressemble à un gribouillage d'enfant. C'est indispensable pour le diagnostic. Cependant, pour la calibration, l'appareil qui permet de mesurer la fréquence doit être capable de discriminer des variations infimes que l'œil ne perçoit pas sur un écran, même 4K. Honnêtement, c'est flou pour beaucoup : ils pensent qu'un appareil à 2 000 euros fait tout. Or, un compteur d'intervalles de temps possède des circuits de déclenchement bien plus rapides que ceux d'un oscilloscope de milieu de gamme.
Le compromis du multimètre : gadget ou outil réel ?
Mais alors, que vaut la fonction "Hz" sur votre multimètre de poche ? Pour vérifier si votre alternateur de voiture tourne rond ou si le secteur est bien à 50 Hz, c'est parfait. Pour le reste, circulez, il n'y a rien à voir. Ces appareils utilisent souvent une méthode de comptage rudimentaire qui sature dès que le signal dépasse quelques centaines de kilohertz. Ce n'est pas une critique, c'est une limite physique liée au coût des composants. Un multimètre à 50 euros ne peut pas embarquer une base de temps stable à 0,1 ppm (partie par million). Ça dépanne, mais ça ne certifie rien.
Analyse des fréquences acoustiques et mécaniques
On sort de l'électricité pure. L'appareil qui permet de mesurer la fréquence d'une rotation de moteur, c'est le tachymètre laser. Là, on ne mesure plus des volts, on mesure des interruptions de faisceau lumineux. C'est fascinant car le principe reste identique : on compte des événements par unité de temps. Dans le domaine de la musique, l'accordeur électronique est une variante simplifiée mais redoutable du fréquencemètre. Il convertit une pression acoustique captée par un micro en une valeur fréquentielle, puis en note (le La 440 Hz par exemple).
Le stroboscope : l'illusion d'optique au service de la mesure
Il existe un appareil qui permet de mesurer la fréquence sans même toucher l'objet : le stroboscope. En faisant flasher une lumière à une fréquence ajustable, on peut donner l'illusion qu'une pale de ventilateur en mouvement est totalement immobile. Quand l'immobilité apparente est atteinte, la fréquence du flash est égale à celle de l'objet. C'est vieux comme le monde, ou presque (découvert au XIXe siècle), mais ça reste d'une efficacité redoutable pour les machines industrielles tournant à 15 000 tours par minute où poser un capteur physique serait dangereux.
Le rôle des analyseurs de spectre dans le haut du spectre

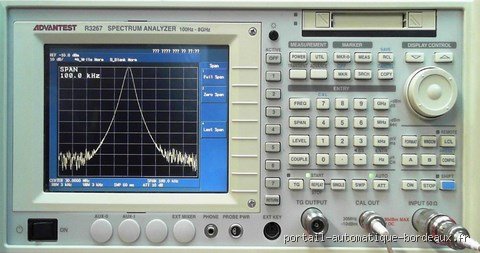

Quand on atteint les micro-ondes, le fréquencemètre classique montre ses limites. On utilise alors un analyseur de spectre. Cet appareil qui permet de mesurer la fréquence décompose le signal sur un axe horizontal de fréquences. C'est l'outil roi pour les radioamateurs et les ingénieurs télécoms. Contrairement au fréquencemètre qui donne une valeur unique (la dominante), l'analyseur montre toutes les fréquences présentes en même temps, y compris les harmoniques indésirables. D'où son prix souvent stratosphérique qui peut grimper jusqu'à 50 000 euros pour les modèles couvrant les ondes millimétriques de la future 6G.
Les écueils et mirages lors de l'utilisation d'un instrument de mesure de fréquence
Croire que l'affichage digital d'un appareil constitue une vérité absolue relève d'une candeur technique presque touchante. Or, la réalité du terrain impose une vigilance de Sioux face aux phénomènes parasites qui viennent systématiquement polluer vos relevés. Le problème réside souvent dans une confiance aveugle accordée à la machine. Mesurer la fréquence d'un signal électrique ne se résume pas à brancher deux sondes et à lire un écran LCD rétroéclairé avec satisfaction.
L'illusion du signal parfait et le déclenchement erratique
Vous pensez observer une sinusoïde pure ? Détrompez-vous, car le bruit blanc s'invite partout, tout le temps. Si le seuil de déclenchement (le fameux trigger) de votre fréquencemètre numérique est mal ajusté, l'appareil comptera les micro-pics de tension comme des cycles complets. Résultat : une fréquence affichée double, voire triple par rapport à la valeur nominale attendue. Et pour couronner le tout, une impédance d'entrée mal adaptée risque d'écraser littéralement le signal que vous tentez désespérément de quantifier. Mais qui prend encore le temps de vérifier la capacité de charge de sa sonde avant de piquer un circuit ?
La confusion entre précision d'affichage et exactitude réelle
Autant le dire tout de suite, posséder huit chiffres après la virgule sur un multimètre haut de gamme ne garantit en rien la véracité du résultat. On confond régulièrement la résolution, qui est la finesse de découpage de l'information, avec l'exactitude, liée à l'étalonnage de l'horloge interne (souvent un simple quartz). Reste que si votre base de temps dérive de 50 ppm (parties par million) à cause de la chaleur ambiante, votre mesure sur un signal de 10 MHz sera fausse de 500 Hz. C'est mathématique. La température est l'ennemi silencieux de la précision atomique dans votre laboratoire improvisé (et probablement mal ventilé).
Le secret des experts : la maîtrise de la base de temps externe
Si vous voulez passer dans la cour des grands, oubliez l'oscillateur interne de votre instrument de mesure de fréquence standard. Le secret réside dans l'injection d'une référence externe, idéalement pilotée par un oscillateur à rubidium ou un récepteur GPS discipliné (GPSDO). À ceci près que cette manipulation demande une connectique spécifique, souvent une prise BNC située à l'arrière de l'appareil, que 95 % des techniciens ignorent superbement. Pourquoi s'embêter ? Parce que la stabilité thermique d'un châssis d'oscilloscope oscille entre 10 et 40 degrés Celsius, provoquant des dilatations mécaniques infimes dans le cristal de quartz qui ruinent toute velléité de haute précision.
L'art subtil de l'échantillonnage de Nyquist-Shannon
Il existe une limite physique que même l'argent ne peut acheter. Pour capturer une fréquence sans erreur d'aliasing, votre système doit échantillonner à au moins deux fois la fréquence maximale du signal. Sauf que dans la pratique, les experts visent un facteur de cinq ou dix pour conserver une forme d'onde cohérente. Un analyseur de spectre bas de gamme vous montrera des spectres fantômes si vous ne respectez pas cette règle de base du traitement du signal. C'est là que le talent de l'opérateur supplante la puissance de calcul brute de l'interface silicium. On ne mesure pas de la HF comme on vérifie la tension d'une pile de télécommande.
Questions fréquentes sur les outils de métrologie fréquentielle
Quelle est la différence concrète entre un fréquencemètre et un oscilloscope ?
L'oscilloscope permet de visualiser la morphologie temporelle du signal tandis que le fréquencemètre se concentre exclusivement sur la périodicité des cycles avec une résolution bien supérieure. Un oscilloscope classique code souvent la tension sur 8 ou 10 bits, limitant sa précision intrinsèque à environ 0,5 % pour les mesures automatiques de fréquence. À l'opposé, un compteur de fréquence dédié peut atteindre une précision de 0,000001 % grâce à une porte de comptage beaucoup plus stable et longue. Pour une analyse de gigue (jitter) de l'ordre de 12 picosecondes, l'oscilloscope de milieu de gamme devient totalement aveugle et inutile.
Peut-on utiliser un smartphone pour mesurer une fréquence acoustique ?
Oui, les microphones intégrés et la puissance de calcul des processeurs mobiles permettent d'analyser des fréquences audio entre 20 Hz et 22 000 Hz avec une fidélité surprenante. En utilisant une transformée de Fourier rapide (FFT) via une application dédiée, on obtient une décomposition spectrale précise à 1 ou 2 Hz près dans l'environnement immédiat. Cependant, la réponse en fréquence du microphone physique sature souvent au-delà de 18 kHz, masquant les harmoniques supérieures les plus subtiles. C'est un gadget pratique pour accorder une guitare, mais une hérésie totale pour calibrer un système de sonorisation professionnel ou un moteur industriel.
Pourquoi certains appareils affichent-ils des valeurs instables ?
L'instabilité provient généralement d'un rapport signal sur bruit trop faible ou d'une interférence électromagnétique externe (EMI) venant d'une alimentation à découpage proche. Si votre câble de mesure n'est pas blindé, il agit comme une antenne captant le 50 Hz du secteur ou les ondes Wi-Fi ambiantes de 2,4 GHz. Un autre facteur courant est le manque de temps de chauffe de l'appareil, car un fréquencemètre professionnel nécessite souvent 30 minutes de stabilisation thermique pour que ses composants atteignent leur régime nominal. Sans cette patience, vous mesurez simplement la dérive thermique de votre propre matériel plutôt que la fréquence du circuit testé.
Verdict : l'obsession du chiffre est un piège technique
Il est temps de briser le mythe de la mesure universelle et facile d'accès. La quête de la précision absolue est un gouffre financier qui flatte l'ego de l'ingénieur sans toujours servir l'application finale. Entre un appareil à 50 euros et une centrale de mesure à 15 000 euros, la différence ne réside pas dans la fonction, mais dans la confiance statistique que l'on peut accorder au résultat produit. Je soutiens fermement qu'une mesure sans calcul d'incertitude associé n'est pas une mesure, c'est une simple opinion numérique dépourvue de valeur scientifique. Mieux vaut un vieil instrument dont on connaît parfaitement les biais qu'une machine de guerre rutilante dont on ne maîtrise pas les algorithmes de lissage internes. La métrologie exige une humilité constante face à la complexité du réel physique, loin des promesses marketing des fiches techniques clinquantes.
