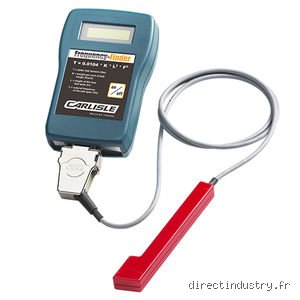

Fréquence, hertz et cycles : là où ça coince souvent pour les néophytes
Avant de sortir l'artillerie lourde et de claquer 500 euros dans un boîtier bardé de boutons, posons les bases car, honnêtement, c'est flou pour beaucoup. La fréquence, c'est bêtement le nombre de fois qu'un phénomène se répète en une seconde. On parle en Hertz (Hz). Mais attention, car le piège classique consiste à croire qu'un signal est toujours "propre" et sinusoïdal. Or, la réalité du terrain est bien plus crasseuse. Entre le bruit électromagnétique qui vient parasiter vos mesures et les harmoniques qui jouent les trouble-fête, obtenir un chiffre stable sur un écran relève parfois du miracle technique.
Le truc c'est que la plupart des gens confondent la fréquence du signal fondamental avec les résidus de commutation. Dans un atelier de maintenance à Lyon ou dans un laboratoire de R&D à Sophia Antipolis, l'enjeu n'est pas le même. Si vous testez une prise secteur à 50 Hz (qui oscille en réalité souvent entre 49,95 et 50,05 Hz sur le réseau européen), un simple testeur à 20 balles suffit. Mais dès qu'on touche à l'électronique de puissance, ça change la donne. On n'y pense pas assez, mais la forme de l'onde dicte le choix de l'outil. Est-ce un signal carré ? Une dent de scie ? Une impulsion ultra-brève ?
La distinction cruciale entre domaine temporel et fréquentiel
Reste que mesurer n'est pas visualiser. C'est là ma première prise de position tranchée : utiliser un fréquencemètre sans avoir jeté un œil à l'allure du signal sur un oscilloscope, c'est un peu comme essayer de diagnostiquer une panne moteur juste en écoutant le bruit du pot d'échappement. On peut avoir une valeur de 10 MHz affichée, sauf que c'est du grand n'importe quoi si votre signal est noyé dans un bruit de fond de 15%. D'où l'importance de ne pas se fier aveuglément au compteur numérique sans une analyse de contexte préalable.
Le multimètre numérique avec fonction fréquence : le couteau suisse des électriciens
On est loin du compte si l'on pense que le multimètre ne sert qu'à vérifier si une pile est morte. Les modèles récents, comme ceux de la gamme Fluke 87V ou les équivalents chez Chauvin Arnoux, intègrent des convertisseurs capable de grimper jusqu'à 200 kHz, voire 1 MHz pour les plus costauds. C'est l'outil parfait pour le dépannage rapide. Vous intervenez sur un variateur de vitesse de pompe hydraulique en plein mois d'août ? Le multimètre est votre meilleur allié car il est robuste, autonome et tient dans la poche du bleu de travail.
Cependant, il y a un loup. La sensibilité d'entrée d'un multimètre est souvent fixe ou gérée de manière très simpliste par un réglage d'échelle automatique. Si le signal est trop faible, disons sous les 100 mV, l'appareil ne "déclenche" pas. Résultat : l'écran affiche 0,00 Hz alors que le circuit est bel et bien actif. À ceci près que certains modèles haut de gamme proposent un couplage AC ou DC pour filtrer la composante continue, ce qui sauve parfois la mise lors de mesures sur des capteurs inductifs automobiles. Mais ne demandez pas à un multimètre de mesurer la fréquence d'un processeur de smartphone tournant à 2,4 GHz, ce serait comme essayer de peser un grain de sable avec une balance de cuisine.
Les limites de la bande passante sur les outils portatifs
La précision ici tourne généralement autour de 0,1%. Cela semble faible, mais sur 1000 Hz, cela représente une erreur potentielle de 1 Hz. Pour régler une guitare ou un onduleur solaire, on s'en fiche pas mal. Mais pour de la transmission radio, c'est une catastrophe industrielle. Et puis, il y a cette histoire de taux d'échantillonnage. Un multimètre fait une moyenne, il ne "voit" pas les micro-coupures. Est-ce vraiment un outil professionnel pour la haute fréquence ? Non, c'est un excellent indicateur de santé, rien de plus.
L'oscilloscope numérique : quand voir devient plus important que compter
Là, on change de dimension. L'oscilloscope n'est pas seulement un outil pour mesurer la fréquence, c'est une fenêtre ouverte sur l'âme de l'électron. Contrairement au fréquencemètre qui vous crache un chiffre brut, l'oscilloscope — qu'il soit un Tektronix d'entrée de gamme à 400 euros ou un Rigol de dernière génération — vous montre la stabilité de cette fréquence. On observe le jitter (la gigue en bon français), ces petites variations de période qui peuvent rendre instable un système numérique complexe.
Imaginez que vous concevez une carte électronique en 2026. Vous utilisez un quartz pour cadencer votre microcontrôleur. L'oscilloscope vous permet d'activer des curseurs de mesure automatiques. On appuie sur un bouton, et paf, la fréquence s'affiche en bas à droite de l'écran TFT. Sauf que, et c'est là ma nuance qui contredit une idée reçue : la précision de fréquence d'un oscilloscope est souvent inférieure à celle d'un fréquencemètre dédié. Pourquoi ? Parce que la base de temps interne de l'oscilloscope n'est pas toujours compensée en température avec la même rigueur qu'un instrument de comptage spécialisé.
L'analyse spectrale via la transformée de Fourier rapide (FFT)
Mais le vrai bonus, c'est la fonction FFT. Elle transforme votre écran en analyseur de spectre du pauvre. On ne voit plus une tension en fonction du temps, mais une puissance en fonction de la fréquence. C'est là qu'on découvre que notre signal de 1 MHz possède des pics gênants à 2 MHz, 3 MHz et ainsi de suite. Ce sont les harmoniques. Un fréquencemètre classique pourrait se laisser berner par une harmonique plus puissante que la fondamentale, surtout si le seuil de déclenchement est mal réglé. L'oscilloscope, lui, ne ment pas. Ou du moins, il ment moins que les autres si on sait s'en servir correctement (en utilisant des sondes compensées 10x, évidemment).
Le fréquencemètre de table : l'exigence de la métrologie pure
Autant le dire clairement : si vous avez besoin de mesurer un signal avec une précision de 8 ou 10 chiffres après la virgule, il n'y a qu'un seul candidat. Le fréquencemètre de laboratoire est une bête à part. Ici, on ne parle plus de 1% d'erreur, mais de parties par million (ppm), voire de parties par milliard pour les équipements synchronisés sur un étalon rubidium ou un signal GPS. Ces engins, souvent au format rack 19 pouces, coûtent entre 800 et plus de 5000 euros pour les versions micro-ondes grimpant à 40 GHz.
Leur secret réside dans l'oscillateur interne. Les modèles dits OCXO (Oven Controlled Crystal Oscillator) sont enfermés dans un petit four maintenu à une température constante, généralement autour de 70°C, pour éviter que le quartz ne dérive à cause de la chaleur ambiante du labo. Car oui, la température est l'ennemie jurée de la fréquence. Une variation de 5 degrés peut décaler un signal radio de plusieurs kilohertz, ce qui suffit pour perdre une connexion satellite ou rater un test de conformité CEM.
Le temps de porte ou la patience de la mesure précise
Le fonctionnement est fascinant : l'appareil ouvre une "porte" pendant un temps très précis, par exemple une seconde, et compte littéralement chaque oscillation qui passe. Plus on laisse la porte ouverte longtemps (temps de porte de 10 secondes par exemple), plus la résolution augmente. C'est là que ça divise les spécialistes. Certains préfèrent la rapidité, d'autres la profondeur statistique. Pour calibrer un émetteur FM à Paris, on a besoin de cette stabilité absolue que ni le multimètre, ni l'oscilloscope ne peuvent offrir sur le long terme. D'où le fait que ces outils restent indispensables malgré la polyvalence croissante de l'informatique embarquée.
Ces bévues qui faussent votre mesure de fréquence au quotidien
Croire qu'un simple affichage numérique garantit l'exactitude relève d'un optimisme presque touchant, sauf que la physique des signaux ne pardonne aucune approximation. La première erreur magistrale réside dans l'ignorance du niveau de déclenchement ou trigger. Si vous réglez mal ce seuil sur votre fréquencemètre, l'appareil comptera les parasites comme des cycles légitimes. Le résultat ? Une valeur affichée qui double ou triple sans raison apparente, plongeant l'opérateur dans une perplexité abyssale. Or, il suffit souvent d'un ajustement de l'hystérésis pour stabiliser la lecture.
Le piège de la bande passante sous-estimée
On s'imagine parfois qu'un outil pour mesurer la fréquence d'un signal de 10 MHz fonctionnera parfaitement avec une sonde de 10 MHz. Erreur fatale. Pour obtenir une précision décente, votre chaîne de mesure doit posséder une bande passante au moins trois à cinq fois supérieure à la fréquence fondamentale étudiée. À ceci près que si vous travaillez sur des signaux carrés, les harmoniques d'ordre supérieur exigent une marge encore plus colossale. Sans cela, vous visualisez une sinusoïde anémique là où devrait battre un signal nerveux et riche en transitions rapides. Autant le dire, votre équipement devient alors un filtre passe-bas involontaire qui lisse la réalité technique.
La confusion entre résolution et précision réelle
Afficher huit chiffres après la virgule procure un sentiment de puissance technologique, mais c'est un leurre si la base de temps interne dérive comme un vieux rafiot. La résolution n'est que la capacité de l'instrument à distinguer deux valeurs proches. La précision, elle, dépend de la qualité du quartz TCXO ou OCXO qui bat le rappel à l'intérieur du boîtier. Un appareil peut afficher 50,000001 Hz alors que la réalité physique se situe à 50,2 Hz. Mais qui va vérifier la calibration annuelle de son outil pour mesurer la fréquence ? Pas grand monde, et c'est là que le bât blesse lors des diagnostics critiques sur des bus de communication industriels.
Le secret des experts : la corrélation temporelle du signal
Le problème avec les mesures classiques, c'est qu'elles traitent la fréquence comme une donnée isolée, une sorte de photographie figée dans le temps. Les véritables experts, eux, ne jurent que par l'analyse du jitter, cet écart temporel imprévisible entre les cycles. Pour débusquer une instabilité chronique, l'utilisation d'un analyseur d'intervalle de temps (TIA) surpasse n'importe quel multimètre haut de gamme. Imaginez un moteur tournant à 3000 tr/min : la fréquence moyenne semble parfaite, mais chaque explosion peut varier de quelques microsecondes. C'est ce détail qui finit par briser un arbre de transmission ou corrompre un flux de données numériques haute vitesse.
L'importance cruciale de l'impédance de charge
Reste que brancher son instrument sans réfléchir à l'adaptation d'impédance revient à vouloir peser une plume avec une balance de chantier. En haute fréquence, l'entrée 1 Mégohm de votre oscilloscope crée des réflexions de signal monstrueuses. Il faut basculer sur une entrée 50 Ohms pour respecter l'intégrité de la source. Et si vous ne le faites pas ? Le signal rebondit dans le câble, créant des ondes stationnaires qui faussent totalement la perception du cycle. La mesure de fréquence devient alors une interprétation artistique plutôt qu'une donnée scientifique fiable. (Il est d'ailleurs assez ironique de voir des ingénieurs se disputer sur des Hertz alors que leur sonde n'est pas compensée).
Questions fréquemment posées sur les instruments de mesure
Peut-on utiliser un smartphone comme outil pour mesurer la fréquence acoustique ?
Oui, les applications modernes exploitent le microphone pour réaliser une transformée de Fourier rapide (FFT) avec une efficacité surprenante. Pour un signal stable situé entre 20 Hz et 20 000 Hz, la marge d'erreur oscille généralement autour de 0,1 % à 0,5 % selon la qualité du capteur intégré. Un smartphone peut ainsi identifier une note de musique ou la fréquence de rotation d'un ventilateur avec une résolution de 0,1 Hz dans des conditions de silence relatif. Car le traitement numérique actuel compense largement les faiblesses matérielles des micros miniatures pour des usages non industriels.
Quelle est la différence entre un fréquencemètre et un analyseur de spectre ?
Le premier se contente de compter les passages par zéro du signal pour donner une valeur numérique unique et globale. L'analyseur de spectre, quant à lui, décompose le signal sur l'axe des ordonnées pour afficher l'amplitude de chaque composante fréquentielle. Si votre signal est pur, les deux outils s'accordent, mais face à un signal complexe ou modulé, seul l'analyseur révèle la structure harmonique cachée. Le prix n'est évidemment pas le même, passant de quelques centaines d'euros à plusieurs dizaines de milliers pour les modèles de laboratoire les plus pointus.
Pourquoi la fréquence du réseau électrique varie-t-elle de 50 Hz ?
Le réseau électrique européen vise 50,00 Hz, mais il fluctue en permanence selon l'équilibre entre la production des centrales et la consommation globale des foyers. Ces micro-variations, souvent comprises entre 49,95 Hz et 50,05 Hz, sont surveillées par les gestionnaires de réseau comme RTE pour éviter le black-out total. Lorsque la demande excède l'offre, les alternateurs ralentissent physiquement sous la charge, faisant chuter la fréquence de manière mesurable. Une mesure précise sur une prise secteur nécessite un outil pour mesurer la fréquence capable de supporter des tensions de 230V RMS sans griller ses circuits d'entrée.
L'arbitrage final sur le choix de votre équipement
Arrêtons de prétendre que le multimètre de poche est la panacée pour tous les diagnostics électroniques. Pour une maintenance électrique de base, il fait le job, mais dès qu'on touche à la radiofréquence ou à l'automatisme rapide, il devient un poids mort. Je parie sur l'oscilloscope numérique moderne comme meilleur investissement, car voir la forme de l'onde est plus instructif que de lire un chiffre nu. La précision absolue est un fantasme coûteux dont vous n'avez probablement pas besoin pour 95 % des applications concrètes. Misez sur la répétabilité de la mesure plutôt que sur la quête vaine du milli-Hertz supplémentaire. Un bon technicien connaît les limites de son outil pour mesurer la fréquence et sait interpréter l'erreur plutôt que de la nier. C'est l'intelligence de l'opérateur qui valide la donnée, jamais l'inverse.
