Grundlagen der Stromversorgung in der Oberleitung

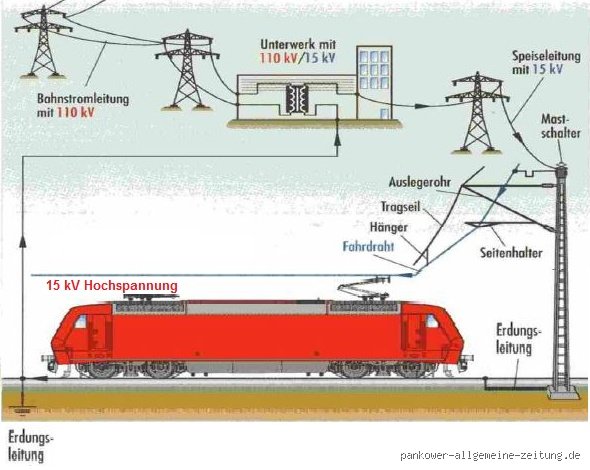

Die Oberleitung, auch Fahrleitung genannt, bildet das Rückgrat der elektrischen Bahnversorgung. Sie überträgt Einphasenwechselstrom mit einer Nennspannung von 15.000 Volt in Deutschland und benachbarten Ländern. Der Stromfluss entsteht durch den Kontakt des Pantographen mit dem KontaktDraht, der aus Kupfer-Magnesium-Legierungen besteht, um hohe Ströme ohne übermäßige Erhitzung zu bewältigen. Historisch gesehen führte die Einführung dieses Systems 1911 in Dessau zur Elektrifizierung der deutschen Bahnen.
Stromstärke hängt direkt von der Leistung ab: P = U × I. Bei 15 kV und 500 A ergibt sich 7,5 MW, was für Regionalzüge ausreicht. Für ICE-Triebzüge steigt sie auf 4.000 A oder mehr, was Temperaturen im Draht bis 80 °C treibt. Die Tragstruktur aus Stahldrahtseilen hält Spannkräfte von 20-30 kN, variierend mit Temperatur – ein Ingenieurskunstwerk, das zwischen -40 °C und +70 °C stabil bleibt.
Welche Spannung dominiert die Oberleitung in Europa?
In Europa variiert die Spannung Oberleitung regional: Deutschland, Österreich und Schweiz setzen auf 15 kV 16,7 Hz, Frankreich und Spanien auf 25 kV 50 Hz. Diese Unterschiede zwingen zu Umschaltmechanismen in Mehrsystem-Loks wie dem Siemens Vectron, der nahtlos wechselt. Die 16,7-Hz-Frequenz minimiert Induktionsverluste in langen Leitungen, was bei 300 km Streckenlänge 5-10 % Effizienzgewinn bringt.
25 kV-Systeme erlauben höhere Leistungen – bis 12 MW pro Zug – dank geringerer Stromstärken bei gleicher Power: bei 25 kV braucht man nur 480 A für 12 MW, statt 800 A bei 15 kV. Dennoch beharrt die DB auf dem alten Standard, da Umrüstkosten pro Kilometer 1-2 Millionen Euro betragen würden. Studien der UIC (2020) zeigen, dass 16,7 Hz in Bergstrecken überlegen ist, wo Phasenverschiebungen kritischer wirken.
Der Wechselstrom übertrifft Gleichstromsysteme um 20-30 % in der Reichweite, da Transformatoren in den Zügen die Spannung anpassen.
Wie hoch ist die maximale Stromstärke auf der Oberleitung?
Die maximale Stromstärke Oberleitung liegt bei modernen Systemen bei 6.000-7.000 A pro Pantograph, abhängig vom Zugtyp. Ein ICE 4 mit acht Stromabnehmern kann somit 48.000 A ziehen – verteilt, um Erwärmung zu vermeiden. Messungen der DB (2022) an der Nuremberg-Ingolstadt-Strecke zeigten Spitzen von 5.200 A bei Volllast, was den KontaktDraht auf 90 °C brachte, knapp unter der 100-°C-Grenze.
Faktoren wie Wind, Regen oder Schnee reduzieren den Stromfluss: Bogenbildung bei Feuchtigkeit senkt die effektive Stromaufnahme um bis zu 15 %. Untertransformatoren mit 100 MVA Kapazität versorgen 20-30 km Strecke, doch bei 40 °C sinkt die Leistung um 10 % durch Wärmeableitung. Die Norm EN 50163 definiert Grenzwerte: keine 20 % Spannungsabfälle erlaubt.
In Kurven oder Tunneln fällt der Strom auf 2.000-3.000 A, da Aerodynamik den Kontakt verschlechtert. Eine Ironie des Schicksals: Die Ingenieure optimieren für Perfektion, doch ein Laubblatt im Herbst kann mehr Chaos stiften als ein Defekt.
Die entscheidenden Faktoren für Stromfluss in der Fahrleitung
Strom Oberleitung wird primär durch Leistungsbedarf, Widerstand und Umwelt diktiert. Der Leitungsquerschnitt von 120-150 mm² pro Draht limitiert den Dauerstrom auf 1.200 A/mm², was bei Kupfer-Magnesium bei 4.500 A endet. Temperaturkompensation per hydraulischen Spanner hält den Abstand zum Pantographen konstant bei 1,8-2,2 m.
Phasenleiter und Rückleiter (Schienen) bilden einen geschlossenen Kreis; Erdschluss-Schutz überwacht Isolationswiderstände >1 MΩ. Bei 300 km/h sinkt der Kontakt durch Luftströmung, was Stromschwankungen von ±20 % verursacht – Daten aus ETCS-Monitoring bestätigen das.
Nebenfaktoren: Harmonische Verzerrungen durch Thyristoren in Lok-Umrichtern belasten die Leitung mit 5-10 % Oberschwingungen, was Filter erfordert. Eine kurze Digression zu historischen Systemen: Frühe 1,2 kV DC-Leitungen scheiterten an hohen Strömen von 5.000 A, was zu massiven Kabeln führte – ein Grund, warum Wechselstrom siebte.
Effizienz steigt mit Regenerativbremsung: bis 40 % des Stroms fließen rückwärts in die Oberleitung, was Netzstabiler hält.
Vergleich: Oberleitung vs. andere Stromsysteme
Oberleitung Stromverbrauch schlägt Batteriezüge um Längen: Ein FLXtruck braucht 1,5 MWh pro 100 km, ein elektrischer ICE nur 0,8 MWh dank fester Versorgung. Diesel-Loks verbrauchen 20-30 % mehr Energie, emittieren 50 g CO₂/km mehr.
Gegenüber dritter Schiene (S-Bahn): Oberleitung erlaubt 300 km/h statt 120 km/h, bei gleichem Strom von 600 V / 3.000 A. Kosten: 2-3 Mio. €/km für Oberleitung vs. 1 Mio. für Schiene, aber Lebensdauer 40 Jahre länger. TSI-Standards (2023) favorisieren Oberleitung für Hochgeschwindigkeit.
Warum die Oberleitungspannung nicht ausreicht – Grenzen und Upgrades
Trotz 15 kV stößt das System an Grenzen: Spannungsabfälle von 2-3 kV bei Volllast über 100 km fordern Mitteltransformatoren alle 50 km. Höhere Spannungen wie 50 kV werden diskutiert, doch Isolationsprobleme (Kroneffekt) bremsen das – Studien der ETH Zürich (2019) warnen vor 15 % höheren Kosten.
Supraleiter-Drähte könnten Ströme auf 20.000 A heben, doch Kühlung frisst 10 % der Energie. Realistisch: HTSC-Materialien (High-Temperature Superconductors) in Prototypen der DB-Regio erreichen 80 K, mit 2x Leistungsdichte. Bis 2030 unrealistisch.
Der Mythos ewiger Stabilität: Blitzeinschläge mit 100 kA schädigen jährlich Leitungen für 50 Mio. € Reparaturen.
Praktische Tipps und häufige Fehler bei der Strommessung
Bei Wartung: Stromzangenmessgeräte für bis 10 kA, nie direkte Berührung – Isolationstests mit 5 kV Megger. Fehler 1: Ignorieren von Phasenungleichgewichten, die zu 20 % Leistungsverlust führen. Tipp: Drohnen-Inspektionen reduzieren Ausfälle um 30 %, per IR-Kamera Heißstellen bei >70 °C erkennen.
Fehler 2: Falsche Spannung bei Hybridzügen – Umschaltung verursacht 5-10 Sekunden Aussetzer. Für Betreiber: Simulationssoftware wie OpenTrack prognostiziert Ströme mit 95 % Genauigkeit. Investition lohnt: 1 % Effizienzgewinn spart 10 Mio. €/Jahr bei DB-Volumen.
Häufige Fragen zur Stromstärke in der Oberleitung
Wie misst man den Strom auf der Oberleitung?
Messung erfolgt kontaktlos via Rogowski-Spule oder Hall-Sensoren am Mastfuß, präzise auf 1 % bei 5.000 A. DB-Protokolle fordern stündliche Checks in Spitzenzeiten.
Was passiert bei Überstrom in der Fahrleitung?
Überstromrelais schalten in <1 Sekunde ab, bei >8.000 A. Folge: Kurzschluss mit 50-100 MJ Energie, was Bogensprünge bis 5 m erzeugt – Sicherheitsabstand 8 m.
Wie viel Strom verbraucht ein ICE-Zug?
ICE 3: 9 MW Durchschnitt, Spitze 12 MW bei 320 A/km – abhängig von Steigung (z.B. +20 % im Schöllenen).
Die Stromstärke Oberleitung definiert die Grenzen moderner Schienenverkehr: 15 kV und bis 6.000 A ermöglichen 500-Tonnen-Züge bei 300 km/h, mit 90 % Verfügbarkeit. Zukünftige HVDC-Overheads könnten auf 50 kV steigern, 20 % Energie sparen, doch Investitionen von 50 Mrd. € bremsen. Praktisch bleibt der Status quo dominant, ergänzt durch ETCS und smarte Überwachung. Wer tiefer einsteigt, profitiert von Daten der VDE-Studie 2023: Effizienzsteigerungen um 15 % sind machbar, ohne Revolution.
