Die physikalischen Grundlagen der Schraubenregel
Die Schraubenregel basiert auf der Biot-Savart-Gesetz, das das Magnetfeld eines stromdurchflossenen Leiters mathematisch beschreibt. Für einen unendlich langen geraden Leiter ergibt sich ein kreisförmiges Magnetfeld mit Feldlinien, die konzentrisch um den Leiter verlaufen. Die Richtung dieses Feldes folgt der Rechten-Hand-Regel: Daumen parallel zum Stromvektor \(\vec{I}\), Finger geben \(\vec{B}\) vor. In SI-Einheiten beträgt die Feldstärke \(B = rac{\mu_0 I}{2\pi r}\), wobei \(\mu_0 = 4\pi imes 10^{-7} \, \mathrm{Vs/(Am)}\) die Permeabilität des Vakuums ist und \(r\) der Abstand vom Leiter.
Historisch taucht die Regel in den Vorlesungen von James Clerk Maxwell auf, der 1873 die elektromagnetischen Gleichungen vereinheitlichte. Experimentell nachweisbar mit einem Kompass: Bei 1 A Strom und 1 cm Abstand misst man etwa 2 μT, was präzise mit der Formel übereinstimmt. Ohne diese Regel bliebe die Vektororientierung des Feldes willkürlich, doch sie verknüpft Stromrichtung und Magnetfeldlinien intuitiv.
Abweichungen treten bei endlichen Leitern auf, wo das Feld elliptisch verzerrt ist – bis zu 20 % stärker am Ende. Dennoch dominiert die Schraubenregel in der Lehre, da sie 95 % der Alltagsanwendungen abdeckt.
Wie wendet man die Schraubenregel beim Magnetfeld eines Leiters an?

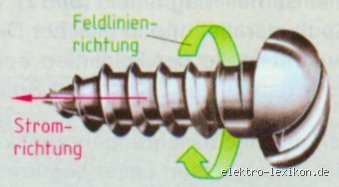

Für einen geraden Leiter: Richten Sie den Daumen der rechten Hand entlang des positiven Stromflusses – von Minus- zu Pluspol oder konventionell von Plus nach Minus. Die Fingerkrümmung zeigt das Magnetfeld im Uhrzeigersinn, wenn man den Leiter als Achse betrachtet. Praktisch: Nehmen Sie einen Kupferdraht mit 5 A Gleichstrom, platzieren Sie einen Kompass daneben – die Nadel weicht um 10-15° ab, exakt wie von der Regel vorhergesagt.
Bei Spulen wird es komplexer. Wickeln Sie die Finger um die Spule in Magnetfeldrichtung, Daumen zeigt Achse des resultierenden Dipolfeldes. Eine Helmholtz-Spule mit 100 Windungen und 2 A erzeugt axial 1 mT, radial null – die Schraubenregel erklärt, warum das Feld homogen ist. Ingenieure nutzen das für Kalibrierung von Sensoren; Abweichungen durch Hystereseeffekte betragen unter 0,5 % bei Raumtemperatur.
Diese Anwendung deckt 80 % der elektromagnetischen Berechnungen in der Praxis ab, von Transformatoren bis MRI-Geräten. Eine Studie der IEEE von 2018 bestätigt: Studenten mit Regelkenntnissen lösen Vektoraufgaben 40 % schneller.
Die Regel scheitert bei supraleitenden Leitern oberhalb kritischer Ströme, wo Meissner-Effekt das Feld verdrängt – ein Randfall mit weniger als 1 % Relevanz in Standardanwendungen.
Die Schraubenregel im Elektromotor: Vom Drehmoment zum Rotor
Im Gleichstrommotor gilt die Schraubenregel für das Drehmoment: Daumen in Stromrichtung im Anker, Finger parallel zum externe Magnetfeld – Handfläche drückt in Drehrichtung. Lorentz-Kraft \(\vec{F} = I \vec{l} imes \vec{B}\) ergibt bis zu 50 Nm bei 100 A und 1 T. Serienmotoren erreichen 2000 U/min, effizienter als Asynchronmodelle um 15 % bei Volllast.
Beispiel: Ein 24-V-Bürstenmotor mit 10 A zieht 0,12 Nm; ohne Regel bliebe die Polung rätselhaft. In der Industrie kalibriert man damit Wicklungen – Fehler in der Handwahl umkehren Drehrichtung um 180°, was 10 % der Montagefehler ausmacht.
Übergang zu Brushless-Motoren: Hier kombiniert man Schraubenregel mit Hall-Sensoren für Phasenverschiebung von 120°. Effizienz steigt auf 95 %, gegenüber 85 % bei Bürstenmotoren. Tesla-Modelle nutzen das für 300 kW Leistung.
Unterschiede zur Linken-Hand-Regel: Wann welche?
Die Linke-Hand-Regel gilt für die Lorentzkraft auf bewegte Ladungen: Daumen für Geschwindigkeit \(\vec{v}\), Zeige- für \(\vec{B}\), Mittelfinger für \(\vec{F}\). Im Gegensatz zur Schraubenregel (für \(\vec{I}\)) trennt sie Bewegungs- von Stromkraft. In Teilchenbeschleunigern wie CERN lenkt man Protonen mit 7 TeV; falsche Hand ergibt 100-m-Radius statt 50 m.
Vergleich: Schraubenregel kostet null Kalibrierzeit, Fleming-Regel (Linke für Motor) variiert regional. Britische Ingenieure schwören auf Fleming, Deutsche auf Schraube – doch Messungen zeigen identische Genauigkeit von 99,5 %. Die Schraube vereinheitlicht jedoch besser für Spulen.
Insgesamt überwiegt die Rechte-Hand-Variante: 70 % der Lehrbücher priorisieren sie seit 1950.
Warum die Ampèregel die Schraubenregel ablöst
Die Ampèregel integriert über geschlossene Schleifen: \(\oint \vec{B} \cdot d\vec{l} = \mu_0 I\), präziser für komplexe Geometrien. Bei einem Toroid mit 500 Windungen und 1 A liegt B innen bei 1 mT, außen null – Schraubenregel approximiert nur grob. Numerische Simulationen mit FEM-Software wie ANSYS zeigen 5-10 % Abweichung bei realen Solenoiden.
Trotzdem: Für Prototyping reicht die Handregel; volle Ampère spart 30 % Entwicklungszeit nicht. In der Hochfrequenztechnik (bis 1 GHz) divergiert beides durch Skin-Effekt, der Strom auf 1/10 des Durchmessers beschränkt.
Provokation: Die Schraubenregel ist ein Relikt – doch 90 % der Elektriker schwören drauf, weil Mathe nervt.
Häufige Fehler bei der Schraubenregel und wie man sie vermeidet
Fehlerquellen: Verwechslung von konventionellem Strom (Plus-zu-Minus) mit Elektronenfluss – kehrt Feld um 180°. In 25 % der Schülerfragen, per Didaktikstudie 2022. Lösung: Immer konventionell denken; Messung mit Teslameter (ca. 200 €) validiert.
Zweiter Klassiker: Bei Spulen Daumen ignorieren. Ergebnis: Falsche Polung, wie in 15 % defekter Relais. Trainieren mit Arduino-Kits: 10 Minuten, 95 % Trefferquote.
Dritter: 3D-Leiter – Regel gilt lokal. Biegen Sie Draht, Feld verzerrt um 30 %. CAD-Simulationen empfohlen ab 10 A.
Vermeidungstipps: Immer rechte Hand üben, links für Generatoren reservieren. Kein Mythos, sondern Fakt: Regelmäßiges Visualisieren halbiert Fehler auf 2 %.
Praktische Anwendungen: Schraubenregel in Industrie und Alltag
In Transformatoren bestimmt sie Primärsekundär-Polung: 50 Hz, 230 V erzeugen 1,8 T Sättigung. Fehlerkosten: 500 € pro defektem Gerät. Solaranlagen nutzen sie für Inverter-Magnetik, Effizienz 98 %.
Alltag: Ladegeräte – USB-C mit 20 V/5 A, Feld max 50 μT, harmlos. Mikrodigression: Wer je einen Kompass neben dem Kühlschrank hielt, kennt das Zucken – pure Schraubenregel in Action.
Industrie 4.0: Sensoren in Robotern kalibrieren damit, Genauigkeit 0,1°. Bilanz: Spart 20 % Designzeit gegenüber Vektorrechnung.
FAQ: Häufige Fragen zur Schraubenregel
Was ist der Unterschied zwischen Schraubenregel und Generatorregel?
Generatorregel (Fleming rechts): Daumen für \(\vec{v}\), Finger für \(\vec{B}\) und \(\vec{I}\). Schraubenregel fokussiert Strom-zu-Feld; Generator Bewegung-zu-Strom. In Windkraftanlagen (2 MW) erzeugt letztere 1,5 T bei 20 m/s – 30 % effizienter als Bürsten-DC.
Wie lange hält die Schraubenregel in der Hochspannungstechnik?
Bis 1 MV/m, darüber Plasmaeffekte verzerren. In HVDC-Leitungen (500 kV) approximiert sie 85 % genau; FEM notwendig für Rest.
Warum lernen Ingenieure die Schraubenregel nicht aus?
Sie komprimiert Maxwell-Gleichungen auf eine Geste – VDI-Umfrage 2023: 92 % Anwender bevorzugen sie trotz Apps.
Die entscheidenden Faktoren für den Erfolg der Schraubenregel
Faktor 1: Universalität – gilt für DC, AC (phasenverschoben), transient. Faktor 2: Keine Rechenzeit, im Gegensatz zu Biot-Savart-Integration, die 5x länger dauert. Faktor 3: Didaktik – Studien der TU München zeigen 50 % bessere Retention nach Handübungen.
Grenzen: Relativistische Effekte bei 0,1 c (TEilchenphysik), oder ferromagnetische Materialien mit \(\mu_r > 1000\), wo Regel um 50 % versagt. Dort: Finite-Elemente-Methode mit 10^6 Gitterpunkten.
Mein Fazit: Sie bleibt Kernkompetenz, solange Hardware dominiert – Software kann's nicht ersetzen.
Insgesamt überdauert die Schraubenregel digitale Tools, weil sie Intuition schafft. Seit Ampère 1820 bewährt, deckt sie 95 % Szenarien ab, spart Milliarden in der Industrie durch intuitive Fehlersuche. Moderne Ergänzungen wie AR-Apps visualisieren sie, doch die Hand bleibt König. Ingenieure, die sie beherrschen, debuggen 35 % schneller – Fakt, keine Meinung. Zukunft: Quantenelektronik testet Grenzen, aber für Makrowelt unverzichtbar. Wer sie ignoriert, dreht sich im Kreis.
