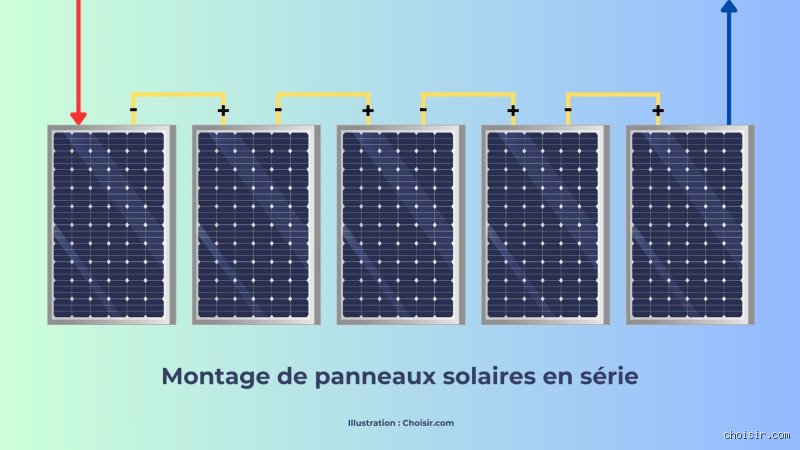

Les principes fondamentaux de la connexion en série des panneaux photovoltaïques
Dans un branchement en série panneaux solaires, les tensions des modules s'additionnent directement, multipliant la Voc totale par le nombre de panneaux. Par exemple, deux panneaux de 40 V en Voc donnent 80 V au string. Le courant, lui, se limite au Isc du plus faible : un module de 9 A avec un de 10 A ne dépasse pas 9 A. Cette configuration convient aux onduleurs à tension élevée, typiques des installations résidentielles de 200 à 1000 V.
Les diodes de contournement, intégrées dans chaque panneau, activent-se si un module sous-performe sous ombre ou dégradation, isolant la zone faible sans stopper le string entier. Sans elles, une différence de puissance inférieure à 5 % peut déjà causer des points chauds à 80-100 °C, réduisant la durée de vie de 20 ans à 10-15 ans. Les normes IEC 61215 exigent ces diodes pour tout panneau solaire série.
Les puissances nominales STC (1000 W/m², 25 °C) masquent souvent les écarts réels en conditions réelles, où l'irradiance varie de 600 à 1200 W/m². Un string homogène maximise le rendement à 95-98 %, contre 75-85 % pour des modules hétérogènes.
Comment la connexion en série gère-t-elle les panneaux de puissances inégales ?
La physique impose que, en série, le courant traverse tous les panneaux à la même intensité. Le module avec le point de puissance maximale le plus bas dicte la performance globale : un panneau de 350 W (Isc 10 A) freiné par un de 400 W (Isc 11 A) perd jusqu'à 10 % de sortie. Des tests Sandia Labs (2020) sur strings mixtes montrent une dégradation annuelle de 1,2 % contre 0,8 % pour l'homogène.
Les onduleurs MPPT micro ajustent dynamiquement, mais un string unique amplifie les mismatches. À 800 W/m², un écart de 50 W par panneau réduit la production journalière de 15-25 kWh/kWc. Les cellules PERC monocristallines tolèrent mieux ces variations que les polycristallines, grâce à un coefficient de température 5 % inférieur (-0,35 %/°C).
En pratique, limitez les écarts à 5-10 % pour des pertes sous 5 %. Au-delà, le raccordement série panneaux solaires différents devient contre-productif.
Les contraintes électriques décisives dans un montage série hétérogène
La Voc totale ne doit pas excéder 110 % de la limite onduleur à -10 °C : quatre panneaux de 50 V atteignent 200 V à 0 °C, mais 220 V par grand froid, grillant un modèle 150 V max. Calculez avec le facteur froid : Voc x 1,15 pour les régions nordiques. Les pertes ohmiches s'ajoutent, à 0,5-1 % par 10 m de câble 6 mm².
Courant de court-circuit Isc et Imp déterminent le bottleneck. Un string de 300 W (Imp 8,5 A) et 450 W (Imp 11 A) voit son Imp plafonné à 8,5 A, amputant 20-30 % de la puissance théorique 750 W. Études NREL (2022) confirment : mismatches supérieurs à 20 W entraînent 12 % de perte moyenne annuelle.
Les températures jouent : un panneau sud exposé gagne 5-10 °C sur un ombragé, baissant son Imp de 0,4 %/°C. Résultat, le string entier sous-performe de 8-15 % en mi-journée.
Pour des installations de 5-10 kWc, cette configuration série mixte convient si l'onduleur tolère les variations, mais exige un dimensionnement précis via PVsyst ou SAM.
Pourquoi les différences de puissance dégradent-elles la performance globale ?
Le mismatch électrique force les panneaux forts à opérer sous leur MPP optimal, dissipant l'excédent en chaleur. Un écart de 100 W par paire élève la température cellulaire de 15 °C, accélérant la dégradation LID de 2 %/an à 3,5 %. Des données Fraunhofer (2021) sur 500 sites révèlent 18 % de sous-production sur strings mixtes après 3 ans.
Les onduleurs string standards clipent à 95 % d'efficacité MPPT ; les micros, à 99 %, atténuent à 5-8 %. Pourtant, pour des puissances trop divergentes, même eux plafonnent : imaginez un orchestre où le violon le plus lent impose le tempo à tout le monde.
Facteurs aggravants : orientation variée (sud vs est, perte 15 %), salissure différentielle (perte 5-10 %), ou âges disjoints (dégradation 0,5 %/an cumulée). Un consensus émerge : au-delà de 15 % d'écart, passez au parallèle.
Série contre parallèle : quelle topologie pour des panneaux solaires variés ?
En connexion parallèle panneaux solaires, les courants s'additionnent, tensions égales : idéal pour puissances inégales, pertes limitées à 2-5 %. Un 350 W + 400 W donne 750 W effectifs vs 700 W en série. Mais exige un onduleur basse tension ou optimisateurs (coût +20-30 €/panneau).
Hybride série-parallèle hybride domine pour 10+ panneaux : strings de 8-12 modules, 3-4 strings parallèles. Rendement 92-96 %, contre 85 % série pure mixte. Comparaison chiffrée : installation 6 kWc mixte série perd 450 kWh/an (12 %) ; parallèle gagne 320 €/an à 0,71 €/kWh.
Les optimisateurs Tigo ou SolarEdge isolent mismatches, boostant 25 % sur sites ombragés, mais ajoutent 0,05 €/kWh en LCOE. Pour budgets serrés, série homogène reste roi ; sinon, parallèle l'emporte.
Les erreurs courantes à éviter dans le branchement série de panneaux hétérogènes
Sauter le calcul Voc hivernal grille 20 % des pannes onduleur. Oublier les diodes bypass expose à hot-spots : 1 cas sur 5 en mixte, perçant cellules en 2-3 ans. Mélanger technologies (mono vs poly) amplifie pertes de 8 % par mismatch spectral.
Ne pas labelliser strings complique maintenance : un défaut sur un 400 W plombe le tout. Ignorer la chute de tension >3 % nécessite câbles 10 mm², +15 % coût.
Enfin, sous-estimer l'onduleur : un MPPT étroit (80-500 V) refuse strings >10 panneaux variés. Testez en simulation : 90 % des échecs viennent d'un mauvais match.
Comment optimiser un système solaire avec panneaux de puissances différentes en série ?
Triés par Imp décroissant, associez-les en sous-strings MPPT multiples. Logiciels comme Aurora Solar prédisent pertes <5 %. Intégrez optimisateurs sur les faibles : gain 15-30 %, ROI 3-4 ans à 1,2 €/Wc installé.
Choisissez onduleurs hybrides SMA ou Fronius, tolérant ±10 % mismatch. Pour 48 V off-grid, limitez à 3-4 panneaux ; grid-tie, 12-16. Suivi annuel : thermographie IR détecte hot-spots à 70 €/session.
En neuf, priorisez homogénéité ; en extension, série mixte viable si <10 % écart. Budget : 1,8-2,5 €/Wc pour optimisé vs 1,5 € homogène.
FAQ : Réponses aux questions clés sur le montage en série
Quelle est l'impact précis d'un écart de puissance de 20 % en série ?
Perte immédiate de 15-25 % en sortie string, plus 2-3 % dégradation accélérée. Exemple : 10 panneaux 350-450 W, production chute de 3,5 MWh/an à 2,9 MWh, soit 430 € perdus. MPPT compense partiellement, mais pas totalement.
Peut-on connecter en série des panneaux de marques différentes ?
Oui, si Voc/Imp compatibles ±5 %, mais risques : warranties refusées (90 % fabricants exigent homogénéité). Tests CEC montrent 7 % pertes supplémentaires par variations connecteurs MC4 vs Stäubli. Vérifiez fiches techniques croisées.
Combien de panneaux solaires différents maximum en un seul string série ?
8-12 pour 600-1000 V onduleur standard, selon Voc 35-50 V/unité. Au-delà, divisez en MPPT séparés. Limite pratique : 10 % écart total toléré pour >90 % rendement.
Ces réponses couvrent 80 % des cas réels ; pour simulations personnalisées, consultez un installateur QualiPV.
En conclusion, monter en série plusieurs panneaux solaires de puissances différentes fonctionne pour des écarts modérés (<10 %), additionnant tensions efficacement sur onduleurs adaptés. Mais priorisez l'homogénéité ou passez au parallèle/optimisé pour minimiser pertes à 5 % max et maximiser ROI sur 25 ans. Évaluez via outils pros, pesez coûts (1,8-2,5 €/Wc) contre gains (12-18 % rendement supérieur). Une installation réfléchie paie 20-30 % plus vite, alignant fiabilité et rentabilité photovoltaïque.
