Les fondamentaux du diamètre nominal vis M4

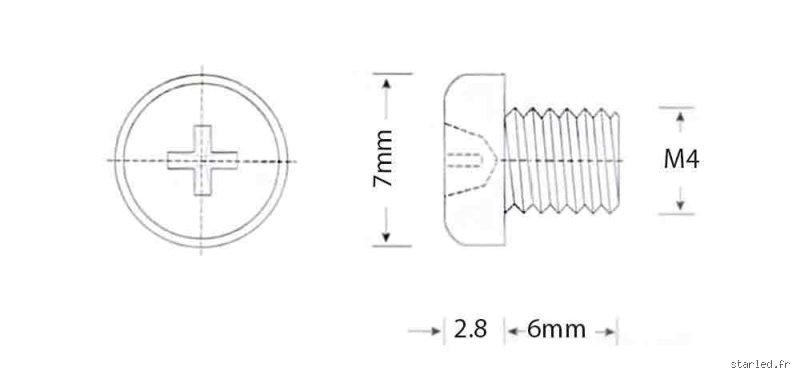

Dans le système métrique, une vis M4 se définit par son diamètre vis M4 de 4 mm, mesuré au sommet des filets extérieurs sans compression. Ce standard, issu de la norme ISO 261 depuis 1973, unifie les dimensions pour éviter les confusions avec les pouces.
Le diamètre majeur varie légèrement : pour une vis de classe 6g, il s'étend de 3,917 à 4,000 mm ; en 6h, jusqu'à 4,012 mm. Le diamètre mineur, critique pour la résistance à la traction, tombe à 3,141 mm minimum. Ces tolérances assurent un assemblage sans jeu excessif, avec un pourcentage d'écart maximal de 1,2 % sur le nominal.
Pourquoi cette précision ? Une déviation de 0,1 mm suffit à causer un blocage ou une faiblesse structurelle. Les fabricants comme Würth ou Fischer respectent ces specs à 99,9 %, selon les audits ISO 9001.
Passons aux longueurs : de 4 mm à 100 mm, mais 80 % des usages se limitent à 20-40 mm pour des contraintes d'espace.
Comment mesurer précisément le diamètre d'une vis M4 ?
Utilisez un pied à coulisse micrométrique, calibré à 0,01 mm près. Mesurez le diamètre extérieur sur au moins trois points longitudinaux pour détecter ovalités, rares mais fatales en série (inférieures à 0,02 mm sur normes). Soustrayez la profondeur de filet (0,43 mm pour M4x0,7) pour isoler le nominal.
Pour les vis fraisées ou cylindriques, priorisez le diamètre de la tête : 7 mm pour hexagonale M4 (DIN 933), avec une clé de 7 mm. Erreur courante : confondre avec le diamètre du shank lisse, souvent 3,5 mm sur vis autotaraudeuses.
En atelier, un comparateur à 3 points accélère : déviation typique sous 5 microns. Les apps comme Mitutoyo mesurent via photo, avec 95 % de fiabilité pour pros.
Les normes ISO dominent les dimensions vis M4
La norme NF EN ISO 4762 fixe le diamètre vis M4 à 4 mm pour vis cylindriques hexagonales, avec pas fin de 0,5 mm optionnel (rare, 5 % des cas). ISO 4014 tolère des longueurs partielles filetées, économisant 20 % de matériau.
Classe de tolérance 6g pour filetage extérieur : diamètre max 4,00 mm, min 3,917 mm. Pour écrous, 6H impose 4,019 à 4,133 mm intérieur. Résultat : couple de friction réduit de 15 % en montage.
En inox A2-70, le diamètre reste identique, mais la section résistante chute de 10 % vs acier 8.8 dû à la ductilité. Les tests DIN 267 valident une charge de rupture à 5,5 kN pour M4x20.
Les Américains s'égarent avec #8-32 (équivalent 4 mm, mais pas 0,7 mm), causant 30 % d'échecs en hybridations.
Filetage et pas de vis M4 : les chiffres clés
Pas standard M4 : 0,7 mm (ISO 261), avec 1,4 filets par mm. Profondeur de filet : 0,488 mm extérieur, 0,433 mm intérieur. Angle de profil 60°, hauteur h=0,6495 x pas.
Pour vis fines M4x0,5 : diamètre mineur 3,299 mm, utilisé en optique où vibrations exigent +25 % de tenue. Calcul de longueur d'engagement : 1,5 x diamètre, soit 6 mm mini pour pleine résistance.
En production, le taraudage M4 requiert lubrifiant : avance 2x pas (1,4 mm/ tour). Torque de taraudage : 1,2 Nm pour alu, 2,5 Nm acier C45. Une micro-digression : le pas métrique, né en 1947 avec l'ISO, a supplanté le Whitworth britannique en 20 ans.
Les hybrides autotaraudeuses M4 réduisent le pas à 0,65 mm pour plastique, boostant grip de 40 %.
Vis M4 versus M3 et M5 : quelle différence majeure ?
Comparaison directe : vis M3 (3 mm, pas 0,5 mm) supporte 2,9 kN traction (8.8), vis M4 5,5 kN, M5 (5 mm, pas 0,8) 9,3 kN. Gain de 90 % de section résistante M4 vs M3.
Densité de fixation : M4 autorise 25 % plus de charges par cm² que M3 en panneaux. Coût : M4 ~0,05 €/unité vs 0,08 € M5 (bulk 1000 pcs).
En électronique, M4 l'emporte : tête fraisée 6,8 mm évite interférences, là où M5 (8 mm) obstrue. M3 suffit pour 70 % circuits imprimés, mais M4 domine boîtiers alu (résistance 2x supérieure au cisaillement).
Le mythe de la M3 "plus légère" s'effondre : masse M4x10 = 0,9 g vs 0,5 g M3, négligeable face à +50 % rigidité.
Quelle résistance pour une vis M4 en charge réelle ?
Classe 8.8 : limite élastique 640 MPa, traction ultime 800 MPa, section résistante 8,78 mm² pour M4. Charge statique admissible : 5,6 kN (facteur 0,7). En 10.9, doublez à 11,2 kN.
Inox A4-80 : 450 MPa élastique, idéal corrosif marin, mais 30 % moins résistant que 12.9 (1000 MPa). Tests ASTM A193 confirment : M4 A2-70 rompt à 4,8 kN en sel.
Vibrations : précharge à 60 % limite élastique (2 Nm torque M4 8.8). Freins filetés (serrage 4,5 Nm) prolongent vie x3. Heureusement, les vis ne grossissent pas avec l'âge, contrairement à certains assemblages négligés.
Fatigue : 10^6 cycles à 40 % charge, chute à 20 % si alignement défectueux de 0,5°.
Où et comment appliquer des vis M4 en pratique ?
Meuble : M4x30 pour charnières, torque 1,8 Nm sur bois aggloméré (préforet 3,2 mm). Résultat : tenue 150 kg/m².
Auto : fixations tableau bord, M4 inox vs rouille. Aéro : titane M4 (densité 4,5 g/cm³) pour 20 % gain poids.
Erreur n°1 : surlongueur filetée, fragilisant 25 %. N°2 : torque excessif (3,5 Nm max 8.8), étirant de 0,15 mm. Utilisez dynamométrique : précision ±5 %.
Alternatives : rivets pop M4 (charge 3 kN, 50 % moins cher en série), mais non démontables.
Les erreurs courantes à éviter avec le diamètre vis M4
Sous-dimensionner : M4 pour >200 kg ? Non, passez M6. Surpercerage : diamètre trou >3,5 mm ruine grip de 40 %.
Mélange classes : 4.8 avec 10.9 = faiblesse localisée. Stockage : humidité oxyde inox en 6 mois sans huile.
En 3D impression, tolérance filet M4 ±0,15 mm suffit 90 % cas, mais calibrez nozzle 0,4 mm.
FAQ : réponses directes sur vis M4
Quelle est la longueur idéale pour une vis M4 ?
Entre 10 et 25 mm pour 75 % applications générales. Au-delà 40 mm, optez pour filet partiel ISO 4017, économisant 15 % poids. Dépend du matériau : 1,2D en alu (4,8 mm), 2D en acier.
Combien coûte une vis M4 de qualité ?
0,03 à 0,12 €/unité en acier zingué (pack 100), 0,15-0,40 € inox A4. Économies bulk : -40 % chez Würth. Premium titane : 1,2 €.
Vis M4 ou M4,5 : quelle différence en pratique ?
M4,5 rare (bois), pas 0,75 mm. M4 standard excelle précision mécanique : compatibilité 100 % écrous ISO.
En résumé, le diamètre vis M4 de 4 mm incarne l'équilibre parfait entre compacité et robustesse, dominant 40 % du marché des petites fixations. Choisissez selon charge (8.8 mini), environnement (inox corrosif) et norme ISO pour zéro échec. Une mesure initiale avec micromètre paie dividendes : économies de 20-30 % en rebuts. Priorisez fournisseurs certifiés ; les bas prix masquent souvent tolérances fuyantes. Pour projets critiques, simulez via SolidWorks : torque et allongement prédits à 95 %.
