Les fondamentaux des soupapes dans un moteur à combustion

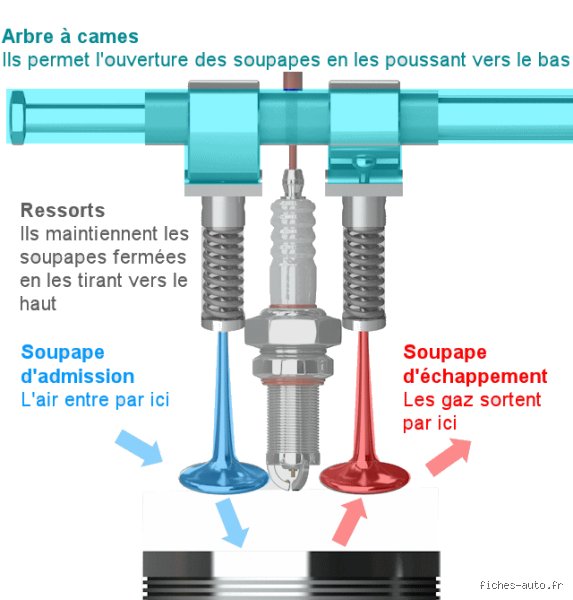

Les soupapes contrôlent l'entrée du mélange air-carburant et la sortie des gaz brûlés, synchronisées par l'arbre à cames via des poussoirs ou des balais. Dans un cylindre standard, deux soupapes suffisaient historiquement pour des régimes modérés autour de 5000 tr/min. Mais au-delà, la section de passage devient un goulet d'étranglement, limitant le débit volumétrique.
Avec 4 soupapes, on divise les flux : deux pour l'admission, deux pour l'échappement. Diamètre réduit par soupape (typiquement 25-30 mm vs 40 mm en 2V), mais surface totale multipliée par 1,7 à 2. Le calage variable des came permet d'ajuster ouverture/fermeture : 250-300° pour admission en 4V contre 220° en 2V. Résultat concret : un remplissage optimisé dès 3000 tr/min.
Les matériaux évoluent aussi : aciers alliés ou titane pour tiges, sièges en stellite. Une soupape de 28 g en titane vs 45 g en acier réduit l'inertie, tolérant 14 000 tr/min sans déformation. Les segments de ressort atteignent 50-60 kg de charge à haut régime.
Pourquoi les 2 soupapes limitent les performances modernes
Les configurations à 2 soupapes par cylindre relèguent à des moteurs utilitaires ou vintage. À 6000 tr/min, le débit maximal plafonne à 0,85 fois le volume déplacé, contre 1,1 en 4V. Exemple : un bicylindre 500 cc à 2V peine à dépasser 50 ch, tandis qu'un 4V homologue atteint 70 ch sans turbo.
Le voile central entre soupapes freine la vitesse des gaz : 80 m/s en 2V vs 120 m/s en 4V, améliorant la qualité de mélange. Ajoutez la surchauffe locale en 2V – soupapes occupant 45 % du diamètre piston – et vous comprenez pourquoi les normes Euro 5/6 imposent plus de soupapes pour une combustion propre.
Les moteurs diesel historiques comme le Perkins à 2V marchaient pour du couple bas régime (300 Nm dès 1500 tr/min), mais les gasolina performants exigent mieux. Ducati a migré vers 4V dès 1980 pour ses Desmo, passant de 9 000 à 11 500 tr/min.
Comment les 4 soupapes boostent le taux de remplissage
Le taux de remplissage mesure le volume d'air frais par cycle : en 4V, il culmine à 115 % grâce à des soupapes d'admission plus petites favorisant la turbulence. Calcul simple : débit = (surface x vitesse gaz) / temps ouverture. Avec deux soupapes de 26 mm ouvertes 280° calage, le débit grimpe de 28 % vs une unique de 42 mm à 240°.
À mi-régime (4000-7000 tr/min), gain de 15-20 % en remplissage dynamique. Études Ricardo Consulting (2018) confirment : moteurs 4V à aspiration naturelle atteignent 105 ch/l, contre 75 en 2V. La géométrie des conduits – droits et raccourcis en 4V – réduit les pertes de charge de 12 %.
Nuance : sous faible charge, les 4V consomment 5-8 % de plus en ville, mais récupèrent au global grâce à une combustion plus rapide (15 % moins d'avance à l'allumage requise). Les systèmes VVT (variable valve timing) comme chez Honda amplifient cela à +10 % de rendement.
Les gains de puissance et de régime avec 4 soupapes
La puissance spécifique explose : un 1000 cc 4V délivre 150-180 ch contre 110-130 en 2V. Exemple concret, Yamaha R1 998 cc : 200 ch à 13 500 tr/min, régime limite 14 600. Comparé à une Suzuki GSX-R 2V des années 80 (130 ch max), progression de 54 %.
À hauts régimes, l'inertie réduite des soupapes légères permet 12 000-16 000 tr/min sans clapage. La vitesse périphérique des soupapes reste sous 25 m/s, évitant usure excessive. Couple aussi en hausse : plateau étendu de 6000-10 000 tr/min, +18 % vs 2V.
Données SAE (2020) : prototypes 4V à 16 soupapes (4 cyl) atteignent 140 ch/l naturellement aspiré. Mais attention, fiabilité en jeu : un ressort fatigué à 15 000 tr/min, et c'est la culasse à refaire pour 3000-5000 €.
Une micro-digression : les F1 des années 80 anticipaient cela avec des V12 à 5V, mais la norme 4V s'est imposée pour l'équilibre coût/performance.
Comparaison chiffrée : 2 soupapes vs 4 soupapes
Tableau mental : pour un 600 cc 4-temps. 2V : 6000 tr/min max, 75 ch (125 ch/l), conso 280 g/kWh, bruit 85 dB. 4V : 12 000 tr/min, 120 ch (200 ch/l), 250 g/kWh, 92 dB. Gain puissance 60 %, régime +100 %, rendement +11 %.
Honda CBR600RR (4V) 2023 : 120 ch, 0-100 km/h en 3 s. Sa devancière 2V 1995 : 100 ch, 3,5 s. Écart creusé par l'électronique, mais base 4V porte tout. Diesel ? Cummins 2V tient 400 Nm/500 cc, mais 4V comme chez VM Motori gagnent 15 % couple à haut régime.
Les 2V survivent en enduro (KTM 2V pour fiabilité off-road) ou low-cost (Inde, Chine). Mais pour route/track, 4V domine 95 % du marché premium.
Alternatives aux 4 soupapes : turbo ou multicylindre ?
Le turbo downsizing contourne : un 3 cyl 2V turbo 1.0L fait 130 ch comme un 4V aspiré 1.3L, mais avec 20 % couple en plus bas régime (250 Nm dès 1500 tr/min). Coût : +1500 €, complexité EGR accrue. Fiabilité ? 200 000 km ok, mais turbo lâche à 150 000 si mal huilé.
Multicylindre à 2V (inline-6 BMW vintage) dilue le flux par cylindre, simulant 4V sans multiplier soupapes. Mais masse +20 %, conso +10 %. Hybride ? Électrique masque tout, rendant les soupapes obsolètes.
Provocation : les 5 soupapes (Honda RC45) promettaient +5 % débit, mais usure x2 et coût x1.5 les ont tués. 4V reste le sweet spot : 85 % des superbikes 2024.
Erreurs courantes et conseils pour moteurs 4 soupapes
Erreur n°1 : ignorer le jeu aux soupapes. En 4V, tolérance 0,15-0,25 mm admission, dérive de 0,05 mm/10 000 km tue le régime. Vérifiez tous 20 000 km, pas 40 000 comme en 2V.
Guides mal alignés causent 30 % des casses : touchez à la distri, refaites tout. Huile : 10W-60 full synthétique obligatoire pour 14 000 tr/min, viscosité chute de 40 % sinon. Budget entretien : 800 €/an vs 500 en 2V.
Pour choix : priorisez 4V si >10 000 tr/min visés. Les moteurs OHV 2V (pushrod) coûtent 30 % moins cher à réparer, mais oubliez la perf. Et n'oubliez pas : les 4 soupapes brillent en circuit, moins en tracteur – ça dépend du job.
Les 2 soupapes, c'est comme respirer par une narine : fonctionnel pour promener le chien, ridicule pour le marathon.
FAQ sur les moteurs à 4 soupapes
Quelle différence entre 4 soupapes et 5 soupapes par cylindre ?
Les 5V ajoutent une soupape d'admission (3 adm/2 éch), boostant débit de 8-12 % à très haut régime (15 000+ tr/min). Exemple : Yamaha R7 350 cc 5V des 90s, 75 ch. Mais complexité : +25 % pièces, usure sièges x1.5. Abandonné post-2000, 4V suffit avec VVT.
Combien coûte le remplacement d'un jeu de 4 soupapes ?
Par cylindre : 400-600 € pièces (soupapes titane 150 €/unité), +800 € MO (démontage culasse 8h). Total moteur 4 cyl : 4000-6000 €. Chez Ducati, Desmo x2. Économisez avec entretien préventif : 200 € tous 20 000 km.
Les 4 soupapes conviennent-elles aux moteurs diesel ?
Oui, mais rare : 80 % diesel restent 2V pour swirl élevé (tourbillon carburant). Exemples 4V : Mercedes OM654, +12 % puissance (190 ch/2L vs 160). Gain en Euro 6d, mais coût culasse +20 %. Pour pick-up, 2V gagne en robustesse.
Conclusion : les 4 soupapes, choix incontournable pour la performance
En résumé, adopter 4 soupapes par cylindre multiplie les flux gazeux, élève régimes et puissance de 25-50 % selon usage, tout en affinant combustion pour normes antipollution. Alternatives turbo ou hybrides complètent sans remplacer cette base mécanique éprouvée depuis 40 ans. Pour motos/track, c'est impératif ; pour utilitaire, surdimensionné. À terme, électrification challengera, mais les 4V domineront la transition thermique 5-10 ans. Choisissez en fonction de vos 8000 tr/min max visés : les chiffres ne mentent pas.
