On a tous connu cette frustration intense au moins une fois dans notre vie de technophile. On appuie sur le bouton Power, le logo de la marque apparaît une fraction de seconde, puis le néant. Pourtant, le son de démarrage retentit bien dans vos oreilles. Là où ça coince, c'est que le grand public accuse immédiatement la dalle LCD elle-même, l'estimant bonne pour la benne des déchets électroniques de Gennevilliers. C'est une erreur monumentale qui coûte des centaines d'euros en remplacements inutiles. La lumière et l'image forment deux entités techniques totalement distinctes sous le plastique de vos moniteurs.
Derrière la vitre : comment fonctionne la lumière de nos écrans modernes ?

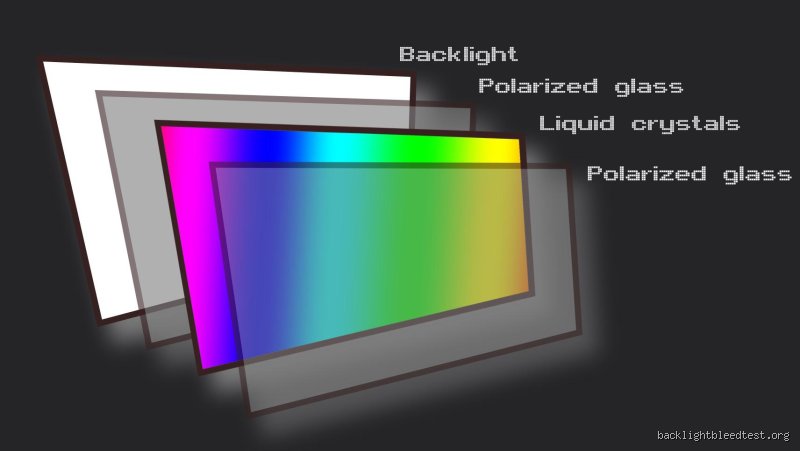

Pour débusquer l’origine de la panne, il faut comprendre ce qui se trame sous le capot. Un écran LCD ne produit aucune lumière par lui-même. Visualisez cela comme un vitrail d'église très sophistiqué : sans le soleil derrière pour le traverser, les couleurs restent invisibles. Autant le dire clairement, le système de diffusion lumineuse a radicalement changé ces quinze dernières années. Autrefois, nous dépendions des tubes fluorescents à cathode froide (CCFL), de mini-néons gourmands qui exigeaient des tensions phénoménales pour s'allumer.
L’ère du CCFL face à la révolution des diodes
Ces vieux tubes CCFL, que l’on trouvait dans les moniteurs professionnels d'avant 2012, tombaient en panne comme les ampoules de votre cuisine. Ils s'usaient. Le gaz s'épuisait, le verre noircissait aux extrémités après 15 000 heures de vol, provoquant une surcharge. Aujourd'hui, la technologie LED a tout raflé sur son passage. Moins énergivore, certes, mais pas immortelle pour autant. Les diodes sont montées en série ou en parallèle sur des bandeaux rigides. Le truc c'est que si une seule de ces minuscules puces grille sur une ligne, c’est tout le jeu de barres qui s’éteint par effet domino, plongeant une moitié de votre téléviseur de 55 pouces dans une obscurité totale.
Le rôle méconnu du diffuseur optique
La lumière des LED est extrêmement directive, brute, presque agressive. Pour que votre session de jeu sur Cyberpunk ou votre tableur Excel soit lisible, cette source lumineuse doit traverser plusieurs couches de films polarisants et un guide de lumière en polymère. Si ces plaques de plexiglas se déforment sous l'effet d'une chaleur excessive (souvent supérieure à 65°C à l'intérieur du châssis), la diffusion devient hétérogène. On n'y pense pas assez, mais un écran qui présente des taches lumineuses blanches ou des zones d’ombre persistantes ne souffre pas d'un bug logiciel, mais bien d'un problème physique de répartition de la lumière.
La piste du hardware : quand les composants électroniques rendent l'âme
Entrons dans le vif du sujet. Le coupable numéro un reste l'alimentation électrique, et plus particulièrement la section dédiée à la conversion de l'énergie pour les diodes. Pour propulser les lignes de LED, le moniteur a besoin d'un courant continu parfaitement stabilisé. Or, l'obsolescence programmée ou les pics de chaleur estivaux font des ravages chez les condensateurs électrolytiques. Ces petits cylindres implantés sur la carte d'alimentation finissent par gonfler, fuir, et perdre leur capacité de filtrage. Résultat : la tension s'effondre sous la charge, et le circuit de protection coupe le rétroéclairage après 2 secondes pour éviter un incendie.
Le fléau des puces Inverter et des drivers LED
Sur les anciens moniteurs, la pièce maîtresse s'appelait l'Inverter, un transformateur chargé de convertir du 12V continu en plus de 600V alternatif pour exciter le gaz des néons. Une vraie usine à gaz. Désormais, sur les écrans modernes, on parle de driver LED. C'est une puce de gestion de puissance très sensible. Imaginez un interrupteur ultra-rapide qui s'ouvre et se ferme des milliers de fois par seconde pour gérer la luminosité via la modulation de largeur d'impulsion (PWM). Si ce composant surchauffe à cause d'une mauvaise dissipation d'origine constructeur, il se met en sécurité. Vous perdez la lumière, mais la dalle continue d'afficher les pixels de votre système d'exploitation.
La mort subite d’une diode individuelle
Mais le pire reste la défaillance intrinsèque de la diode. Les constructeurs low-cost poussent parfois le courant des LED à 120% de leur capacité nominale pour afficher des fiches techniques flatteuses avec des niveaux de luminance délirants en magasin. Reste que cette stratégie réduit drastiquement la durée de vie des puces. Une LED qui claque peut se mettre soit en circuit ouvert (le courant ne passe plus du tout), soit en court-circuit. Dans le premier scénario, la bande entière s'éteint instantanément. C'est l'équivalent technologique des guirlandes de Noël bon marché des années 90 qui gâchaient le réveillon au moindre accroc.
Nappes, câbles et cartes mères : les liaisons dangereuses
Parfois, le problème ne vient ni de la lumière, ni de la puissance, mais du messager. Dans les ordinateurs portables, la liaison entre la carte mère et l'écran passe par une nappe plate blindée, appelée câble LVDS ou eDP. Ce câble transmet à la fois les données vidéo et le signal d'alimentation du rétroéclairage. À force d'ouvrir et de fermer le clapet de votre machine, disons 4 000 fois par an, les micro-fils de cuivre à l'intérieur de la charnière subissent des contraintes mécaniques brutales. Ils s'effilochent.
Le syndrome du "Flexgate" d'Apple
Le cas le plus documenté de l'histoire récente de l'informatique concerne les MacBook Pro sortis à partir de 2016. Apple avait opté pour des nappes souples trop courtes qui s'enroulaient autour de la charnière de l'écran. Avec le temps, la nappe se déchirait millimètre par millimètre. Au début, l'utilisateur constatait un effet d'éclairage de scène de théâtre en bas de l'écran (des cônes d'ombre et de lumière alternés), puis le rétroéclairage se coupait complètement dès que l'écran était ouvert à plus de 90 degrés. C'est la preuve irréfutable qu'un défaut de conception purement mécanique peut singer une panne électronique complexe.
Le fusible CMS qui saute en silence
Un autre cas de figure ultra-fréquent survient lors d'une tentative de réparation maladroite. Vous décidez de remplacer vous-même une dalle fissurée sur un PC portable Asus ou Lenovo. Vous oubliez de débrancher la batterie principale du PC (qui envoie du jus en permanence, même machine éteinte). Vous insérez la nouvelle nappe vidéo de travers. Bim. Une étincelle invisible se produit. Un minuscule fusible de protection monté en surface (CMS), souvent sérigraphié "F1" ou "F2" juste à côté du connecteur sur la carte mère, se sacrifie instantanément. Votre carte mère fonctionne toujours, votre nouvel écran aussi, à ceci près que le circuit d'alimentation du rétroéclairage est désormais physiquement coupé du reste du monde.
Diagnostic croisé : bug logiciel ou panne matérielle pure ?
Honnêtement, c'est flou pour beaucoup de techniciens de premier niveau. Avant de sortir les tournevis et de commander des pièces détachées sur des plateformes asiatiques, une vérification logicielle s'impose, même si cela divise les spécialistes sur son utilité réelle. Certains logiciels de gestion des profils de couleurs ou des mises à jour corrompues de pilotes graphiques (notamment chez Nvidia ou AMD avec certaines versions de Windows 11) peuvent envoyer des instructions erronées de gestion d'énergie à l'écran. La carte graphique ordonne alors un niveau de luminosité de 0%, simulant à la perfection un écran mort.
| Symptôme visuel constaté | Origine probable de la défaillance | Probabilité matérielle vs logicielle |
|---|---|---|
| Écran totalement noir, image visible au flash | Driver LED grillé ou bande de diodes coupée | 95% Matériel / 5% Logiciel |
| L'écran flash 1 seconde puis s'éteint | Condensateurs de l'alimentation fatigués | 100% Matériel |
| Clignotement incessant de l'intensité lumineuse | Instabilité du signal PWM ou driver en surchauffe | 80% Matériel / 20% Logiciel |
| Moitié d'écran sombre, l'autre normale | Une des rampes de LED est déconnectée ou morte | 100% Matériel |
Pour éliminer définitivement la piste du bug système, le test ultime reste universel : connectez votre machine à un moniteur externe via un câble HDMI ou DisplayPort. Si l'affichage déporté fonctionne comme un charme et que vous pouvez piloter votre système d'exploitation normalement, votre GPU (le processeur graphique) est hors de cause. Le problème est localisé à 100% dans la boucle d'affichage interne de l'appareil défectueux. Mais attention aux conclusions hâtives. Une corruption profonde du BIOS ou du firmware de gestion d'énergie (comme le SMC/T2 sur les anciens Mac) peut aussi verrouiller l'alimentation des lignes lumineuses. Un reset électrique complet (rester appuyé 60 secondes sur le bouton d'allumage sans aucune source d'énergie connectée) résout parfois le mystère sans ouvrir le châssis. Ça change la donne, et ça évite des heures de main d'œuvre inutiles.
Ces mythes techniques qui vous font changer d'écran pour rien
L'obsession du fusible grillé sur la carte mère
Dès que le noir s'installe, le reflexe consiste à accuser un composant microscopique. On s'imagine qu'un simple petit saut de tension a vaporisé le fusible SMD lié à l'alimentation des LED. Sauf que les circuits modernes intègrent des protections à réarmement automatique bien plus résilientes qu'auparavant. Remplacer ce composant sans comprendre la source du pic de courant s'avère inutile. Le nouveau sautera en moins de 0,5 seconde chrono.
Le faux coupable du réglage de luminosité logicielle
Vous redémarrez l'ordinateur en tapotant frénétiquement les touches de fonction. Une rumeur tenace affirme qu'un bug de mise à jour Windows ou macOS bloque l'intensité à zéro. C'est oublier que le micrologiciel de la dalle gère indépendamment l'allumage initial. Si le logo du constructeur ne brille pas une seconde au boot, le problème s'avère matériel. Les lignes de code n'ont aucun pouvoir sur une rampe de diodes physiquement sectionnée.
La confusion classique entre dalle HS et panne de rétroéclairage
Une confusion majeure persiste entre les cristaux liquides et la source lumineuse arrière. On pense souvent que la matrice entière est morte parce que l'affichage reste invisible. Erreur classique. Sortez la lampe torche de votre smartphone et collez-la contre le verre de votre moniteur. Vous apercevez le bureau Windows en arrière-plan ? La matrice fonctionne, mais vos diodes restent éteintes. Autant le dire, le diagnostic initial est souvent totalement erroné.
La tension induite : la cause vicieuse que les réparateurs adorent omettre
Le piège des condensateurs chimiques en fin de vie
Derrière la carcasse métallique d'un téléviseur ou d'un moniteur pro se cache la carte d'alimentation principale. Les générateurs de courant pour les rampes de LED exigent une stabilité absolue. Or, les condensateurs électrolytiques bas de gamme subissent une usure thermique constante. Ils gonflent doucement, perdent leur capacité, puis finissent par délivrer un courant haché. Les puces de contrôle détectent immédiatement cette anomalie et coupent tout par sécurité. Résultat : l'écran s'allume puis s'éteint après seulement 3 secondes d'activité.
Le phénomène d'oxydation par contact
Mais pourquoi personne ne parle des nappes de connexion flexibles ? Le passage répété d'un courant de parfois 80 volts dans des conducteurs de moins d'un millimètre crée une chaleur locale. L'humidité ambiante fait le reste. Une fine couche d'isolant invisible se forme sur les pins en cuivre. Le courant ne passe plus, la boucle de rétroéclairage se brise, le contrôleur se met en sécurité. Un simple coup de nettoyant contact électronique résout parfois ce que l'on pensait être une mort cérébrale de l'appareil. Les constructeurs préfèrent évidemment vous vendre un bloc complet à 300 euros.
Questions fréquentes sur les pannes d'affichage
Comment tester l'alimentation du rétroéclairage avec un multimètre ?
Il faut ouvrir le châssis et localiser le connecteur qui part vers la dalle LCD. Réglez votre outil sur le calibre tension continue adapté, généralement supérieur à 100 volts pour les grands écrans. Connectez les sondes aux broches positives et négatives lors du démarrage de l'appareil. Une impulsion brève suivie d'une chute à zéro indique que la carte mère envoie l'ordre, mais que les diodes sont coupées. Si aucune tension n'apparaît dès le départ, le problème provient directement de l'étage de puissance de votre carte d'alimentation.
Peut-on remplacer une seule LED grillée sur une rampe ?
La théorie des bricoleurs du dimanche affirme que oui, à grands coups de fer à souder et de pistolet à air chaud. Reste que la manipulation demande une précision chirurgicale sous microscope pour aligner la nouvelle diode sur son pad thermique. De plus, les autres composants de la bande ont subi le même vieillissement accéléré. En remplacer une seule augmente de 85% le risque de voir une voisine claquer dans les trois semaines suivantes. Remplacer le kit complet de barrettes reste la seule option viable pour retrouver une homogénéité lumineuse décente.
Pourquoi l'écran clignote-t-il avant de s'éteindre définitivement ?
Ce symptôme traduit une lutte acharnée de la puce de gestion PWM contre l'usure des matériaux. Une diode commence à court-circuiter, modifiant instantanément la résistance globale du circuit en série. Le contrôleur tente d'ajuster la tension pour compenser la perte, ce qui crée ces flashs perceptibles. (Ce phénomène touche particulièrement les téléviseurs réglés avec le contraste au maximum pendant des années). Lorsque la valeur de tolérance dépasse les limites programmées, le système capitule et coupe définitivement l'alimentation des lignes.
Le verdict de l'expert face à l'obsolescence programmée
Il est temps de poser un regard froid sur l'industrie de l'affichage moderne. Concevoir des circuits de rétroéclairage en série pure où une seule diode défaillante condamne 50 autres relève d'un choix industriel délibéré. On nous parle d'écologie, mais les réparateurs officiels refusent d'ouvrir les dalles scellées pour changer des barrettes à 15 euros. À mon avis, jeter un moniteur pro pour une simple surchauffe de connecteur est un non-sens économique et environnemental flagrant. La réparation au composant doit redevenir la norme, car les circuits intégrés survivent presque toujours aux LED qu'ils alimentent. Prenez vos outils, refusez les devis abusifs des SAV traditionnels et osez démonter ces dalles pour redonner vie à vos pixels.
