Anatomie d'une dalle LCD : pourquoi la lumière s'éteint-elle ?
Derrière l'affichage de vos séries préférées se cache une mécanique plus rustique qu'il n'y paraît. Un écran moderne, c'est un sandwich technologique. D'un côté, les cristaux liquides qui gèrent les couleurs et les formes, mais qui sont totalement incapables de produire leur propre luminosité. De l'autre, une source lumineuse massive placée juste derrière. C'est elle qui propulse les photons à travers la matrice. Les anciennes générations d'écrans plats utilisaient des tubes néons (les fameux CCFL), gourmands en énergie et sujets aux pannes de haute tension. Aujourd'hui, place aux diodes électroluminescentes.
Le passage au LED : un progrès qui a ses faiblesses
On nous a vendu la technologie LED comme éternelle, ou presque. Les fabricants affichent fièrement des durées de vie de 50 000 heures, ce qui correspond à plus de vingt ans d'utilisation classique. Sauf que la réalité du terrain est tout autre, et je pèse mes mots : l'obsolescence frappe bien plus vite que prévu. Le truc c'est que ces petites diodes sont branchées en série, comme les guirlandes électriques de notre enfance. Qu'une seule LED grille à la suite d'une surtension ou d'une surchauffe prolongée, et c'est l'ensemble du circuit qui se coupe par sécurité. Autant le dire clairement, votre écran de 55 pouces devient instantanément un équipement inutile à cause d'un composant qui coûte à peine quelques centimes d'euro sur les plateformes de pièces détachées.
Edge LED contre Direct LED : la guerre du positionnement
L'emplacement des composants change radicalement la donne lors du dépannage. Les téléviseurs fins exploitent le Edge LED, où les diodes sont reléguées sur la périphérie de la structure, la lumière étant ensuite répartie par un guide optique en plexiglas. Les modèles plus abordables ou plus haut de gamme adoptent le Direct LED, avec des lignes de diodes tapissant l'intégralité du fond de châssis. Là où ça coince, c'est que le démontage d'un système Direct LED impose de retirer entièrement la dalle de verre, une manipulation chirurgicale où le moindre faux mouvement fissure le composant principal. Les techniciens redoutent cette étape, car le plastique des diffuseurs devient cassant avec les années sous l'effet de la chaleur interne.
Le protocole du smartphone : le test ultime pour valider la panne

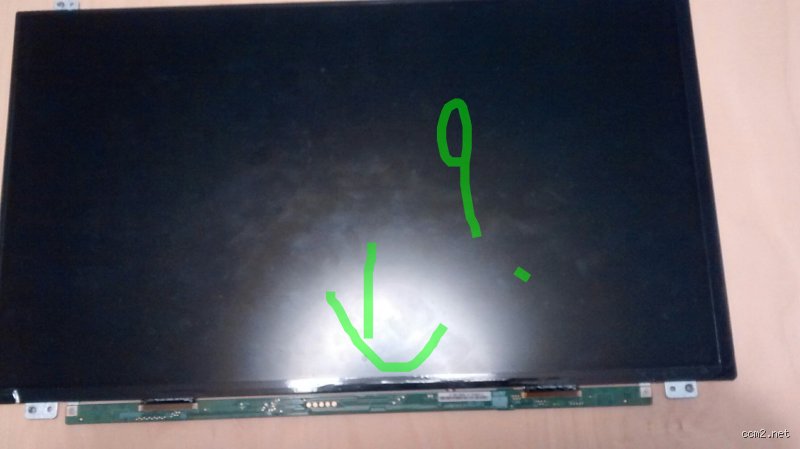

Pas besoin d'un laboratoire de métrologie pour mener l'enquête chez soi. Face à un téléviseur LG ou Samsung qui refuse d'afficher la moindre image alors que le son fonctionne encore, la panique s'installe souvent. On s'imagine déjà signer un chèque de 800 euros pour remplacer l'appareil. Reste que la méthode de la lampe de poche reste le moyen le plus fiable et le plus rapide pour isoler le coupable. Éteignez les lumières du salon pour obtenir une obscurité totale, puis allumez le flash de votre téléphone portable.
Chercher les silhouettes dans la pénombre du moniteur
Collez la source lumineuse contre le verre, inclinez-la légèrement à 45 degrés pour éviter le reflet direct qui vous éblouirait, et naviguez sur la télécommande pour changer de chaîne ou ouvrir les réglages. Est-ce que vous apercevez de pâles silhouettes mouvantes ? Si la réponse est oui, vous venez de prouver que la carte de gestion vidéo envoie bien les informations graphiques aux cristaux liquides. Le coupable est démasqué. Mais attention, si l'écran reste totalement inerte, noir comme de l'encre, la panne se situe ailleurs, probablement du côté de la carte d'alimentation principale (la carte PSU) qui a souffert lors d'un orage, ou de la carte T-CON qui gère le rafraîchissement de la matrice.
Les variantes du symptôme : le flash de la mort
Parfois, le comportement de l'appareil est plus vicieux. Vous appuyez sur le bouton de mise en marche, le logo de la marque apparaît pendant une minuscule seconde, puis tout s'assombrit. Ce phénomène, baptisé le flash de démarrage, indique que la carte de contrôle détecte une anomalie de consommation électrique sur les rampes lumineuses. Le microprocesseur coupe instantanément le courant pour éviter un incendie ou une détérioration majeure des circuits imprimés. C'est une sécurité intégrée, mais elle confirme indirectement que votre système de rétro-éclairage est défaillant.
Les pannes électriques sous le capot : au-delà des simples LED
On commet souvent l'erreur de blâmer uniquement les diodes. Pourtant, l'alimentation électrique joue un rôle majeur dans cette affaire. Sur les téléviseurs plus anciens utilisant des tubes CCFL, c'est un module nommé inverter qui génère les tensions impressionnantes, souvent proches de 1000 volts, indispensables pour amorcer le gaz des néons. Ces transformateurs miniatures n'aiment pas vieillir. Ils chauffent, accumulent de la poussière conductrice et finissent par brûler leurs bobinages en cuivre isolés par un vernis fragile.
Le rôle méconnu des condensateurs chimiques
Sur les télévisions modernes, la tension envoyée aux rampes de diodes doit être parfaitement stable. Or, les condensateurs électrolytiques présents sur la carte d'alimentation subissent des cycles thermiques intenses. Un condensateur qui gonfle perd sa capacité de filtrage. Résultat : le courant devient instable, ce qui provoque des clignotements désagréables de l'affichage avant de provoquer la destruction pure et simple des diodes en aval. On n'y pense pas assez, mais inspecter visuellement l'état des composants chimiques sur la carte de puissance permet de comprendre pourquoi le système a lâché.
Analyse comparative : défaut de rétro-éclairage ou carte T-CON HS ?
Il ne faut pas confondre l'absence de lumière et l'absence de signal. Une confusion fréquente existe entre un système d'éclairage défectueux et une panne de la carte T-CON (Timing Controller). Cette petite carte électronique fait le pont entre la carte mère et la dalle LCD. Quand elle tombe en panne, l'effet visuel peut être trompeur. Cependant, des différences majeures permettent de faire le tri entre ces deux avaries fréquentes.
Le tableau suivant permet de poser un diagnostic précis sans se tromper de cible lors de l'achat des pièces de rechange.
| Symptôme observé | Rétro-éclairage défaillant | Carte T-CON défectueuse |
|---|---|---|
| Présence du son | Oui, toujours disponible | Oui, les haut-parleurs fonctionnent |
| Réaction au test de la lampe | Image visible sous le faisceau | Aucune image, noir absolu |
| Comportement à l'allumage | Flash bref possible puis noir | Écran blanc, bandes verticales ou gris uni |
| État du voyant de veille | Normal, réagit aux ordres | Normal ou clignotement d'erreur spécifique |
Le cas de l'écran blanc mérite qu'on s'y attarde un instant. Si votre moniteur s'illumine d'une lueur laiteuse uniforme mais qu'aucune information n'apparaît, le système de lumière fonctionne au maximum de ses capacités. C'est la preuve irréfutable que le rétro-éclairage n'est pas en cause, mais que les cristaux liquides ne reçoivent plus aucune commande électrique pour s'ouvrir ou se fermer. Dans cette situation précise, orientez vos recherches vers la nappe LVDS ou vers les fusibles de la carte T-CON.
Pourquoi confond-on panne de dalle et rétroéclairage TV défectueux ?
Le diagnostic amateur vire souvent au fiasco total. L'erreur la plus partagée consiste à jeter un téléviseur aux ordures sous prétexte que l'écran reste noir après l'allumage. Tester le rétroéclairage d'un écran LED exige une rigueur chirurgicale, car l'absence d'image cache parfois un tout autre coupable.
Le piège de la carte T-CON et du signal vidéo
Une image absente n'implique pas forcément des LED grillées. La carte T-CON, ce petit cerveau qui distribue les pixels, flanche régulièrement. Quand elle meurt, la dalle n'affiche plus rien du tout, sauf que le système lumineux situé juste derrière continue de fonctionner parfaitement. Résultat : vous croyez à une panne de diode alors que le circuit logique est simplement pétrifié. Pour éviter ce contresens, observez les bords du cadre dans le noir complet. Une légère lueur diffuse prouve instantanément que vos rampes de LED sont hors de cause.
La confusion avec l'alimentation générale du téléviseur
Un écran qui refuse de s'illuminer souffre parfois d'une défaillance de sa carte Power Supply. Les condensateurs chimiques fatiguent vite. S'ils gonflent, la tension s'effondre. Autant le dire, le problème vient alors des composants de régulation et non des bandes lumineuses. Les bricoleurs du dimanche commandent des kits de LED neufs pour rien, oubliant de vérifier si le testeur de rétroéclairage TV indique bien une tension de sortie correcte sur la carte principale.
Le mythe du flash blanc au démarrage
Beaucoup pensent qu'un écran flashant brièvement à l'allumage possède des LED en parfait état. C'est faux. Ce sursaut lumineux intermittent traduit précisément la mise en sécurité de l'alimentation. Le circuit intégré détecte une anomalie de consommation sur une seule diode et coupe tout dans la foulée (une microseconde suffit à bloquer le système). Ne vous fiez jamais à cette agonie lumineuse pour décréter que le matériel fonctionne.
L'astuce de l'expert : le choc thermique et la tension de rampe
Les techniciens chevronnés n'utilisent pas seulement la fameuse technique de la lampe torche pour déceler des silhouettes sur la dalle. Un aspect méconnu concerne la dilatation mécanique des matériaux dans les téléviseurs modernes de grande taille. Mais comment débusquer une panne intermittente qui ne survient qu'après deux heures d'utilisation ?
Le phénomène de la soudure craquelée sous les diffuseurs
Le courant permanent fait chauffer les bandeaux rigides. Les points de connexion subissent un stress thermique intense, ce qui provoque des micro-fissures invisibles à l'œil nu. À froid, le contact électrique persiste à ceci près que la chaleur dilate le support métallique après quelques minutes, ouvrant le circuit de manière définitive. Si votre appareil s'éteint tout seul après avoir fonctionné un moment, l'utilisation d'une bombe de froid givrant sur les connecteurs s'avère redoutable pour confirmer ce défaut thermique récurrent.
FAQ : Tout savoir sur les défaillances de luminosité LCD
Quel est le prix moyen pour réparer un problème de rétroéclairage ?
Le coût varie considérablement selon que vous passiez par un professionnel ou que vous tentiez l'aventure en solo. Un réparateur indépendant facturera généralement entre 150 et 300 euros pour remplacer l'intégralité des bandeaux sur un écran de taille standard. Les composants bruts, achetés directement sur des plateformes spécialisées, ne coûtent pourtant qu'entre 25 et 65 euros selon les marques. Reste que la main-d'œuvre représente 80% de la facture finale en raison du risque immense de casser la dalle de verre ultra-fine au moment du démontage.
Peut-on changer une seule LED grillée sur une rampe ?
Cette tentative de sauvetage artisanal s'avère être une fausse bonne idée dans la quasi-totalité des cas constatés. Souder une nouvelle diode individuelle demande une précision de micro-horloger sous peine de faire fondre le support en plastique. De plus, les autres composants lumineux du bandeau ont subi le même vieillissement accéléré et risquent de claquer la semaine suivante. Les statistiques des ateliers montrent que 92% des réparations partielles lâchent à nouveau avant trois mois d'utilisation. Il faut impérativement remplacer l'ensemble des kits de barrettes pour garantir la pérennité du diffuseur.
Pourquoi le rétroéclairage des écrans Edge LED tombe-t-il plus vite en panne ?
Cette technologie concentre toutes les diodes sur un seul ou deux côtés du cadre de l'appareil. Cette disposition engendre une densité thermique extrême puisque moins de composants doivent produire une lumière équivalente à un système Direct LED complet. Les profils en aluminium sur lesquels elles sont collées peinent à dissiper les calories excédentaires, atteignant parfois des températures de plus de 70 degrés en fonctionnement intensif. Or, cette surchauffe chronique accélère la dégradation de la couche de phosphore jaune, détruisant la jonction électrique bien avant la fin de vie théorique promise par les constructeurs.
Le verdict technique sur l'obsolescence de nos écrans
Le rétroéclairage constitue le véritable talon d'Achille des téléviseurs modernes. Les fabricants poussent la luminosité d'usine à son maximum absolu pour flatter la rétine des acheteurs dans les rayons des magasins, condamnant les diodes à une mort précoce. Baisser le paramètre d'intensité lumineuse à 70% dans les réglages de votre menu reste la seule action concrète pour doubler la longévité de votre appareil. Jeter un écran complet pour quelques composants défaillants à deux euros est un non-sens écologique total auquel les consommateurs doivent désormais s'opposer par la réparation personnelle. C'est difficile, risqué, exigeant, mais l'économie financière justifie amplement de surmonter la peur du tournevis.
