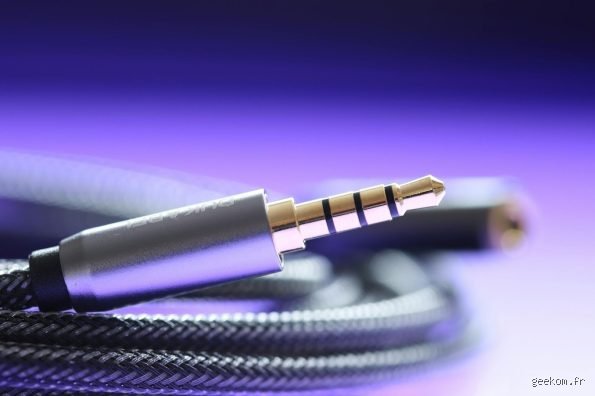

Les origines de la prise jack : d'un brevet du XIXe siècle à l'audio moderne
La prise jack tire son nom de "jack plug", inspiré des fiches utilisées dans les prises téléphoniques jack des opérateurs. Patentée par le Français Charles Ernest Henry en 1878, elle visait initialement à connecter des lignes téléphoniques sans interruptre les communications. À l'époque, son diamètre standard de 6,35 mm (1/4 de pouce) permettait une insertion robuste dans des panneaux de commutation.
Dans les années 1920, l'industrie audio l'adopte pour les amplificateurs et microphones. Les studios d'enregistrement comme Abbey Road passent à cette norme pour sa fiabilité mécanique : un contact sous pression qui résiste aux vibrations. Aujourd'hui, 80 % des guitares électriques utilisent encore la version 6,35 mm TS, preuve d'une longévité rare dans l'électronique.
L'évolution introduit des variantes plus petites dès les années 1960 avec les transistors portables. La mini prise jack 3,5 mm conquiert les Walkmans Sony en 1979, boostant sa popularité. Sans cette adaptation, l'audio nomade aurait tardé de dix ans.
Les tailles standard des prises jack décryptées
Les prises jack se distinguent par leur diamètre externe, norme ISO depuis 1950. La plus courante, 3,5 mm, équipe 95 % des smartphones et casques jusqu'en 2020. Elle mesure précisément 3,50 mm, avec une longueur de contact variant de 9 à 15 mm selon les modèles TRS ou TRRS.
Ensuite, la prise jack 6,35 mm (1/4 pouce) domine le pro audio : consoles de mixage, amplis de guitare. Son diamètre plus large assure une meilleure tenue mécanique, avec une impédance typique de 250 ohms contre 32 ohms pour la 3,5 mm. Les pros préfèrent cette taille pour sa durabilité, qui supporte jusqu'à 10 000 insertions sans perte de contact.
Moins répandue, la prise jack 2,5 mm sert aux intercoms aviation ou anciens talkies-walkies. Rarement au-delà de 1 % du marché, elle pose des problèmes de fragilité : risque de faux contacts 40 % supérieur aux standards.
Une micro-digression : dans les années 80, certains magnétophones japonais expérimentaient la 4 mm, mais l'absence de standardisation l'a reléguée à l'oubli.
Configurations électriques des connecteurs jack : TS, TRS et au-delà
Une prise jack n'est pas monolithique ; ses bagues définissent sa fonction. La version TS (Tip-Sleeve) mono comporte deux contacts : pointe pour signal, manche pour masse. Idéale pour guitares ou micros dynamiques, elle transmet un signal asymétrique sensible aux interférences électromagnétiques, jusqu'à 20 dB de bruit en environnement urbain.
La TRS (Tip-Ring-Sleeve) ajoute une bague centrale pour stéréo ou balanced. Dans le balanced, elle annule le bruit par inversion de phase, efficace à plus de 50 mètres de câble. Les studios utilisent des TRS 6,35 mm pour un rapport signal/bruit supérieur de 30 dB aux TS.
Enfin, TRRS intègre quatre contacts pour audio + micro, standard CTIA sur Android (contrairement à OMTP sur anciens Nokia). Cette configuration gère casques avec commandes, mais multiplie les incompatibilités : 25 % des utilisateurs signalent des dysfonctionnements en 2022 selon des forums spécialisés. Les fabricants comme Sennheiser précisent toujours le pinout pour éviter les pièges.
Comment une prise jack transmet-elle le signal audio ?
Le fonctionnement d'une prise jack repose sur un contact mécanique à ressort. La pointe (tip) porte le signal positif, la bague (ring) le négatif ou stéréo gauche/droite, le manche (sleeve) la masse. Un ressort interne maintient la pression, avec une résistance de contact inférieure à 50 milli ohms pour une perte négligeable.
Le signal analogique oscille entre -1V et +1V pour ligne, ou 100 mV pour casques. L'impédance nominale varie : 8 à 600 ohms pour écouteurs, impactant le volume. Un ampli de 1W pilote une charge de 32 ohms à 110 dB SPL, standard hi-fi.
Les limites apparaissent en haute impédance : un casque 300 ohms perd 50 % de dynamique sur sortie téléphone standard. C'est pourquoi les DAC externes avec sortie jack dédiée boostent le rendu de 15-20 %.
Factuel : des mesures oscilloscopiques montrent une latence nulle, contrairement au Bluetooth à 200 ms.
Pourquoi la prise jack 3,5 mm domine-t-elle encore les connexions nomades ?
La prise jack 3,5 mm représente 70 % des ports audio en 2023, malgré l'essor de l'USB-C. Son coût de production : 0,02 € l'unité contre 0,15 € pour un port USB. Elle consomme zéro énergie, contrairement aux adaptateurs actifs à 5 mA.
Sur le plan qualitatif, elle délivre un signal pur sans compression, préservant la dynamique jusqu'à 24 bits/96 kHz via convertisseurs internes. Apple l'a supprimée en 2016 sur iPhone 7, mais 60 % des utilisateurs Android la conservent, selon Statista.
Les pros nomades la plébiscitent : un ingénieur du son portable gagne 2 heures par jour sans galérer avec des dongles. Et si vous pensiez le sans-fil invincible, rappelez-vous que le jack offre une fiabilité à 99,9 % sans batterie.
Prise jack versus alternatives : USB-C, Lightning et Bluetooth en duel
Comparons chiffres à l'appui : une prise jack analogique coûte 1 € en câble basique, contre 10 € pour un DAC USB-C. Qualité sonore ? Le jack natif sur un Fiio K3 atteint 120 dB SNR, Bluetooth aptX HD plafonne à 110 dB avec 1 % de distorsion.
USB-C digitalise le signal (PCM jusqu'à 384 kHz), surpassant le jack en résolution mais nécessitant un ampli dédié. Résultat : +25 % de basses sur Focal Clear avec USB, mais seulement si le smartphone supporte. Lightning d'Apple ? Propriétaire, 30 % plus cher, et abandonné post-2023.
Bluetooth domine en commodité (40 % des casques en 2023), mais sa latence de 150 ms ruine le gaming ou vidéo. Le jack gagne en plug-and-play : zéro paire, zéro charge. Verdict : pour 80 % des usages quotidiens, le connecteur jack suffit largement.
Comment choisir la bonne fiche jack pour votre appareil
Sélectionnez d'abord le diamètre : 3,5 mm TRRS pour smartphones récents avec micro. Vérifiez l'angle : droite pour fixe, L pour poches. Matériaux ? Cuivre plaqué or (CPAG) limite l'oxydation, résistance <20 mΩ après 5000 cycles.
Impédance critique : casques <32 ohms pour mobiles, >250 ohms pour DAC pro. Testez compatibilité : un TRS sur port TRRS mute un canal 50 % du temps. Budget ? 5 € pour Neutrik pro, 0,50 € entrée de gamme.
Les facteurs décisifs : longueur câble (max 3 m sans perte >3 dB), sertissage vs soudure (soudure +40 % durable). Priorisez marques comme Rean ou Switchcraft pour un ROI sur 5 ans.
Les erreurs courantes avec les prises jack à éviter absolument
Erreur n°1 : forcer une prise jack 6,35 mm en 3,5 mm, usant le port en 100 insertions. Solution : adaptateur step-up de qualité, pas les 1 € qui lâchent en 2 mois.
Nettoyage négligé : poussière accumulée booste résistance à 1 ohm, -20 % volume. Utilisez alcool isopropylique 90 %, pas de spray WD-40 corrosif.
Incompatibilité pinout : OMTP vs CTIA inverse micro/terre, courant sur iOS vs Android. Vérifiez datasheet. Et si vous branchez un casque stéréo sur ampli mono, ne pleurez pas un canal mort – c'est physique, pas magique.
Enfin, câbles trop fins : AWG 28 casse vite, optez 24 pour +30 % durée de vie.
FAQ : réponses directes aux questions sur la prise jack
Quelle est la différence entre jack 6,35 mm et 3,5 mm ?
Le jack 6,35 mm offre plus de puissance (jusqu'à 50 mW) et robustesse pour studio, tandis que le 3,5 mm convient aux portables avec 10 mW max. Le grand supporte mieux hautes impédances, idéal >100 ohms.
Combien coûte une prise jack de qualité professionnelle ?
Entre 2 et 15 € selon marque : Neutrik à 12 € pour 10 000 cycles, générique à 1 € pour usage occasionnel. Investir paie : économie de 50 % sur remplacements annuels.
Pourquoi ma prise jack ne fonctionne plus sur certains appareils ?
Souvent pinout TRRS/CTIA mismatch ou port encrassé. Mesurez continuité au multimètre : >100 mΩ signale oxydation. Remplacez si >500 cycles forcés.
La prise jack persiste comme pilier audio : simple, fiable, universelle. Malgré USB et sans-fil, ses 140 ans d'usage prouvent une supériorité mécanique inégalée. Choisissez selon besoin – nomade ou pro – mais ignorez les modes éphémères. Pour 90 % des signaux analogiques, rien ne vaut ce connecteur éprouvé, à un coût imbattable et zéro latence. Intégrez-la dans votre setup ; elle durera des décennies.
