Grundlagen der Elektrotechnik: Was ist ein MCB und wie funktioniert der Schutzmechanismus?

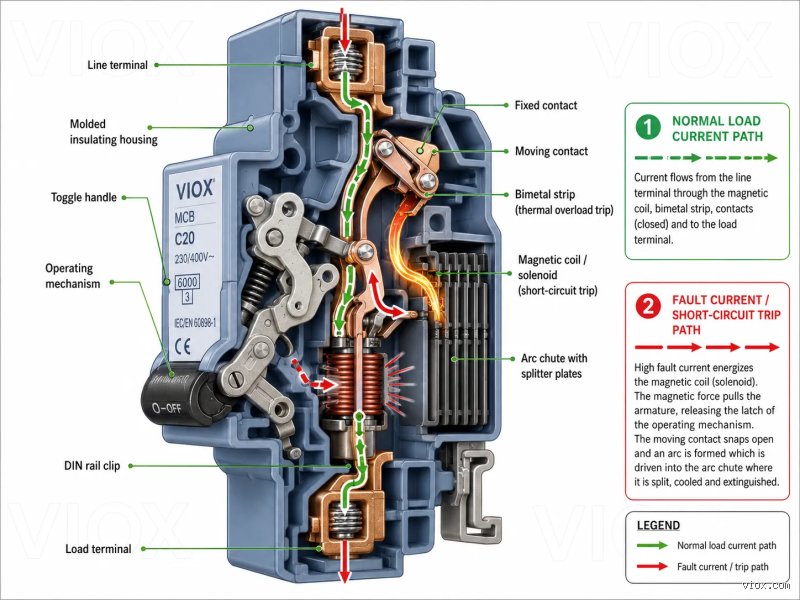

Der moderne Sicherungsautomat hat die alten Schmelzsicherungen längst verdrängt. Warum? Weil man ihn nach einem Fehler einfach wieder hochklappen kann – vorausgesetzt, die Ursache wurde behoben. Das Herzstück jedes MCB besteht aus zwei völlig unterschiedlichen Auslösemechanismen, die Hand in Hand arbeiten: einem thermischen und einem elektromagnetischen Auslöser.
Der thermische Bimetallstreifen für lange Überlasten
Stellen Sie sich vor, Sie schalten gleichzeitig den Wasserkocher, die Mikrowelle und den Föhn an einer einzigen Steckdose ein. Hier fließt nun dauerhaft mehr Strom, als die Kupferleitung vertragen kann. Der Bimetallstreifen im Inneren des Schalters erwärmt sich langsam, biegt sich durch die unterschiedliche Ausdehnung zweier Metalle durch und löst nach einigen Sekunden oder Minuten die Mechanik aus. Das ist träge, aber extrem präzise. Wenn die Nennstromstärke von beispielsweise 16 Ampere um etwa 13 bis 45 Prozent überschritten wird, greift genau dieses Prinzip, um ein Schmelzen der Isolierung in Ihren Wänden zu verhindern.
Der elektromagnetische Schlaganker bei plötzlichem Kurzschluss
Beim Kurzschluss zählt dagegen keine Minute, sondern jede Millisekunde. Fließen plötzlich hunderte Ampere – etwa weil eine Beschädigung im Kabel Phase und Neutralleiter direkt verbindet –, baut eine integrierte Spule im Bruchteil einer Sekunde ein massives Magnetfeld auf. Ein Schlaganker schießt heraus und trennt den Kontakt in weniger als 10 Millisekunden. Das verhütet Explosionen. Aber woher weiß der Schalter eigentlich, wie viel Dynamik er tolerieren darf, ohne bei jedem normalen Einschaltstrom einer LED-Lampe sofort herauszuspringen?
Überlastung des Stromkreises: Der häufigste Grund für eine Auslösung
Und da wären wir auch schon beim Klassiker der Haushaltsprobleme. Wir stopfen immer mehr Elektronik in Altbauten, deren Verkabelung oft noch aus den 1980er Jahren stammt. Damals verbrauchte ein Haushalt im Schnitt knapp 2.800 Kilowattstunden pro Jahr – heute liegt dieser Wert durch Dauerverbraucher, Gamer-PCs und Induktionsfelder spürbar höher.
Die Summenwirkung moderner Haushaltsgeräte
Die Sache ist nämlich die: Ein einzelnes Gerät bringt das System selten zum Einsturz. Es ist das Zusammenspiel. Ein Wasserkocher zieht locker 2.200 Watt, der Toaster schlägt mit 900 Watt zu Buche, und wenn dann noch die Waschmaschine aufheizt (weitere 2.000 Watt), summiert sich die Last an einer Phase schnell auf über 5.000 Watt. Ein typischer B-16-Automat verkraftet aber maximal rund 3.680 Watt Dauerlast bei 230 Volt Netzspannung. Da muss die Sicherung zwangsläufig fliegen. Das ist kein Defekt der Elektrik, sondern gelebter Brandschutz.
Der tückische Raum-Effekt in Mietwohnungen
Besonders trickreich wird es in Gebäuden, in denen ganze Räume – oder sogar zwei Nebenzimmer samt Flur – über eine einzige Sicherung laufen. Sie schalten im Arbeitszimmer den Laserdrucker an, während im Wohnzimmer der Staubsauger läuft, und plötzlich sitzt die ganze Familie im Dunkeln. Wer denkt da schon sofort an die gemeinsame Phasenaufteilung hinter der Tapete?
Der klassische Kurzschluss: Wenn Phase auf Neutralleiter trifft
Ein Kurzschluss ist der radikale Bruder der Überlastung. Hier fließt der Strom nicht langsam zu viel, sondern schlägt explosionsartig über eine Brücke mit vernachlässigbarem Widerstand um.
Nagetierbisse, Bohrlöcher und gealterte Isolierungen
Die Auslöser sind extrem vielfältig. Manchmal ist es das Bildeinhalten am Sonntagnachmittag, bei dem der 6-Millimeter-Dübel exakt die Steglitung trifft (wozu man sagen muss: Wer ohne Leitungssucher bohrt, fordert das Glück auch heraus). Ein anderes Mal knabbert der Marder im Dachgeschoss die Dämmung an. Auch Alterung spielt eine gigantische Rolle. Isolierung aus PVC versprödet nach 30 bis 40 Jahren, wird rissig, und schon reicht etwas Luftfeuchtigkeit im Bad, um einen Lichtbogen zwischen den Leitern zu zünden. Das Ergebnis ist eine sofortige MCB-Auslösung mit einem lautvernehmlichen Knall.
Der schleichende Erdschluss und die Verwechslung mit dem RCD
Hier treffen wir auf ein Missverständnis, das selbst gestandenen Heimwerkern regelmäßig unterläuft. Ist es wirklich der MCB oder hat nicht doch der FI-Schalter (RCD) ausgelöst?
Unterschied zwischen Leitungsschutz und Personenschutz
Während der Leitungsschutzschalter rein die Kabel vor Hitze schützt, misst der Fehlerstromschutzschalter (RCD) das Gleichgewicht zwischen hin- und zurückfließendem Strom. Entweicht Strom über ein defektes Gehäuse in die Erde – etwa wenn das Bügeleisen einen Körperschluss hat –, schaltet der RCD bereits ab 30 Milliampere Abweichung ab. Dennoch gibt es moderne Kombigeräte, sogenannte RCBOs, die beide Funktionen in einem einzigen Gehäuse vereinen. Fliegt ein solcher Schalter heraus, bleibt ohne tiefergehende Messung oft völlig unklar, ob nun ein Isolationsfehler gegen Erde oder schlicht ein überlastetes Netz die Ursache war.
