Le nanomètre : Pourquoi cette unité est-elle si cruciale aujourd'hui ?
Le passage au nanomètre n'est pas juste une mode scientifique ; c'est une nécessité technique, surtout depuis le début des années 2000. Pourquoi ? Parce que nous avons appris à manipuler le monde à cette échelle. Avant ça, on travaillait principalement en micromètres (µm), ce qui est mille fois plus grand. Imaginez : si un cheveu humain faisait la taille de la Terre, 1 nm serait l'équivalent d'une petite bactérie. Cela illustre l'énormité de la réduction d'échelle que nous avons subie dans l'ingénierie.
Selon moi, la raison principale de cette obsession pour le 1 nm réside dans l'électronique. Les lois de la physique deviennent capricieuses quand on rétrécit trop. À cette échelle, les effets quantiques, comme l'effet tunnel, commencent à jouer les trouble-fête, rendant les composants moins fiables s'ils ne sont pas parfaitement conçus. Du coup, maîtriser cette dimension, c'est maîtriser la prochaine génération de microprocesseurs et de dispositifs médicaux.

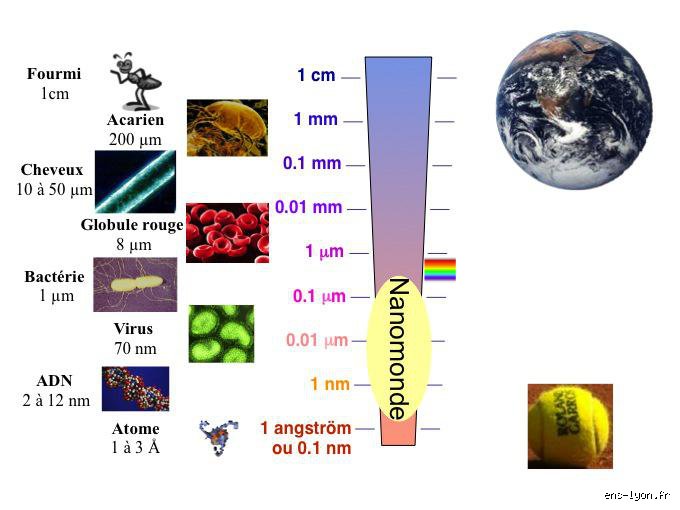

La comparaison qui aide (un peu) à se situer
Pour donner une idée concrète, la double hélice de l'ADN, cette fameuse structure qui nous définit, a un diamètre d'environ 2 nm. Donc, un objet mesurant 1 nm est à peu près deux fois plus fin que la structure de base de notre propre code génétique. D'ailleurs, si vous prenez une feuille de papier standard, son épaisseur est de l'ordre de 100 000 nm. C'est vertigineux, n'est-ce pas ? On parle ici de couper la feuille de papier en cent mille couches pour arriver à notre fameux 1 nm.
Les acteurs naturels : Qu'est-ce qui se cache naturellement à cette échelle ?
Ce qui mesure 1 nm, ce n'est pas seulement ce que nous fabriquons. Dans la nature, c'est le royaume des molécules et des atomes. Un atome d'hydrogène est minuscule, environ 53 picomètres (0.053 nm), mais si l'on considère des atomes plus lourds ou des petits assemblages, on arrive vite dans la zone 1 nm. Par exemple, les plus petits virus connus, ceux qui infectent les bactéries (les bactériophages), ont des capsules dont la taille minimale oscille autour de quelques dizaines de nanomètres, mais leurs protéines constitutives sont souvent dans la plage basse du nanomètre.
J'ai remarqué que beaucoup de gens pensent aux nanoparticules, mais il faut distinguer la taille d'une particule de la taille d'une molécule. Une particule de dioxyde de titane (un filtre solaire courant) peut être de 50 nm, donc bien plus grosse. Mais une molécule d'eau, c'est moins d'un dixième de nanomètre. Donc, 1 nm, c'est souvent la taille des blocs de construction moléculaires ou des jonctions critiques dans les systèmes biologiques complexes.
L'ère de l'ingénierie : Quand l'homme atteint-il le 1 nm ?
L'exploit humain le plus médiatisé en lien avec le nanomètre concerne la lithographie. Pour fabriquer les puces électroniques actuelles – celles qui font tourner nos téléphones et nos ordinateurs – on utilise des longueurs d'onde lumineuses et des techniques de gravure extrêmement fines. Historiquement, quand on parlait de nœuds technologiques (par exemple, 10 nm, puis 7 nm), on se référait vaguement à la taille des transistors, même si la métrique exacte a évolué.
Aujourd'hui, les transistors les plus avancés en production de masse, ceux qui équipent les puces haut de gamme, ont des longueurs de grille (gate length) qui flirtent avec les 5 nm, voire moins en termes effectifs de canal. Le 1 nm, c'est donc l'horizon technologique actuel, le Graal que les laboratoires visent pour la prochaine décennie. Cela implique de pouvoir déposer des couches d'un seul atome, ce qui est un défi colossal en termes de contrôle de processus.
Le défi des transistors modernes
Le problème avec le 1 nm, ce n'est pas juste de dessiner une ligne de cette taille ; c'est de s'assurer que cette ligne est un interrupteur fiable. Quand vous avez une structure de 1 nm, vous avez peut-être seulement 5 ou 6 atomes alignés pour former la barrière qui bloque le courant. Si un seul atome bouge ou si une impureté se glisse, le transistor fuit, ou il ne s'allume plus. Cela dit, les chercheurs expérimentent avec des matériaux bidimensionnels, comme le graphène ou le MoS2, qui permettent d'atteindre des épaisseurs d'une seule couche atomique, ce qui est, par définition, dans cette gamme de mesure.
Comment visualise-t-on (ou pas) une dimension d'un milliardième de mètre ?
C'est là que ça devient vraiment intéressant, car on ne peut rien voir. Oubliez les microscopes optiques, la lumière visible a une longueur d'onde beaucoup trop grande (autour de 400 à 700 nm) pour "voir" quelque chose d'aussi petit. Il faut utiliser des outils qui ne dépendent pas de la lumière.
Nous utilisons principalement le Microscope à Force Atomique (AFM) ou le Microscope à Effet Tunnel (STM). Le STM, par exemple, fonctionne en faisant passer un courant entre une pointe extrêmement fine (qui peut se terminer par un seul atome) et la surface que l'on étudie. En mesurant les variations de ce courant, on cartographie la topographie de la surface, atome par atome. Je pense que c'est fascinant de se dire que nous avons des machines capables de "sentir" la présence d'un atome individuel et de le mesurer avec une précision sub-nanométrique.
Les erreurs de perception courantes autour du 1 nm
La première erreur, c'est de croire que tout est basé sur la même technologie. Quand on entend "nanotechnologie", on imagine souvent des robots microscopiques, un peu à la science-fiction. En réalité, la majorité de la nanotechnologie actuelle, c'est de la microfabrication extrêmement précise, pas de l'assemblage atomique contrôlé pour créer de nouvelles structures complexes, même si cette dernière approche progresse.
Une autre confusion fréquente est de penser que 1 nm est toujours la limite inférieure. Pas du tout. Les chercheurs travaillent déjà sur des structures de l'ordre du picomètre (1 pm = 0.001 nm). Quand on parle de 1 nm, on parle souvent de la taille d'un canal ou d'une couche, mais l'ingénierie va plus loin, vers la manipulation de la structure électronique elle-même, ce qui est encore plus fin.
Au-delà du 1 nm : Que se passe-t-il quand on va vers le picomètre ?
Si 1 nm est l'échelle des molécules et des premières couches atomiques dans les semi-conducteurs, le picomètre, c'est vraiment le cœur de l'atome, la distance entre les noyaux. À cette échelle, on ne parle plus de matériaux au sens classique, mais de physique nucléaire ou de chimie quantique pure. Les distances entre les électrons et le noyau se mesurent en dizaines ou centaines de picomètres.
D'ailleurs, c'est le domaine des rayons X de très haute énergie et des accélérateurs de particules pour sonder ces structures. Je crois que la différence fondamentale est que le nanomètre est encore accessible à une certaine forme d'ingénierie de surface et de dépôt, tandis que le picomètre requiert des outils d'analyse qui sondent l'énergie intrinsèque des liaisons atomiques. C'est une transition entre l'ingénierie des matériaux et la physique fondamentale.
Conclusion : Le 1 nm, une fenêtre sur l'avenir
Pour récapituler, ce qui mesure 1 nm, ce sont principalement les structures atomiques fines, les couches d'isolant critiques dans les puces de pointe, et les dimensions de certaines molécules biologiques fondamentales. C'est une mesure qui symbolise notre capacité à contrôler la matière à son niveau le plus élémentaire. Si vous entendez parler de nouvelles avancées en médecine ou en informatique, il y a de fortes chances que la prouesse technique soit liée à une maîtrise de cette échelle incroyablement réduite. La prochaine fois que vous tiendrez votre smartphone, souvenez-vous que ses composants internes sont sculptés avec une précision qui défie l'imagination, flirtant avec ce fameux milliardième de mètre.
