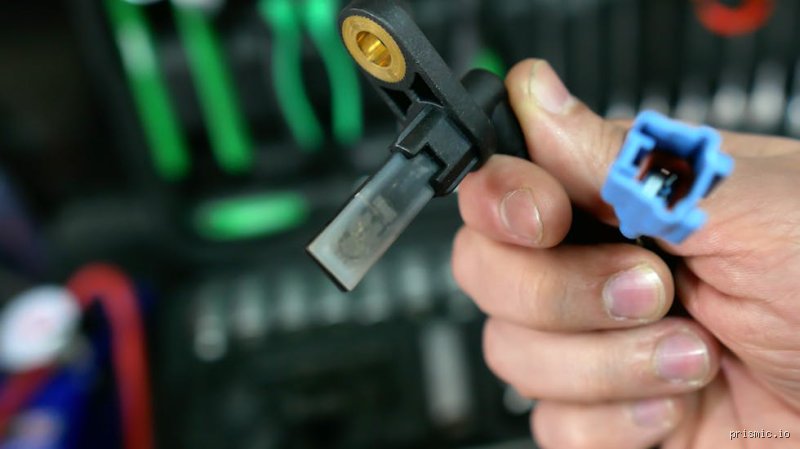

Les fondamentaux technologiques du capteur de vitesse automobile
Pour comprendre ce qu'est réellement ce composant, il faut s'éloigner de l'image simpliste du vieux câble rotatif qui reliait physiquement la boîte de vitesses au tableau de bord. Aujourd'hui, nous parlons de capteurs de position et de vitesse angulaire. Le principe repose sur l'interaction entre un élément fixe (le capteur lui-même) et un élément rotatif (une roue phonique ou une bague magnétique). Lorsque la roue tourne, les dents ou les pôles magnétiques passent devant le nez du capteur, créant une variation de flux magnétique. Cette variation est immédiatement transformée en une suite d'impulsions électriques.
La précision de cette mesure dépend de ce qu'on appelle l'entrefer, c'est-à-dire l'espace millimétrique situé entre le capteur et la cible rotative. Un entrefer trop large, souvent causé par une accumulation de corrosion ou de débris ferreux, et le signal devient illisible pour l'unité de commande électronique (ECU). Dans le domaine automobile, le capteur de vitesse de roue est souvent confondu avec le capteur ABS, bien qu'ils remplissent techniquement la même fonction : informer le système de la vitesse de rotation précise de chaque roue pour détecter un blocage imminent ou une perte d'adhérence. On estime que sur un véhicule moderne, les données de vitesse sont rafraîchies toutes les 10 à 20 millisecondes, une réactivité nécessaire pour que les systèmes de sécurité interviennent avant même que le conducteur ne perçoive le danger.
L'opposition technique : capteur inductif vs effet Hall
Le marché se divise principalement en deux familles technologiques : les capteurs passifs (inductifs) et les capteurs actifs (à effet Hall). Le capteur inductif est le doyen. Il génère son propre courant alternatif grâce à un aimant permanent entouré d'une bobine de cuivre. Plus la roue tourne vite, plus la tension et la fréquence du signal augmentent. Son grand défaut est son incapacité à lire des vitesses très faibles, car en dessous de 3 ou 5 km/h, le signal généré est trop faible pour être interprété. C'est pour cette raison que les anciens systèmes ABS "lâchaient" souvent juste avant l'arrêt complet du véhicule.
Le capteur de vitesse actif, utilisant l'effet Hall, domine désormais la production mondiale. Contrairement au modèle inductif, il doit être alimenté électriquement (généralement en 5V ou 12V). Il intègre un circuit intégré qui traite le signal directement à la source pour renvoyer un signal carré propre (On/Off). L'avantage est colossal : il peut mesurer une rotation presque nulle, permettant une gestion ultra-précise de l'aide au démarrage en côte ou des systèmes de conduite autonome. De plus, sa sensibilité aux parasites électromagnétiques est bien moindre, un point crucial dans nos véhicules saturés d'ondes et de faisceaux électriques complexes.
Je considère que le choix entre ces deux technologies n'est pas qu'une question de coût, mais de philosophie de conception : là où l'inductif brille par sa robustesse brute et l'absence d'alimentation, l'effet Hall s'impose par une intelligence embarquée devenue indispensable. Le coût de fabrication d'un capteur Hall a chuté de près de 40 % en dix ans, achevant de marginaliser les solutions passives sur le segment du neuf.
Le rôle crucial du Vehicle Speed Sensor (VSS) dans la transmission
Au-delà des roues, le capteur de vitesse de transmission, souvent appelé VSS, surveille l'arbre de sortie de la boîte de vitesses. Cette donnée est fondamentale pour la gestion des passages de rapports sur les boîtes automatiques et robotisées. Sans une information fiable sur la vitesse de sortie, le calculateur de transmission (TCM) serait incapable de décider s'il doit engager le quatrième ou le cinquième rapport, provoquant des à-coups violents ou une mise en sécurité du moteur (mode dégradé).
Ce capteur influence également le régulateur de vitesse et le compteur kilométrique. Si vous avez déjà vu votre aiguille de tachymètre osciller follement ou rester bloquée à zéro alors que vous roulez à 110 km/h, c'est le VSS qui est en cause. Sur certains modèles de camions ou de véhicules utilitaires, ce capteur est scellé pour éviter toute manipulation frauduleuse du tachygraphe, soulignant son importance légale et sécuritaire. La précision requise est ici de l'ordre de 98 % à 99,5 %, car une erreur de lecture se répercute directement sur l'odomètre et donc sur la valeur résiduelle du véhicule lors de sa revente.
Petit détail technique souvent ignoré : le VSS participe aussi à l'optimisation de la consommation. En connaissant la vitesse exacte et la charge moteur, l'ECU peut couper l'injection en phase de décélération (frein moteur) de manière beaucoup plus agressive. C'est une micro-gestion qui, cumulée sur des milliers de kilomètres, permet de gagner quelques précieux décilitres de carburant.
Comment le capteur de vitesse révolutionne le cyclisme moderne ?
Le monde du vélo a connu une mutation radicale avec l'arrivée des capteurs de vitesse sans fil et l'explosion du VAE (Vélo à Assistance Électrique). Pour un cycliste sportif, le capteur fixé sur le moyeu remplace avantageusement le GPS dans les zones boisées ou urbaines où le signal satellite est erratique. Ces capteurs utilisent généralement des accéléromètres internes pour calculer la rotation sans nécessiter d'aimant sur les rayons, une simplification mécanique bienvenue.
Sur un vélo électrique, le capteur de vitesse est le gardien de la conformité légale. En Europe, l'assistance doit se couper strictement à 25 km/h. Le capteur envoie l'information au moteur qui réduit progressivement son couple à l'approche de cette limite. Les fabricants rivalisent d'ingéniosité pour intégrer ces capteurs de manière invisible, car ils sont la cible privilégiée des kits de débridage. Un capteur de vitesse de vélo coûte entre 30 € et 80 € selon le protocole de communication utilisé (ANT+ ou Bluetooth Smart), une paille comparée aux enjeux de sécurité et de garantie légale qu'il représente.
Il est d'ailleurs amusant de noter que certains puristes du "poids plume" rechignent encore à installer ces 15 grammes de plastique, alors qu'ils transportent souvent un smartphone de 200 grammes dans leur poche arrière. La précision d'un capteur magnétique reste pourtant supérieure de 3 % à 5 % par rapport à un calcul basé uniquement sur la puce GPS d'un compteur d'entrée de gamme.
Les symptômes de défaillance : quand le capteur perd le nord
Identifier un capteur de vitesse défectueux demande un certain sens de l'observation technique. Le symptôme le plus flagrant est l'allumage simultané des voyants ABS, ESP et parfois du témoin moteur. En effet, si le calculateur ne reçoit plus d'information cohérente de la part d'une roue, il désactive par prudence toutes les assistances liées au freinage et à la stabilité. Le véhicule reste freusable, mais sans l'antiblocage, ce qui change radicalement le comportement en cas d'urgence.
D'autres signes plus subtils incluent : - Une direction assistée qui devient soudainement très dure ou trop souple (si elle est asservie à la vitesse). - Un régulateur de vitesse impossible à enclencher. - Des ratés à l'allumage ou un ralenti instable sur certains modèles où le signal de vitesse influe sur la cartographie d'injection. - Une boîte de vitesses automatique qui "cherche" ses rapports ou reste bloquée en troisième (limp mode).
Le diagnostic professionnel se fait via la prise OBD (On-Board Diagnostics). Un technicien pourra visualiser les "flux de données réels" et constater qu'une roue affiche 0 km/h alors que les trois autres indiquent 50 km/h. La cause est rarement le capteur lui-même grillé, mais souvent un faisceau électrique sectionné par un débris, une prise oxydée par le sel de déneigement, ou une roue phonique encrassée par de la graisse de cardan. Dans environ 20 % des cas, un simple nettoyage au nettoyant frein suffit à restaurer le signal.
Pourquoi la qualité du capteur de vitesse impacte votre budget ?
Le prix d'un capteur de remplacement varie énormément : de 15 € sur des sites de pièces discount à plus de 180 € en concession pour des modèles spécifiques avec faisceau intégré. La tentation est grande de choisir le moins cher. Cependant, la qualité de l'aimant et du blindage électromagnétique est critique. Un capteur bas de gamme peut générer des "signaux fantômes" à haute vitesse, provoquant des micro-coupures d'injection ou des déclenchements intempestifs de l'ABS, ce qui est particulièrement agaçant et potentiellement dangereux.
L'installation d'un capteur de vitesse de roue est une opération relativement simple qui prend entre 30 et 60 minutes. Le véritable coût réside souvent dans le diagnostic préalable. Il est inutile de changer les quatre capteurs si un seul est en cause. Je conseille toujours de vérifier l'état du roulement de roue en même temps, car sur beaucoup de voitures modernes, la bague magnétique est intégrée directement dans le joint spi du roulement. Si le roulement a du jeu, il détruira le nez du capteur neuf en quelques kilomètres seulement.
La durée de vie moyenne d'un capteur de qualité est d'environ 150 000 à 200 000 kilomètres. C'est une pièce d'usure passive, mais soumise à des conditions extrêmes : projections d'eau, variations de température de -40°C à +150°C près des disques de frein, et vibrations constantes. Investir dans une marque de première monte (comme Bosch, Continental ou Delphi) est un calcul rentable sur le long terme pour éviter de payer deux fois la main-d'œuvre.
FAQ : Tout ce qu'il faut savoir sur les capteurs de vitesse
Peut-on rouler avec un capteur de vitesse HS ?
Techniquement, oui, le moteur démarrera et le véhicule avancera. Cependant, vous n'aurez plus d'ABS, plus d'antipatinage et votre compteur de vitesse sera probablement inopérant. C'est une situation qui invalide le contrôle technique et peut poser de graves problèmes d'assurance en cas d'accident. La distance de freinage sur sol mouillé peut augmenter de façon significative sans la régulation électronique.
Comment tester un capteur de vitesse avec un multimètre ?
Pour un capteur inductif (2 fils), mesurez la résistance : elle doit se situer entre 800 et 1600 ohms généralement. Si vous lisez l'infini, la bobine est coupée. Pour un capteur à effet Hall (3 fils), le test de résistance est inutile et peut même griller le composant. Il faut mesurer la tension de sortie en faisant tourner la roue manuellement. L'idéal reste l'utilisation d'un oscilloscope pour visualiser la propreté du signal.
Quelle est la différence entre un capteur de vitesse et un capteur de position ?
La frontière est mince. Le capteur de vitesse mesure la rapidité du changement de position, tandis que le capteur de position (comme celui du vilebrequin ou de l'arbre à cames) doit connaître l'angle exact au degré près pour synchroniser l'allumage. En pratique, ils utilisent souvent les mêmes principes physiques (Hall ou inductif), mais le traitement logiciel de la donnée diffère. Le capteur de vitesse s'intéresse à la fréquence, le capteur de position à la phase.
L'avenir du capteur de vitesse : vers le tout-numérique et le virtuel
L'évolution technologique pousse vers des capteurs de plus en plus intégrés. On parle désormais de capteurs "intelligents" capables de transmettre non seulement la vitesse, mais aussi le sens de rotation (utile pour les aides au parking) et l'état de santé du composant via le bus CAN. La réduction de la taille des composants permet aujourd'hui d'intégrer l'électronique de traitement directement dans la tête du capteur, réduisant ainsi la sensibilité aux bruits électriques sur les longs câblages.
Plus fascinant encore, l'émergence des "capteurs virtuels". Grâce à la puissance de calcul des processeurs actuels, certains constructeurs commencent à estimer la vitesse de rotation via les variations de courant dans les moteurs électriques (pour les véhicules hybrides et électriques) ou via la fusion de données provenant d'accéléromètres et de gyroscopes. Bien que cela ne remplace pas encore totalement le capteur physique pour des raisons de redondance sécuritaire, cela permet de croiser les informations pour une précision chirurgicale.
En conclusion, le capteur de vitesse est bien plus qu'un simple manomètre électronique. C'est l'organe sensoriel qui permet à l'intelligence artificielle de votre véhicule de comprendre son mouvement dans l'espace. Qu'il soit inductif ou à effet Hall, sa fiabilité conditionne votre sécurité à chaque coup de frein. Sa simplicité apparente cache une ingénierie de précision capable de résister aux pires environnements mécaniques, faisant de lui l'un des composants les plus rentables et indispensables de l'industrie de la mobilité.
