Le truc c'est que la plupart des maçons du dimanche ratent leur coup dès qu'un terrain s'avère un peu chaotique.
D'où vient cette fameuse règle du triangle rectangle et pourquoi survit-elle aux lasers modernes ?
Remontons à l'Égypte antique, là où ça coince souvent dans l’esprit des technophiles qui ne jurent que par la cellule de réception infrarouge. Les arpenteurs du Nil utilisaient déjà des cordes à treize nœuds espacés régulièrement pour redessiner les parcelles agricoles après chaque crue. Or, notre époque ultra-connectée n’a rien inventé de plus fiable pour vérifier l'équerrage d'une dalle de béton de 120 mètres carrés. Les outils électroniques subissent les caprices des batteries lithium-ion, tombent en panne sous la pluie battante ou se dérèglent après une chute de l'échafaudage. Autant le dire clairement : la ficelle ne tombe jamais en panne.
La géométrie pure au service du gros œuvre
La mécanique est d'une simplicité désarmante. En géométrie, on appelle cela un triplet pythagoricien. Lorsque vous mesurez une base de 3 mètres sur votre premier axe d'implantation et 4 mètres sur le second axe perpendiculaire, la diagonale liant les deux points — ce que les professionnels nomment l'hypoténuse — doit afficher précisément 5 mètres. Si le ruban indique 5,05 mètres, votre angle est trop ouvert. Résultat : votre future extension de maison présentera un faux équerrage qui compliquera la pose de la charpente et du carrelage de la cuisine.
Une précision millimétrique accessible sans budget
J'ai vu des équipes perdre deux heures à calibrer un théodolite optique sur un chantier à Lyon en mars 2024, alors qu'un simple traçage manuel aurait réglé l'affaire en dix minutes chrono. On n'y pense pas assez, mais l'erreur humaine se niche souvent dans l'excès de technologie. Cette approche empirique garantit une tolérance inférieure à 2 millimètres sur une portée standard si les opérateurs tendent correctement leur cordeau en nylon tressé.
Comment appliquer concrètement les méthodes 3-4-5 de mise en place sur le terrain ?
Passons à la pratique pure, loin des manuels scolaires poussiéreux. Pour réussir vos méthodes 3-4-5 de mise en place, l’opération exige la présence de deux personnes opérationnelles, une seule paire de mains rendant le maintien des rubans de mesure instable et imprécis.
Les pièges classiques lors de l'implantation du triangle de Pythagore sur le terrain
Croire qu'un ruban métrique suffit à garantir la perfection absolue relève de l'illusion pure. Le problème majeur réside souvent dans la tension appliquée au ruban lors de la mesure des fameux trois, quatre et cinq mètres. Un décamètre en fibre de verre s'étire, s'allonge sous l'effort, faussant la géométrie de votre futur ouvrage. Si vous tirez trop fort, vos angles droits perdront leur superbe et afficheront 89 degrés au lieu des 90 réglementaires. C'est l'erreur bête par excellence.
La confusion fatale entre les unités de mesure
Mélanger les mètres et les pieds arrive bien plus souvent qu'on ne le pense sur les chantiers multiculturels. Un opérateur qui mesure 3 mètres pendant que son collègue reporte 4 pieds sur l'autre axe détruit instantanément l'équerrage. Autant le dire, le chaos s'installe avant même d'avoir coulé le premier centimètre de béton. Reste que la règle exige une homogénéité absolue des unités, que vous travailliez en centimètres, en pouces ou en coudées antiques.
L'alignement approximatif des fiches et des cordeaux
Planter un piquet de travers modifie subtilement le point de départ de votre calcul géométrique. Les techniciens novices oublient fréquemment de mesurer à l'axe exact du cordeau, créant un décalage de plusieurs millimètres. Or, un écart de seulement 5 millimètres sur une base de 3 mètres se propage pour devenir une catastrophe d'un centimètre et demi sur une longueur de 12 mètres. (Une simple tolérance professionnelle ne saurait accepter un tel biais visuel).
Le sol accidenté qui fausse la planéité
Visualiser une ligne droite sur un terrain bosselé s'avère trompeur. Si votre ruban épouse les mouvements d'une butte de terre, la distance réelle mesurée en ligne droite sera fatalement inférieure à la valeur affichée. Vous pensez obtenir un triangle parfait ? Sauf que la topographie vient de saboter votre trigonométrie sans que vous vous en aperceviez. On doit impérativement maintenir le ruban parfaitement horizontal, quitte à utiliser des fils à plomb pour projeter les points au sol.
L'astuce des multiples pour décupler la précision spatiale

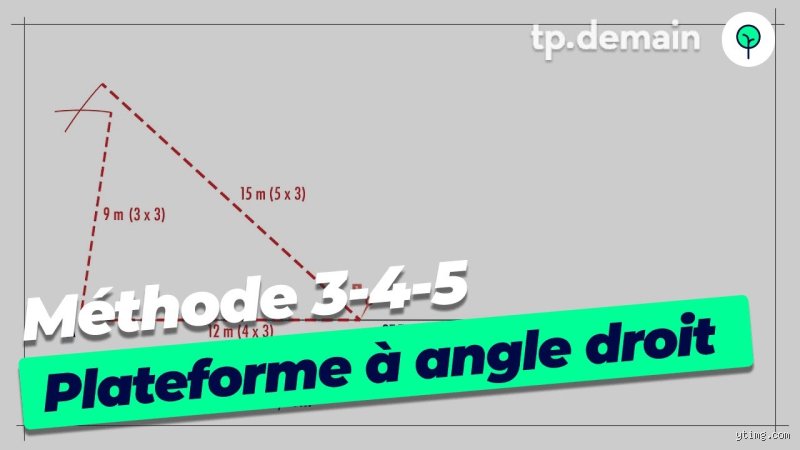

Pourquoi devriez-vous vous cantonner strictement aux chiffres trois, quatre et cinq ? Les professionnels chevronnés appliquent une homothétie simple mais redoutable pour stabiliser les structures de grande envergure. En multipliant ces facteurs par deux, trois ou dix, vous réduisez drastiquement la marge d'erreur relative. Une implantation de 6 mètres par 8 mètres avec une diagonale de 10 mètres offre une assise géométrique bien plus robuste pour une dalle de maison.
La loi de la multiplication géométrique
Mais comment expliquer une telle efficacité sur le terrain ? Plus la base de mesure s'étire, moins l'œil humain et les imperfections des outils n'ont d'emprise sur le résultat final. Imaginez tracer l'implantation d'un entrepôt industriel en utilisant la méthode 3-4-5 de mise en place basique de trois mètres. Le moindre décalage d'un millimètre à la base se transforme en une déviation de 40 millimètres à l'extrémité du bâtiment. Résultat : des murs périphériques qui convergent de manière visible et un toit impossible à poser correctement.
Questions fréquentes sur l'équerrage par le triangle rectangle
Quelle est l'origine historique de cette technique de traçage ?
Cette approche remonte à l'Égypte antique, bien avant que Pythagore ne formalise son célèbre théorème mathématique. Les arpenteurs du pharaon, appelés les tendeurs de corde, utilisaient une corde dotée de 13 nœuds équidistants pour recréer des angles droits parfaits après chaque crue du Nil. Les chantiers des pyramides de Gizeh ont ainsi bénéficié de cette astuce empirique pour orienter les monuments face aux quatre points cardinaux avec une précision surprenante. Les bâtisseurs de cathédrales ont ensuite perpétué ce savoir-faire à travers les âges obscurs du Moyen Âge.
Peut-on utiliser d'autres proportions pour obtenir un angle droit ?
La trigonométrie regorge de triplets pythagoriciens utilisables pour l'implantation sur le terrain. Les combinaisons 5-12-13 ou 8-15-17 fonctionnent exactement de la même manière et génèrent un angle parfaitement perpendiculaire. À ceci près que ces chiffres s'avèrent nettement moins faciles à mémoriser et à manipuler de tête lors d'une journée de travail intense sous la pluie. La combinaison classique reste donc la reine incontestée des chantiers modernes grâce à sa simplicité enfantine.
Comment valider la conformité d'un grand quadrilatère rapidement ?
La vérification suprême repose sur la technique des diagonales croisées. Pour un rectangle de 15 mètres sur 20 mètres, les deux diagonales mesurées doivent afficher exactement 25 mètres chacune. Si une différence de 2 centimètres apparaît entre les deux mesures, votre structure a la forme d'un parallélogramme déformé. Bref, il ne vous reste plus qu'à défaire vos cordeaux et à recommencer l'alignement depuis le point d'origine.
La mise en œuvre empirique face aux outils technologiques
Le snobisme technique actuel voudrait nous faire croire que le moindre chantier nécessite un théodolite laser à 4000 euros. C'est une hérésie économique et pratique. Cette vieille méthode de traçage manuel prouve que l'intelligence géométrique surpasse souvent la débauche de composants électroniques fragiles. Certes, les lasers offrent un confort indéniable pour les relevés en intérieur, mais ils tombent en panne de batterie au moment le plus critique de la journée. Choisir le cordeau et le ruban témoigne d'un pragmatisme sain que les jeunes ingénieurs feraient bien d'adopter plus souvent. La véritable expertise réside dans la maîtrise de ces concepts physiques simples, robustes, que la boue et la pluie ne viendront jamais perturber.
