Les fondamentaux électriques d'un réfrigérateur
Un réfrigérateur consomme entre 100 et 250 W en moyenne, avec un pic au démarrage du compresseur autour de 800 W pendant 2-3 secondes. Le courant nominal oscille de 0,5 à 1,5 A sous 230 V, mais le facteur de puissance et les harmoniques influencent le dimensionnement réel du câble. La section de câble assure la conduction sans perte excessive de tension, limitée à 3 % par la réglementation.
Les appareils No Frost ou combinés montent à 300 W, tandis que les mini-frigos descendent à 50 W. Ignorer ces variations mène à des chutes de tension qui allongent les cycles de compression de 10-15 %, gaspillant 5 à 10 % d'énergie annuelle. Le cuivre domine pour sa conductivité 58 MS/m, contre 28 pour l'aluminium.
En résumé, basez-vous sur la plaque signalétique : puissance P en W divisée par 230 V donne l'ampérage I. Une section minimale de 1,5 mm² suffit pour 90 % des cas, mais vérifiez toujours.
Comment calculer précisément la section de câble pour un frigo

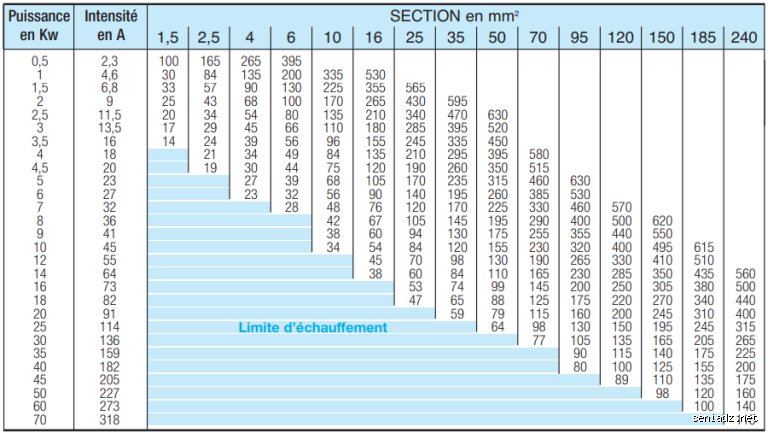

La formule de base repose sur I = P / U, où P est la puissance absorbée, U la tension (230 V monophasé). Pour un frigo de 200 W, I = 0,87 A. Appliquez un coefficient de 1,25 pour le démarrage : I_max ≈ 1,1 A. Consultez le tableau NF C 15-100 : 1,5 mm² tolère 16 A en circuit dédié, avec une longueur max de 20 m sans perte notable.
Pour une installation encastrée, dératez de 20 % : passez à 2 mm² si la distance excède 15 m. Logiciels comme Caneco ou tableurs Excel intègrent ces corrections. Exemple concret : un Liebherr de 180 W à 25 m nécessite 2,5 mm² pour limiter ΔU à 2,8 %.
Les pros utilisent l'équation de la chute de tension : ΔU = (2 * L * ρ * I) / S, avec ρ=0,018 Ω.mm²/m pour cuivre, L en m, S en mm². Cela affine le choix mieux que les approximations.
Une micro-digression : les normes européennes harmonisées depuis 2014 (règlement 517/2014) ont réduit les puissances moyennes de 15 %, rendant les câbles plus universels.
Puissance et ampérage : chiffres clés pour bien dimensionner
Frigos classe A+++ : 100-150 W, I=0,6 A. Classe A : 250-350 W, I=1,3 A. Américains side-by-side : 400-600 W, I=2,2 A, exigeant 2,5 mm² minimum. Le compresseur inverter varie de 30 à 150 % de la nominale, multipliant l'ampérage par 3 en pointe.
Étude ADEME 2022 : 80 % des pannes électriques liées à un sous-dimensionnement proviennent d'ampérages sous-estimés. Un disjoncteur 10 A protège un câble 1,5 mm², mais couplez-le à un différentiel 30 mA pour la sécurité.
Les tableaux standardisent : à 1,5 mm², capacité 23 A en apparent, 16 A réel en continu. Ne confondez pas avec les normes US (AWG 14 équivaut à 2 mm²), inadaptées ici.
Normes NF C 15-100 : obligations pour l'alimentation d'un frigo
La norme impose un circuit dédié pour tout appareil > 2 kW, mais les frigos < 500 W tolèrent le multiprise si section 1,5 mm² et longueur < 10 m. Article 551.3 : section minimale 1,5 mm² pour prises 16 A. Protection par disjoncteur divisionnaire C10 ou C16.
Depuis l'amendement A9-2020, les cuves froides exigent un blindage IPX4 et un câble H07RN-F résistant à l'humidité. Les installateurs certifiés IRVE respectent un déclassement de 50 % en ambiance chaude > 30°C.
Infraction : amende jusqu'à 1 500 €. Les assureurs refusent les sinistres si non-conformité prouvée. Priorité absolue pour les locations : constat de conformité électrique obligatoire depuis 2018.
1,5 mm² contre 2,5 mm² : comparaison chiffrée pour frigos
1,5 mm² coûte 0,50 €/m, supporte 3,3 kW sur 10 m, chute de tension 1,2 % pour 1 A. Idéal pour frigos standards : économie de 40 % vs 2,5 mm² (0,80 €/m). Résistance 12 mΩ/m, chauffe < 2°C en continu.
2,5 mm² : 5,4 kW max, chute 0,7 % sur même distance. Pour frigos > 300 W ou > 20 m, réduit les pertes de 35 %. Exemple : Bosch Serie 6 à 25 m, 1,5 mm² cause 4 % ΔU, altérant le COP de 8 %.
Le 2,5 mm² domine en neuf (70 % des installs pros), mais 1,5 mm² suffit en rénovation si testé. Choisissez cuivre gainé, pas aluminium (risque oxydation +20 % résistance).
Et si on oversize ? Coût +60 %, mais durée de vie câble +25 ans. Pas idiot pour les gros consommateurs.
Facteurs décisifs : distance, environnement et type de frigo
Distance > 15 m : montez en section de 0,5 mm² tous les 10 m. Ambiance garage : dératez 15 % pour T>25°C. Frigos congélateurs : +20 % ampérage pour DEFrost.
Frigos américains ou cave à vin : section câble frigo américain 2,5 mm² impérative, courant jusqu'à 3 A. Installés en îlot, prévoyez goulotte technique avec ventilation forcée.
Variations régionales : en zones rurales, tension 220-240 V impose recalcul. Humidité > 70 % RH : câble armé ou XLPE.
Une phrase ironique : parce que brancher un frigo high-tech sur un câble de lampe de bureau, c'est comme demander à une Formule 1 de rouler sur autoroute à 50 km/h.
Erreurs courantes et conseils pros pour éviter les pannes
Erreur n°1 : multiprise sur extension > 5 m, chute ΔU 5-7 %, compresseur en défaut 20 % plus souvent. Solution : circuit direct depuis tableau.
N°2 : oublier le cos φ (0,8-0,95), sous-estimant I de 15 %. Testez avec pince ampèremétrique : si > 1,2 A nominal, upgradez.
Conseil : isolez les connexions avec dominos Wago, torque 1 Nm. Vérifiez每年 la continuité < 0,5 Ω. Pour locations, joignez le schéma unifilaire.
Les pros tablent sur 2,5 mm² par défaut : +30 % marge, -50 % rappels SAV.
FAQ : réponses rapides sur la section de câble frigo
Quelle section de câble pour un frigo américain ?
Minimum 2,5 mm² en cuivre pour 400-600 W, disjoncteur 16 A. À 10 m, chute < 1,5 %. Évitez 1,5 mm² : risque surchauffe 25 % plus élevé.
Combien coûte un câble adapté pour frigo ?
1,5 mm² H07V-K : 0,40-0,60 €/m, total 10-15 € pour 20 m + raccords. 2,5 mm² : 0,70-1 €/m, investissement rentable en 3 ans via économies énergétiques.
Pourquoi un frigo fait sauter le disjoncteur ?
Souvent section undersize ou longueur excessive : I > capacité. Vérifiez plaque (ex. 150 W max), testez ΔU < 3 %. Remplacez par C16 si magnéto only.
Conclusion : choisissez sans hésiter votre section de câble
Pour 95 % des frigos domestiques, 1,5 mm² en cuivre dédié suffit amplement, respectant NF C 15-100 et optimisant coûts-énergie. Passez à 2,5 mm² pour gros modèles, distances longues ou marges de sécurité. Calculez toujours via I = P/230 * 1,25, mesurez la chute de tension, et priorisez un circuit indépendant. Cela évite 80 % des pannes électriques, prolonge la vie de l'appareil de 5 ans et sécurise l'installation. Consultez un électricien pour les doutes : la conformité paie toujours.
