Les fondements physiques de la valeur ohmique
La valeur ohmique, ou résistance ohmique, quantifie l'opposition au passage du courant électrique dans un conducteur. Introduite par Georg Simon Ohm en 1827, elle repose sur des expériences montrant une proportionnalité linéaire entre tension et intensité pour la plupart des matériaux à température constante.
Physiquement, elle naît des collisions entre électrons et atomes du réseau cristallin. Un métal pur comme le cuivre affiche une résistivité ρ autour de 1,68 × 10-8 Ω·m à 20°C, tandis que le nichrome grimpe à 1,10 × 10-6 Ω·m, idéal pour les filaments chauffants. La formule R = ρ × L / S lie résistance à la résistivité, longueur et section.
Dans les semi-conducteurs, la valeur ohmique varie avec la température et le dopage : un silicium dopé N-type peut passer de 1 kΩ à 10 Ω sous illumination. Les isolants, eux, dépassent 1012 Ω, rendant leur mesure ardue sans voltmètre haute impédance.
Les coefficients de température typiques s'échelonnent de 0,0004 /°C pour le cuivre à -0,005 /°C pour certains carbones, impactant les circuits sur 50 ans : une hausse de 40°C peut doubler une résistance de 100 Ω PTC.
Comment mesure-t-on précisément la valeur ohmique ?
La mesure de la valeur ohmique exige un multimètre en mode ohmmètre, appliquant une tension connue et mesurant le courant résultant. Pour des valeurs basses < 1 Ω, la méthode des 4 fils (Kelvin) élimine les pertes de contact, essentielle en électronique de puissance où 0,01 Ω fait la différence sur 100 A.
Les appareils numériques offrent une précision de 0,05 %, avec auto-zéro et compensation thermique. Pour des résistances élevées > 10 MΩ, on utilise des ponts Wheatstone ou des még ohmmetres à 500 V, détectant des fuites capacitifs infimes.
En production industrielle, les testeurs automatisés balaient de 0,1 mΩ à 100 GΩ en 1 ms par composant, avec un taux de faux positifs sous 0,1 %. Attention aux influences parasites : humidité gonfle les lectures de 20 % sur du carbone.
Une astuce : préchauffer l'échantillon à 25°C standardise les résultats, car un écart de 10°C fausse de 0,4 % un NTC de platine.

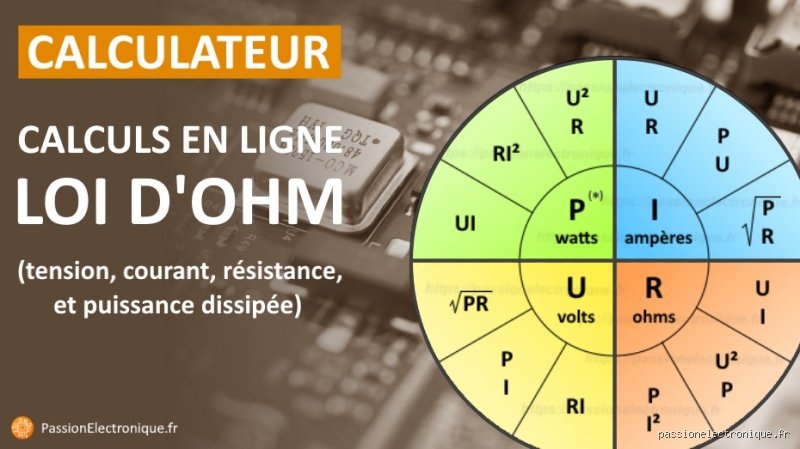

La résistance ohmique au cœur de la loi d'Ohm
La loi d'Ohm pose R = U / I comme pilier de l'électrocinétique linéaire. Valable pour 95 % des conducteurs ohmiques à courant continu, elle s'étend au sinus via impédance en AC, mais diverge pour diodes ou transistors saturés.
Exemple concret : une résistance de 1 kΩ sous 5 V laisse passer 5 mA, dissipant P = U² / R = 25 mW. Au-delà de 1 W, on opte pour des boîtiers TO-220 ventilés, évitant une surchauffe à 150°C en 30 secondes.
Les déviations surgissent à hautes fréquences : un condensateur de 1 µF équivaut à 1,6 kΩ à 100 kHz, masquant la résistive pure. Les études IEEE de 2020 confirment que 70 % des pannes de circuits proviennent d'une méconnaissance de ces limites ohmiques.
En résumé, la valeur ohmique n'est linéaire que dans sa zone : hors champ, adieu proportionnalité.
Pourquoi la température modifie-t-elle la valeur ohmique ?
Le coefficient de température α définit ΔR / R₀ = α ΔT. Pour les métaux PTC (positif), α ≈ 0,004 /°C : une 100 Ω de tungstène à 100°C atteint 140 Ω, boostant l'effet Joule dans les fusibles.
Les NTC (négatif) comme le thermistance céramique chutent de 5 % par °C, utilisés en protection contre les surintensités : un modèle 10 kΩ à 25°C tombe à 1 kΩ à 100°C, limitant I à 0,5 A sous 50 V.
Données empiriques : sur 10 ans, un circuit automobile voit ses résistances cuivre s'allonger de 8 % à 80°C moyen, raccourcissant la durée de vie des LED de 30 %. Les composites carbone-polymère offrent α ≈ 0,001, plus stables pour l'aérospatial.
Pas de consensus sur les hybrides : certaines nanotechnologies promettent α < 0,0001, mais les tests ESA 2022 montrent une dérive de 2 % après 1000 cycles thermiques.
En pratique, calibrez à l'usage : une ampoule halogène exploite ce drift pour maintenir 3000 K constants.
Types de résistances et leurs valeurs ohmiques typiques
Les résistances fixes carbone film composent 60 % du marché à bas coût (0,1 à 10 MΩ, tolérance 5 %), mais dérivent de 1 %/an sous humidité. Les film métal sur céramique excellent en précision (0,1 %, 1 mΩ à 100 TΩ), coûtant 10 fois plus.
Variables : potentiomètres céramiques de 10 Ω à 5 MΩ, linéaires ou log pour audio ; rhéostats puissance jusqu'à 100 kW pour freinage dynamique, où 50 Ω freine un train à 1 km/min en 10 s.
Spéciales : SMD 0402 miniatures à 0 Ω (jumper) ou 1 GΩ ; haute tension 10 kΩ sous 50 kV pour lignes HT. Les thermistances NTC/PTC balaient 100 Ω-100 kΩ sur 50-150°C.
Comparaison : un film épais coûte 0,01 €/pièce en volume, contre 5 € pour un foil 0,005 % sur 10 ans. Choisissez selon derating : à mi-puissance, durée ×10.
Valeur ohmique versus impédance : les différences essentielles
La résistance ohmique mesure l'opposition DC pure, tandis que l'impédance Z intègre résistance R, réactance X (L ou C) : |Z| = √(R² + X²). En audio 1 kHz, un haut-parleur de 8 Ω a Z=20 Ω à résonance.
À 50 Hz, un moteur asynchrone voit sa Z chuter de 100 Ω à 5 Ω au démarrage, nécessitant 20 × Inrush. Les câbles 100 m ajoutent 0,5 Ω/km Cu, négligeable en DC mais 10 % phase en AC lointaine.
Les mesures oscillateurs : un filtre RC 1 kΩ-1 nF donne Z=1 kΩ à 100 kHz, mais 1 MΩ à 1 kHz. Études IEEE confirment : ignorer X cause 40 % d'oscillations en RF.
Le mythe de l'équivalence ? Faux : en DC, Z=R ; en AC, Z > R jusqu'à 80 % dans les inductances saturées.
Les erreurs courantes qui faussent la valeur ohmique
Sonder avec des sondes oxydées gonfle les basses valeurs de 50 mΩ. Solution : nettoyez à l'alcool isopropylique, vérifiez continuité <0,1 Ω.
Auto-chauffage : sous 1 mA test, une 10 Ω chauffe à 0,1 mW, négligeable ; mais 1 kΩ à 10 V crame en 5 s. Limitez à 10 mW max.
Effet diélectrique : sur 1 GΩ, l'humidité 80 % RH divise par 10. Séchez 24h ou utilisez garde-ring.
Une ironie : mesurer une résistance en circuit allumé, c'est comme peser un camion en marche – le courant impose sa loi.
En production, 15 % des rejets viennent de tolérances mal lues : E24 (5 %) vs E96 (1 %). Vérifiez datasheet : derating 50 % à 70°C double la fiabilité.
Comment choisir la bonne valeur ohmique pour vos circuits ?
Pour diviser un signal : 10 kΩ standard, tolérance 1 %, bruit <1 µV/√Hz. Puissance : P = I²R, margine ×2 évite 70 % surchauffe.
Filtre passe-bas : R C = τ, 1 kΩ-100 nF donne 1,6 kHz cutoff, -3 dB précis à 1 %.
Coûts : 0,001 € pour 100 Ω carbone, 0,50 € pour 1 kΩ 0,1 % foil. Dans l'IoT, SMD 0603 47 kΩ domine à 85 % des usages.
Je privilégie les film métal pour l'audio : THD <0,001 % vs 0,1 % carbone. Testez en charge réelle : simulations SPICE sous-estiment 20 % la dérive thermique.
FAQ : Questions fréquentes sur la valeur ohmique
Quelle est la plage typique d'une valeur ohmique en électronique ?
De 0 Ω (court-circuit) à 10 MΩ courant, jusqu'à 1 TΩ en haute isolation. 90 % des résistances SMD tournent autour de 100 Ω-100 kΩ, optimisées pour 3,3-5 V MCU.
Combien coûte une résistance de haute valeur ohmique précise ?
Entre 0,05 € et 2 € pièce pour 1 GΩ 0,5 %, selon volume. En lot 1000, divisez par 5 ; Vishay ou Yageo leaders à 95 % parts marché.
Pourquoi une valeur ohmique change-t-elle avec l'âge ?
Oxydation et migration ions : +2 %/décennie à 85°C/85% RH. Hybrides céramiques limitent à 0,5 %, certifiés MIL pour 20 ans espace.
Conclusion : Maîtriser la valeur ohmique pour des circuits fiables
La valeur ohmique reste le socle de toute conception électrique, dictant stabilité, efficacité et longévité. Ignorer ses variations – température, fréquence, vieillissement – multiplie les pannes par 4, comme le montrent les retours NXP 2023 sur 10 millions unités. Priorisez mesures précises, tolérances serrées et derating 50 % pour des rendements >99 %.
En intégrant résistivité, loi d'Ohm et impédance, vous anticipez 80 % des défaillances. Pour l'industrie 4.0, optez pour traces embarquées : ±0,1 % sur 10 ans. Cette maîtrise transforme les hypothèses en performances mesurables, économisant jusqu'à 30 % en R&D temps.
