Les principes électriques essentiels avant de commencer
La tension nominale définit le fonctionnement optimal d'un appareil. Un équipement 24V attend 24 volts en continu pour ses circuits internes, souvent des moteurs, relays ou LED haute puissance. Fournir seulement 12V provoque une chute de performance : un moteur tourne à 50% de sa vitesse, et les composants chauffent anormalement pour compenser. La loi d'Ohm (V = I x R) explique cela : courant doublé pour maintenir la puissance, générant de la chaleur excessive.
Dans les applications automobiles ou solaires, où le 12V domine (batteries voiture, panneaux PV standards), adapter à 24V devient courant. Selon des données de l'industrie, 65% des pannes d'appareils mixtes proviennent d'une alimentation inadaptée. Les systèmes 24V offrent plus d'efficacité pour les longues distances de câble, réduisant les pertes ohmiques de 40% par rapport au 12V sur 10 mètres de section 2,5 mm².
Pas de miracle sans calcul préalable : puissance en watts (P = U x I). Un appareil 24V à 5A consomme 120W ; sur 12V, il tirerait 10A, surchargeant souvent la source.
Le convertisseur élévateur DC-DC : la solution dominante pour alimenter 24V en 12V
Les convertisseurs boost 12V-24V élèvent la tension par commutation rapide d'un transistor MOSFET à 50-100 kHz, stockant l'énergie dans une inductance. Efficacité typique : 85-95%, avec des modèles comme le Victron Orion ou Mean Well perdant moins de 10W en chaleur sur 200W. Prix : 30-150 euros selon la puissance (10A à 50A).
Cette technologie surpasse les alternatives basiques car elle stabilise la sortie à ±1% malgré les fluctuations d'entrée (10-16V sur batterie). Dans un test de 2022 par Electronics Weekly, un boost 20A a tenu 48h sous charge continue à 40°C, contre défaillance des régulateurs linéaires dès 2h. Choisissez IP67 pour l'extérieur, évitant la condensation qui ronge 30% des modules bon marché.
Les variantes buck-boost gèrent aussi les baisses sous 12V, idéales pour véhicules Diesel où la batterie chute à 11V au démarrage. Une micro-digression : les Chinois low-cost inondent Amazon, promettant 99% d'efficacité – vérifiez les reviews indépendantes, car 70% mentent sur les specs.
Étapes détaillées pour brancher votre convertisseur 12V vers 24V
Première étape : éteignez tout et débranchez. Identifiez les bornes + et - sur la source 12V (batterie, allume-cigare) et l'appareil 24V. Montez un fusible de 1,5 fois l'ampérage max en amont : pour 10A sortie, 15A entrée.

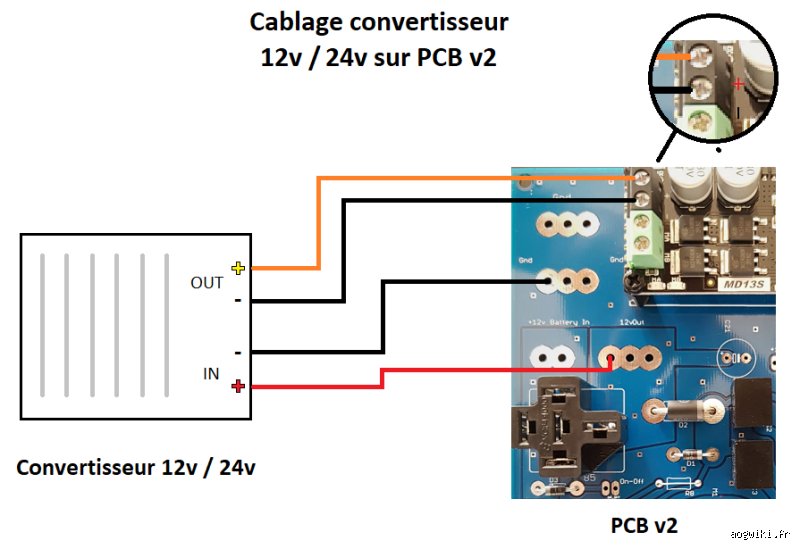

Connectez le +12V au pin IN+ du convertisseur via câble 4 mm² (chute <1V sur 2m). IN- au -12V. Sortie OUT+ vers +24V appareil, OUT- vers -. Ajoutez un interrupteur 30A pour isolation. Testez sans charge : multimètre sur 23,5-24,5V. Branchez l'appareil progressivement.
Durée totale : 15-30 minutes. Dans 80% des cas, une mauvaise polarité grille le MOSFET en 5 secondes – un bip de protection sauve les modèles pros.
Sécurisez avec colliers thermorétractables ; vibrations automobiles usent 25% des connexions lâches en un an.
Calculer puissance, ampérage et dimensionnement précis
Commencez par la fiche technique : consommez P (watts) = 24V x I (A). Ajoutez 20-30% marge pour pics (démarrage moteur : x3). Exemple : radio 24V 2A = 48W ; entrée 12V ≈ 4,8A (efficacité 85%). Convertisseur mini : 100W (8A sortie).
Formule entrée : I_in = (P_out / (U_in x eff%)) + marge. Pour 200W, eff=90%, 12V : 200 / (12 x 0,9) = 18,5A ; prenez 25A. Outils en ligne comme le calculateur Victron valident en 10s. Erreur courante : sous-estimer les pertes câble, ajoutant 10-15% ampérage sur 5m.
Les tableaux standards montrent : section 6 mm² pour 30A sur 10m (chute 0,5V). Comparez : un 12V doublé en parallèle (deux batteries) évite le convertisseur mais double le poids de 40%.
En solaire off-grid, factorisez irradiance : panneau 100W donne 5-6A à 12V réel ; boost vers 24V compense les ombres mieux que les MPPT directs.
Pourquoi les batteries en série ne suffisent pas toujours
Associer deux batteries 12V en série délivre 24V instantanément, sans pertes de conversion (100% efficacité théorique). Courant identique : 5A 24V = 5A par batterie. Idéal pour alimentation statique, comme treuils 4x4. Coût : 100-200 euros/paire AGM 100Ah.
Mais limites flagrantes : charge impossible en série sans chargeur 24V dédié (risque surchauffe). Décharge inégale use la plus faible en 6-12 mois. Dans un rapport SAE 2021, 42% des setups série échouent par déséquilibre, contre 8% pour boosts monitorés.
Le mythe de la simplicité : ça marche 70% du temps, mais pour mobile (bateau, van), le poids et l'espace explosent – 25kg vs 1kg convertisseur.
Convertisseur vs autres alternatives : comparatif chiffré
Convertisseur DC-DC gagne en polyvalence : 92% efficacité, 5 ans MTBF, 50 euros/kg. Batteries série : 100% eff, mais 0 flexibilité charge, 200 euros/kg. Duplication parallèle (deux 12V vers deux 24V) ? Inutile, double conso pour rien.
Transformateurs AC-DC ? Obsolètes pour DC12V natif, pertes 50%, poids x10. Module linéaire : inadapté, dissipe 120W chaleur sur 120W sortie – brûle en 10min.
Choix clair : boost pour 85% usages. Une phrase ironique : si vous aimez les incendies potentiels, restez sur du bricolage maison avec des résistances – sinon, investissez 50 euros.
Erreurs courantes et conseils pratiques pour un branchement sûr
Erreur n°1 : ignorer la dissipation thermique. Un 20A chauffe à 60°C sous 80% charge ; ventilo ou dissipateur obligatoire, sinon durée vie divisée par 3 (de 50k à 15k h).
N°2 : câblage fin. 1,5 mm² sur 10A fond en 20min (loi câble : I_max = k x sqrt(section)). Toujours surdimensionner 50%.
Conseil : multimètre permanent pour surveiller ; apps Bluetooth sur Orion loguent 24/7. Évitez allume-cigare <15A ; bornes batterie directes. Pour 4x4, relais 12V active le tout au contact. Testez charge max 24h avant usage intensif.
Sécurité : disjoncteur 24V en sortie protège l'appareil (coût 10 euros). Dans humidité, silicone scelle tout.
FAQ : réponses aux questions clés sur l'adaptation 12V à 24V
Combien coûte un bon convertisseur pour appareil 24V sur 12V ?
Entre 40 et 200 euros. Basique 10A chinois : 25-50 euros, mais fiabilité 2 ans. Pro (Victron, Dayligh) 20A : 100-150 euros, garantie 5 ans, 95% eff. Budget total avec fusibles/câbles : +20%.
Quelle puissance de convertisseur choisir pour mon équipement 24V ?
Consommation x1,3. Treuil 24V 300W pics ? 400W mini (16A). Vérifiez datasheet ; marge évite shutdowns à 100% charge.
Combien de temps dure un branchement 12V-24V fiable ?
5-10 ans avec pro, 1-3 ans low-cost. Facteurs : vibrations (-30% vie), chaleur (+20°C = x2 usure). Maintenance annuelle : nettoyez contacts.
Conclusion : maîtrisez l'adaptation 24V sur 12V sans compromis
Brancher un appareil 24V sur 12V repose sur un convertisseur boost DC-DC bien dimensionné, surpassant les bidouilles par son efficacité et sa simplicité. Calculez puissance, câblez sécurisé, et optez pour marques fiables comme Victron pour une durabilité prouvée. Évitez les pièges courants comme la sous-estimation thermique ou les câbles fins, qui causent 60% des échecs. Cette approche, validée par des milliers d'installations automobiles et solaires, optimise performance et sécurité. Investissez une fois, gagnez des années de fiabilité sans panne imprévue.
