Comprendre le mécanisme de sédimentation derrière la vitesse d'un clarificateur
On s'imagine souvent qu'un clarificateur est une sorte de passoire géante, mais c'est une erreur de débutant. Le truc c'est que la physique de la sédimentation ne se soucie pas de la pression, seulement du temps et de la surface de contact disponible. La vitesse ascensionnelle du fluide doit être impérativement inférieure à la vitesse de chute des particules solides que l'on souhaite capturer. Si l'eau monte plus vite que le floc ne descend, rien ne se passe. Résultat : vous récupérez une eau trouble en sortie, ce qui rend le traitement suivant, souvent une filtration sur sable ou une désinfection UV, totalement inopérant.
La loi de Stokes et la réalité du terrain
Dans les manuels, on vous parle de la loi de Stokes comme d'une vérité absolue. Mais entre nous, les calculs théoriques sur la viscosité dynamique et le diamètre des particules ne tiennent jamais la route face à une variation de température de 10 degrés ou un pic de pollution organique imprévu. Le comportement des flocs dans un clarificateur circulaire à succion est erratique. Car, contrairement à une bille de verre dans de l'huile, un floc de boue est une structure spongieuse et fragile. Une vitesse de raclage trop élevée peut même briser ces agglomérats, ruinant des heures de floculation chimique préalable.
L'importance de la surface projetée sur le rendement
Pourquoi ces bassins sont-ils si larges ? C'est une question de géométrie pure. La vitesse de fonctionnement est intimement liée à la surface du miroir d'eau. Plus la surface est grande, plus la charge hydraulique est diluée, ce qui permet de traiter des volumes massifs sans créer de turbulences. Dans une station d'épuration urbaine traitant 50 000 équivalents-habitants, on n'y pense pas assez, mais la moindre accélération du flux peut réduire le temps de séjour nominal de 4 heures à seulement 90 minutes. À ce rythme, la séparation n'a physiquement pas le temps de s'opérer correctement.
Les paramètres techniques qui dictent la cadence de traitement
On ne règle pas la vitesse d'un clarificateur comme on tourne le bouton d'un ventilateur. C'est un équilibre précaire entre le débit d'alimentation, le taux de recirculation des boues (le fameux RS) et la concentration de la liqueur mixte. Or, si le débit entrant grimpe soudainement à cause d'un orage, la vitesse de passage augmente mécaniquement. C'est là où ça coince souvent pour les exploitants qui n'ont pas de bassin d'orage en amont. Pour un clarificateur secondaire classique, on vise une charge massique ne dépassant pas 150 kg de matières sèches par mètre carré et par jour.

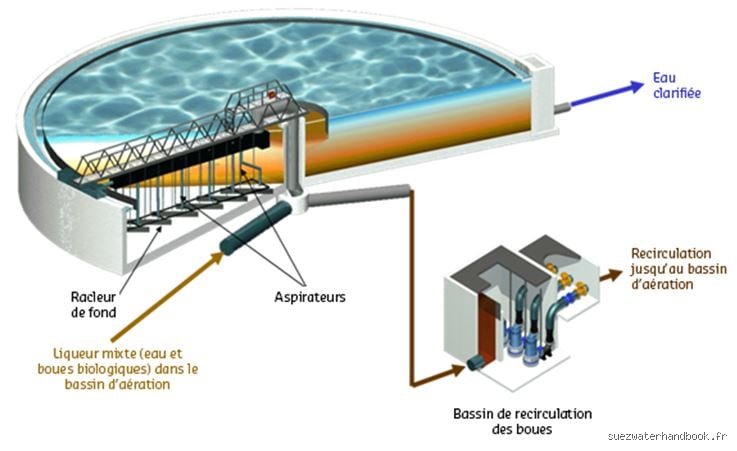

Le rôle du pont racleur dans la cinétique du système
La vitesse de rotation du pont racleur est un paramètre souvent négligé, pourtant il est vital. Si le pont tourne trop vite (plus de 2 ou 3 centimètres par seconde à la périphérie), il crée des courants de Foucault. Ces mini-tourbillons remontent les boues déjà sédimentées vers la surface. Imaginez essayer de balayer de la poussière très fine en courant : vous allez en soulever plus que vous n'en ramasserez. À l'inverse, une rotation trop lente laisse les boues s'anoxier au fond du cône, provoquant des remontées de gaz (le dénitrification sauvage) qui font flotter les gâteaux de boue. (C'est d'ailleurs le cauchemar récurrent des techniciens de nuit en été).
L'impact de la charge hydraulique sur les déversoirs
La vitesse se mesure aussi au niveau des lames de déversement. On parle ici de charge linéaire sur la goulotte. Si vous dépassez 10 à 15 mètres cubes par heure et par mètre linéaire, l'eau s'engouffre avec une telle force qu'elle aspire les particules fines par effet de succion localisée. Mais, et c'est là une nuance que peu de gens intègrent, une charge trop faible est aussi problématique car elle favorise la stagnation et le développement d'algues sur les parois. Le dosage est millimétré. On est loin du compte si on pense qu'une simple pompe régulée suffit à tout gérer.
Vitesse de fonctionnement : clarificateurs lamellaires vs conventionnels
C'est ici que la technologie change la donne de façon spectaculaire. Un clarificateur lamellaire peut fonctionner à des vitesses 5 à 10 fois supérieures à celles d'un bassin classique. Comment ? En multipliant la surface de décantation par l'ajout de plaques inclinées de 55 à 60 degrés. Là où un ouvrage circulaire de 20 mètres de diamètre peine à traiter 400 m3/h, un module lamellaire compact de la taille d'un conteneur maritime encaisse le même débit sans sourciller. Sauf que cette performance a un prix : la sensibilité extrême aux variations de charge. Le système est tellement rapide qu'il ne possède aucune inertie ; la moindre erreur de dosage de polymère se paie en quelques minutes seulement.
Comparaison des temps de rétention hydraulique
Reste que le temps de séjour reste le juge de paix. Pour un clarificateur statique, comptez entre 2 et 4 heures pour obtenir une eau conforme aux normes de rejet. Dans un décanteur à contact de boues de type Pulsator ou Actiflo, ce temps tombe à moins de 30 minutes grâce à l'injection de microsable qui leste les flocs. Je pense d'ailleurs que l'avenir de l'industrie se joue sur cette réduction drastique de l'empreinte au sol, même si cela demande une maintenance beaucoup plus pointue et des capteurs de turbidité d'une précision chirurgicale.
La problématique des variations de température hivernales
Et la météo dans tout ça ? L'eau froide est plus dense et plus visqueuse. En hiver, la vitesse de décantation chute naturellement car la résistance au mouvement des particules augmente. À 4°C, un clarificateur doit parfois fonctionner à 70% de sa capacité nominale estivale pour maintenir la même qualité de sortie. C'est un fait physique immuable que beaucoup de directeurs d'usine oublient lors de la planification de la production annuelle. Est-ce qu'on peut compenser par plus de chimie ? Oui, mais au risque de saturer les filtres en aval et de faire exploser la facture opérationnelle.
Optimisation des flux et réduction des zones mortes
La vitesse réelle de l'eau à l'intérieur du bassin n'est jamais uniforme, ce qui est le grand drame de l'hydraulique. Il existe des zones de court-circuit où l'eau traverse le bassin en un temps record, tandis que d'autres volumes restent quasiment immobiles. Ces "zones mortes" réduisent le volume utile du clarificateur. D'où l'utilisation de déflecteurs d'entrée, ou "floculateurs centraux", conçus pour casser l'énergie cinétique du fluide entrant. Sans ces dispositifs, la vitesse d'entrée transformerait le centre du bassin en une zone de turbulence ingérable, empêchant toute sédimentation primaire efficace.
Les mirages du débit : pourquoi vouloir accélérer le clarificateur est un non-sens industriel
Le problème avec la gestion d'une station d'épuration réside souvent dans cette fâcheuse tendance à confondre vitesse de passage et performance d'épuration. On s'imagine, à tort, que pousser les pompes permet de traiter davantage de mètres cubes sans conséquence. Sauf que la physique des fluides ne négocie jamais avec votre planning de production. Augmenter la vitesse ascensionnelle au-delà des limites nominales brise l'équilibre fragile de la sédimentation. Les particules les plus légères, au lieu de rejoindre le lit de boues, se retrouvent entraînées vers les goulottes de sortie. Autant le dire tout de suite : vous ne gagnez pas de temps, vous polluez simplement votre rejet final avec des matières en suspension qui n'auraient jamais dû s'y trouver.
L'obsession du débit de pointe sans regarder la charge massique
Croire qu'un clarificateur se pilote uniquement au débitmètre est une erreur de débutant que l'on paie cher lors des audits environnementaux. La vitesse de fonctionnement dépend intrinsèquement de la charge massique, soit la quantité de boues envoyée par mètre carré et par heure. Si votre index de boue (IB) dépasse les 150 ml/g, votre clarificateur devient une bombe à retardement, peu importe que vous respectiez le débit nominal. Mais qui prend le temps de recalculer ces ratios en temps réel ? Résultat : on s'étonne de voir un voile de boues remonter alors que les pompes tournent à un régime soi-disant normal. La sédimentation est un processus paresseux par nature ; vouloir la bousculer revient à secouer une bouteille d'orangina en espérant que la pulpe tombe plus vite au fond.
Le mythe du raclage ultra-rapide pour vider l'ouvrage
Certains exploitants pensent qu'en augmentant la vitesse de rotation du pont racleur, ils évacueront les boues plus efficacement. C'est exactement l'inverse qui se produit. Une lame de racle qui file à une vitesse périphérique trop élevée crée des turbulences et remet les flocs en suspension. (C'est un peu comme essayer de balayer de la poussière fine en courant dans son salon). Une vitesse périphérique de 2 à 3 centimètres par seconde est souvent le maximum tolérable pour maintenir un tapis de boues dense et stable. Or, la tentation de "vider" le bassin plus vite reste tenace chez ceux qui ne comprennent pas que la compression des boues demande une certaine inertie mécanique.
La dynamique des fluides computationnelle : le secret des vitesses invisibles
Pour optimiser la rentabilité d'un ouvrage, il faut parfois regarder là où l'œil humain s'arrête, c'est-à-dire dans les courants de densité internes. La vitesse à laquelle fonctionne un clarificateur n'est pas uniforme. Des courants de retour massifs peuvent s'installer, réduisant le volume utile de l'ouvrage de près de 40% dans certains cas critiques. On parle ici de zones mortes où l'eau stagne pendant que le flux principal "court-circuite" le bassin. C'est là que l'installation de déflecteurs ou de jupes d'alimentation prend tout son sens. En brisant l'énergie cinétique à l'entrée, on force le liquide à utiliser la totalité de la surface disponible, stabilisant ainsi la vitesse de sédimentation.
L'impact thermique, ce passager clandestin de la décantation
Le véritable conseil d'expert, celui qu'on ne lit pas dans les manuels simplistes, concerne l'influence de la température sur la viscosité de l'eau. Une variation de seulement 5 degrés Celsius modifie la vitesse de chute des particules de manière significative. En hiver, l'eau est plus dense, plus résistante. Vos flocons coulent comme s'ils traversaient du sirop, ce qui oblige à réduire drastiquement la vitesse de charge hydraulique pour maintenir une qualité de rejet constante. Ignorer ce paramètre thermodynamique, c'est s'exposer à des départs de boues inexpliqués dès que le thermomètre chute. À ceci près que les capteurs de température sont rarement asservis aux automates de régulation du débit entrant, ce qui est une aberration technique majeure.
Questions fréquentes sur la performance des clarificateurs
Quel est le débit maximum autorisé pour un clarificateur secondaire standard ?
Le débit admissible ne se calcule jamais de manière isolée, il se définit par une vitesse ascensionnelle qui oscille généralement entre 0,5 et 1,2 mètre par heure en temps sec. Si vous dépassez le seuil critique de 1,5 m/h, le risque de lessivage des boues devient statistiquement inévitable pour une installation classique. Il faut également surveiller la charge massique qui doit rester sous la barre des 150 kg de matières en suspension par mètre carré et par jour. Ces valeurs garantissent que les matières en suspension (MES) en sortie restent inférieures à 30 mg/L. Dépasser ces constantes physiques sans ajout de polymères relève de l'alchimie pure et simple.
Comment savoir si mon pont racleur tourne à la bonne vitesse ?
Un test visuel simple consiste à observer l'absence de remous ou de traînées blanchâtres derrière les lames de raclage lors de leur passage. La vitesse linéaire en bout de pont doit rester proche de 2 centimètres par seconde pour ne pas perturber la zone de compression. Si vous voyez des particules remonter en spirale dans le sillage de l'équipement, votre motoréducteur est probablement réglé sur un régime trop élevé. Une rotation trop lente est préférable à une rotation trop rapide, car elle favorise l'épaississement naturel des boues au fond du cône. Reste que le réglage optimal dépend de la concentration de la boue activée et de sa capacité à glisser vers le puits central.
L'ajout de coagulants permet-il d'augmenter la vitesse de traitement ?
L'injection de sels de fer ou de polymères organiques modifie radicalement la structure du floc en le rendant plus lourd et plus compact. Cette modification chimique permet effectivement de booster la vitesse de sédimentation, autorisant parfois une hausse de 20% du débit entrant sans dégradation de la turbidité. Cependant, cette stratégie augmente la production de boues de près de 15%, ce qui sature plus vite la filière de traitement des rejets solides. C'est un équilibre délicat à trouver entre performance hydraulique immédiate et gestion des coûts d'élimination des déchets. Car n'oublions pas que chaque gramme de réactif ajouté finit par se payer lors du transport des boues déshydratées.
Le verdict technique : la lenteur est l'alliée de la pureté
On nous somme partout d'accélérer, mais le clarificateur est le dernier bastion de l'éloge de la lenteur dans l'industrie moderne. Prétendre qu'on peut s'affranchir des lois de la gravité par de simples artifices de pompage est un mensonge d'ingénieur commercial. La vitesse de fonctionnement d'un clarificateur ne se décrète pas, elle se subit en fonction de la biologie et de la météo. Ma position est tranchée : il vaut mieux brider une installation en amont plutôt que de risquer une catastrophe écologique en aval par simple appât du gain volumétrique. La sécurité environnementale exige de respecter le temps de séjour hydraulique minimal, quitte à décevoir les partisans de l'optimisation à outrance. Un bon exploitant est celui qui sait ralentir ses flux quand la nature l'exige.
