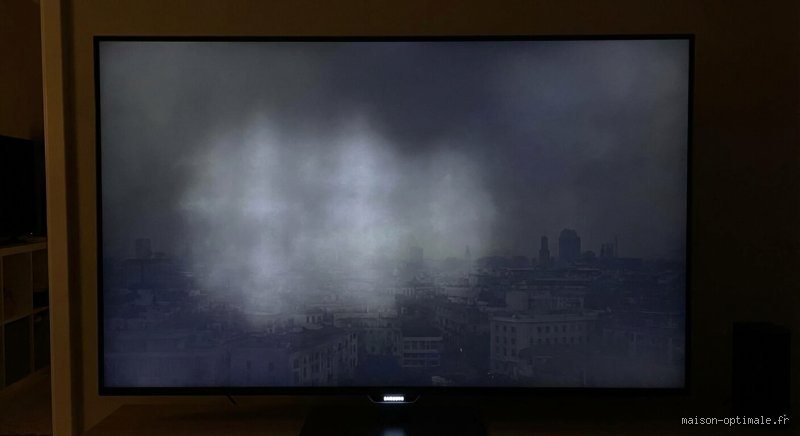

Derrière la vitre LCD : comment fonctionne cette usine à lumière qui finit par lâcher ?
Pour comprendre là où ça coince, il faut démonter mentalement son téléviseur Samsung ou sa dalle LG achetée en 2018. Une télévision moderne, c'est un sandwich technologique. Devant, vous avez les cristaux liquides qui gèrent les couleurs et les formes, mais ils sont totalement incapables de produire la moindre lueur. C'est là qu'intervient le fameux système de rétroéclairage. Sans lui, l'écran reste une masse sombre et inerte. Les constructeurs ont abandonné les vieux tubes fluorescents CCFL au début de la décennie précédente pour les remplacer par des bandes de diodes semi-conductrices, vendues comme éternelles. Quelle ironie.
Le montage en série, ce piège électrique redoutable
Le truc c'est que la quasi-totalité des fabricants utilise un câblage en série pour alimenter ces fameuses barrettes. Visualisez une guirlande de Noël bon marché. Si une seule et unique diode claque à cause d'une faiblesse microscopique, tout le circuit s'ouvre et le courant s'arrête net. Résultat : l'écran devient noir instantanément. C'est une architecture technique que je trouve personnellement aberrante pour du matériel grand public, même si les ingénieurs justifient ce choix par une simplification des coûts de production et une régulation de l'intensité plus stable. Reste que le consommateur se retrouve avec un appareil de 55 pouces inutilisable pour une bête pièce qui coûte moins de deux euros en sortie d'usine.
Edge LED contre Direct LED : une usure à géométrie variable
Tous les écrans ne logent pas leurs diodes à la même enseigne. Les modèles ultra-fins exploitent la technologie Edge LED, où les composants sont massés uniquement sur les bordures de l'appareil. À l'inverse, le Direct LED (ou Full Array) tapisse littéralement le fond du châssis. Les contraintes thermiques diffèrent radicalement entre ces deux écoles, car les bandes périphériques chauffent beaucoup plus, confinées dans des cadres en plastique de plus en plus étroits. On n'y pense pas assez, mais l'espace de dissipation thermique est le facteur numéro un de la longévité de vos appareils électroniques.
La surtension et l'effet domino : quand l'électronique pousse les diodes au suicide
Mais alors, quelles sont les causes de la panne d'un rétroéclairage LED lorsque l'appareil est branché sur une installation électrique standard ? La première source de mortalité des diodes reste la gestion de l'alimentation par la carte électronique appelée **power supply board**. Les variations de tension du réseau domestique, souvent imperceptibles pour l'humain, créent des micro-pics que les condensateurs de mauvaise qualité peinent à filtrer après quelques années de loyaux services.
L'emballement thermique de la rampe de diodes
Quand une diode subit une tension supérieure à sa valeur nominale de 3 ou 6 volts, sa température interne grimpe en flèche. Or, la résistance électrique d'une LED diminue lorsque sa chaleur augmente. Vous voyez le désastre arriver ? Ce phénomène physique vicieux entraîne une augmentation du courant, qui accroît encore la chaleur, jusqu'à la destruction de la jonction PN du composant. On est loin du compte quand les fiches techniques nous promettent 100 000 heures de visionnage sans sourciller.
La dégradation chimique du phosphore jaune
Les LED utilisées pour éclairer nos salons ne sont pas intrinsèquement blanches. Ce sont des puces bleues recouvertes d'une couche de phosphore jaune pour recréer une lumière neutre. Sous l'effet d'une chaleur constante dépassant 85 degrés Celsius au cœur du composant, ce revêtement brunit, craquelle, et finit par isoler thermiquement la puce. Le composant finit par brûler, laissant parfois une petite tache de suie visible sur le diffuseur en plastique blanc de la dalle. C'est l'explication technique derrière ces halos sombres ou ces zones d'ombre qui apparaissent sur votre écran avant le black-out total.
La carte d'alimentation défaillante : le coupable idéal qu'on oublie trop souvent
Parfois, les rampes de LED sont en parfait état, à ceci près qu'elles ne reçoivent plus une goutte de courant. La **carte d'alimentation principale** intègre un circuit pilote appelé driver de LED. Ce composant a pour mission spécifique de transformer le courant alternatif de votre prise 230 volts en un courant continu parfaitement calibré pour les lignes de diodes.
Les condensateurs électrolytiques à bas coût
Si vous ouvrez le capot arrière d'un téléviseur en panne, vous remarquerez souvent de petits cylindres métalliques. Ce sont les condensateurs. Les marques low-cost, mais aussi les géants de l'industrie pour leurs modèles d'entrée de gamme, économisent des centimes en choisissant des composants calibrés pour fonctionner à 85 degrés maximum au lieu de 105 degrés. Après 3 ou 4 ans d'utilisation quotidienne, l'électrolyte liquide à l'intérieur s'évapore, le sommet du cylindre se bombe, et le filtrage du courant devient désastreux. Le driver se met alors en sécurité et coupe le rétroéclairage par précaution.
Les soudures sèches provoquées par les cycles thermiques
L'utilisation de soudures sans plomb, imposée par les normes environnementales européennes, a modifié la donne en matière de réparation. Ces soudures s'avèrent plus cassantes sur le long terme. Les extinctions et allumages répétés provoquent des dilatations mécaniques (le téléviseur chauffe puis refroidit). À la longue, des micro-fissures isolent les broches du transformateur ou des transistors de puissance. Le contact devient intermittent, provoquant des clignotements intempestifs de l'écran avant que la panne définitive ne s'installe pour de bon.
Pourquoi le rétroéclairage LED lâche-t-il plus vite que les anciens tubes CCFL ?
On nous a vendu la technologie LED comme une révolution écologique et durable par rapport aux anciens tubes cathodiques ou aux néons CCFL des années 2000. Pourtant, force est de constater que les vieux téléviseurs LCD des années 2005 à 2010 fonctionnent encore souvent à merveille dans les chambres d'amis, alors que les écrans plats modernes tombent en ruine après seulement 48 mois. Cette différence s'explique par la nature même de la source lumineuse et la course effrénée à la minceur des châssis.
La concentration de la chaleur sur une surface microscopique
Un tube CCFL répartissait sa chaleur sur toute la longueur de l'écran, agissant comme un radiateur diffus. Une LED, c'est un point minuscule de un millimètre carré qui génère une chaleur intense concentrée. Si le support en aluminium censé dissiper cette énergie est trop fin ou mal fixé au châssis métallique, la puce cuit dans son propre jus. Les anciens écrans mesuraient 8 centimètres d'épaisseur, ce qui laissait l'air circuler. Aujourd'hui, avec des profils de moins de 2 centimètres, le confinement thermique est maximal et accélère la dégradation des composants semi-conducteurs.
La course marketing à la luminosité maximale
Pour vendre des téléviseurs compatibles HDR, les fabricants poussent les diodes dans leurs derniers retranchements. Les modes "Dynamique" ou "Magasin" activés par défaut lors de la première configuration configurent le rétroéclairage à 100 % de ses capacités. Faire tourner des LED au maximum de leur puissance en continu équivaut à rouler en voiture à 7000 tours/minute sur l'autoroute. Cela fonctionne un temps, mais la mécanique s'épuise prématurément. Réduire ce paramètre à 70 % dans les menus de votre appareil dès le déballage change la donne et peut doubler la durée de vie de votre écran, bien que cela divise les spécialistes sur le gain réel en conditions de forte luminosité ambiante. Honnêtement, le comportement des consommateurs qui laissent la télévision allumée toute la journée pour faire un bruit de fond n'aide pas non plus à préserver le matériel informatique et audiovisuel.
Les fausses pistes qui vous font jeter un écran encore réparable
Le piège de la dalle brisée ou de la panne d'alimentation générale
Votre téléviseur s'éteint subitement. Noir complet. Le premier réflexe pousse souvent à accuser la dalle LCD elle-même ou une mort subite de la carte mère. C’est une erreur de diagnostic classique. Dans plus de 70% des cas d'écrans noirs avec du son, le coupable reste cette fameuse rampe de diodes qui a rendu l'âme. Remplacer le téléviseur complet pour une simple diode grillée à deux euros ? Un gâchis phénoménal. Sauf que les constructeurs adorent vous voir paniquer et courir acheter le dernier modèle OLED à la mode. Autant le dire, tester le panneau avec la lampe torche de votre smartphone permet de lever le doute en deux secondes chrono.
Croire que le problème vient uniquement du réglage de la luminosité
Certains utilisateurs s'imaginent qu'un simple bug logiciel a poussé le contraste au minimum. Ils s'acharnent sur la télécommande. Peine perdue. Une baisse d'intensité lumineuse homogène peut provenir d'un composant fatigué, certes. Mais une panne franche, un écran qui flashe une demi-seconde avant de s'éteindre, relève d'une mise en sécurité matérielle. Le circuit intégré détecte une anomalie de consommation électrique sur les rampes. Résultat : il coupe tout pour éviter l'incendie. N'espérez pas une mise à jour d'usine.
L'illusion d'une réparation miracle par simple tapotement
Donner des petits coups sur le capot arrière de l'appareil. Qui ne l'a pas fait ? Parfois, le miracle s'accomplit et la lumière revient pendant quelques minutes. Vous pensez avoir réglé le souci ? Détrompez-vous, vous venez d'aggraver la situation. Ce comportement traduit un faux contact thermique ou une soudure craquelée qui ne demande qu'à arcs-bouter. Mais manipuler un diffuseur de lumière avec brutalité risque surtout de fissurer les fixations en plastique cuites par la chaleur interne.
Ce que les fabricants de téléviseurs cachent sous le capot
L'enfer thermique des châssis ultra-fins
La course à la minceur a tué la longévité des composants électroniques. Pour concevoir des écrans d'à peine deux centimètres d'épaisseur, les ingénieurs sacrifient les dissipateurs thermiques en aluminium au profit de simples bandes adhésives conductrices de piètre qualité. Les diodes sont confinées dans un espace minuscule, sans flux d'air pour évacuer les calories excédentaires. Or, la température grimpe parfois au-delà de 85°C au cœur de la matrice. À ce rythme, le vieillissement des jonctions semi-conductrices s'accélère de manière exponentielle. Une véritable obsolescence programmée qui ne dit pas son nom, subtilement orchestrée par le design industriel moderne.
L'astuce logicielle pour doubler la durée de vie de votre rétroéclairage LED
Reste que vous possédez une arme secrète pour contrer ce phénomène destructeur. Dès le déballage de votre appareil, fuyez le mode d'image baptisé Magasin ou Dynamique. Ces préréglages poussent le rétroéclairage à 100% de ses capacités pour flatter l'œil dans les rayons des supermarchés. C'est une hérésie quotidienne chez vous. En abaissant manuellement la valeur du rétroéclairage (à ne pas confondre avec la luminosité générale de l'image) à environ 60% ou 70%, vous diminuez drastiquement le courant de crête. Votre confort visuel restera identique dans une pièce normalement éclairée. Votre portefeuille vous remerciera puisque les LED s'useront trois fois moins vite.
Questions cruciales sur la survie de vos diodes de téléviseurs
Peut-on changer une seule LED sur une rampe défectueuse ?
Techniquement, l'opération s'avère possible à l'aide d'une station d'air chaud et de flux de soudure adapté. Cependant, cette pratique relève du bricolage éphémère. Si une diode a capitulé à cause du vieillissement thermique, ses voisines immédiates ont subi exactement le même traitement de choc et s'apprêtent à flancher à leur tour. Les statistiques des ateliers de réparation indiquent que le taux de retour en SAV dans les trois mois frôle les 45% lorsqu'on ne remplace pas l'intégralité des bandeaux. Bref, commandez un kit complet de remplacement pour vous éviter de démonter la dalle toutes les semaines.
Quel est le coût moyen pour réparer ce type de panne lumineuse ?
Le prix des pièces détachées s'avère dérisoire. Un ensemble de barrettes neuves pour un écran de 55 pouces coûte généralement entre 25 et 50 euros sur les plateformes spécialisées. La véritable valeur réside dans la main-d'œuvre. Un technicien indépendant facturera l'intervention entre 120 et 200 euros en raison du risque élevé de casse de la dalle LCD pendant la manipulation. Car ouvrir un écran géant s'apparente à de la chirurgie esthétique sur de la porcelaine (une seule mauvaise torsion et le panneau de verre se brise instantanément).
Pourquoi le téléviseur conserve-t-il le son quand l'image disparaît ?
Cette dissociation surprend toujours les usagers. La carte de gestion principale et la section amplification audio fonctionnent sur des circuits d'alimentation indépendants de la partie haute tension dédiée aux rampes lumineuses. Lorsque le système de rétroéclairage tombe en panne, la logique de l'appareil continue de décoder le signal TNT ou HDMI normalement. Le processeur envoie toujours les images aux cristaux liquides, mais ceux-ci restent désespérément invisibles sans cette source de lumière artificielle projetée par l'arrière. C'est la preuve absolue que le cerveau de votre télévision respire encore.
Le verdict d'un technicien face au gaspillage électronique
Il est grand temps d'arrêter de considérer nos écrans comme des consommables jetables à la moindre défaillance technique. La panne de diodes lumineuses représente le fléau moderne de l'électronique de salon, mais elle incarne aussi la réparation la plus gratifiante et la plus économique qui soit. Remplacer ces bandeaux métalliques exige de la méthode, un espace de travail propre et une bonne dose de patience. Céder à la facilité d'un nouvel achat sous prétexte que les grandes enseignes refusent de prendre en charge ces interventions hors garantie constitue une aberration écologique. Reprenez le contrôle de vos appareils, sortez les tournevis et osez démonter ce châssis pour offrir une seconde vie méritée à votre téléviseur.
