Saisir la vibration : pourquoi s'obstiner à vouloir regarder l'invisible ?
On ne va pas se mentir, l'être humain est dramatiquement limité par ses sens. Nos yeux ne captent qu'une infime fraction du spectre électromagnétique et nos oreilles s'arrêtent là où les choses sérieuses commencent souvent. Mais le truc c'est que tout, absolument tout, vibre autour de nous. Comment voir la fréquence devient alors une obsession de technicien ou de curieux. Prenez un moteur d'avion en maintenance. Si on ne peut pas visualiser la signature fréquentielle de ses pales, on passe à côté d'une micro-fissure qui pourrait tout faire basculer. Reste que la théorie pure ennuie tout le monde. On parle de cycles, de périodes, de sinusoïdes, mais concrètement ? C'est le nombre de fois qu'un événement se répète en une seconde. Un point c'est tout.
La barrière des 20 000 Hertz et le mensonge de nos sens
La plupart des gens pensent que si on ne l'entend pas, ça n'existe pas. Grave erreur. La réalité, c'est que nous baignons dans un océan de fréquences inaudibles et invisibles. Là où ça coince, c'est quand on essaie d'imaginer 440 vibrations par seconde (le fameux La 440) sans support visuel. On se représente une corde qui bouge un peu, sans plus. Mais visualisez cette même fréquence sur un écran : elle devient une crête, une vallée, une architecture complexe. C’est là que le comment voir la fréquence prend tout son sens, car l'image permet de détecter des anomalies qu'aucune oreille, même celle d'un chef d'orchestre, ne saurait isoler dans le vacarme ambiant.
Le décalage temporel : l'astuce de l'échantillonnage
Pour voir, il faut ralentir. Ou du moins, donner l'illusion du ralentissement. Est-ce que vous avez déjà remarqué cet effet bizarre où les roues d'une voiture semblent tourner à l'envers à la télévision ? On appelle ça l'effet stroboscopique. C'est la base même de la visualisation fréquentielle mécanique. Si vous flashez une lumière à 59 Hz sur un objet qui vibre à 60 Hz, vous allez "voir" le mouvement se décomposer au ralenti. C’est mathématique. Et c'est redoutablement efficace pour inspecter des pièces industrielles sans avoir à tout arrêter. Honnêtement, c'est flou pour beaucoup de néophytes, mais c'est pourtant le principe qui régit une grande partie de l'imagerie technique moderne.
L’oscilloscope, ce vieux compagnon qui ne ment jamais
Si vous entrez dans un laboratoire d'électronique sérieux, vous verrez forcément cette machine, souvent grise, avec un écran rempli de lignes vertes ou multicolores qui sautillent. L'oscilloscope est le roi incontesté pour quiconque cherche comment voir la fréquence électrique. Il ne se contente pas de donner un chiffre, il dessine la tension en fonction du temps. C'est l'outil de vérité. Mais attention, posséder la machine ne fait pas de vous un expert. Savoir régler le trigger (le déclenchement) est un art en soi. Sans un bon réglage, vous ne verrez qu'une bouillie informe de pixels qui défilent à toute allure.
Le domaine temporel contre le domaine fréquentiel
Il y a une distinction majeure que l'on n'explique pas assez souvent aux débutants. L'oscilloscope travaille dans le temps. Vous voyez l'onde passer, comme un train devant une gare. Mais parfois, on s'en fiche de savoir quand l'onde passe. On veut savoir "de quoi" elle est composée. C'est là qu'intervient la transformée de Fourier. Derrière ce nom barbare se cache une opération mathématique qui transforme une courbe temporelle en une série de barres verticales représentant les différentes fréquences présentes. Résultat : on ne voit plus une vague, on voit la recette de cuisine du signal. Un peu de 50 Hz, une pincée de 100 Hz, et beaucoup de bruit parasite.
Anatomie d'une mesure réussie sur un Rigol ou un Tektronix
Prenons un exemple concret : vous voulez vérifier la stabilité d'un oscillateur à quartz à 16 MHz. On est loin des fréquences audibles. À ce niveau, la moindre capacité parasite de votre sonde peut fausser la mesure de 10% ou 15%. Il faut compenser la sonde, un petit geste technique que 80% des amateurs oublient de faire. Une fois le signal stabilisé, l'écran affiche une sinusoïde parfaite. Ou presque. C'est là qu'on observe le "jitter", cette petite instabilité horizontale qui trahit la qualité médiocre d'un composant à 0,50 euro. Ça change la donne quand on conçoit du matériel de précision.
Le stroboscope : voir la fréquence dans le monde physique
Quittons l'électricité pure pour la mécanique. Imaginez un ventilateur tournant à 3000 tours par minute. Impossible de voir la forme des pales en mouvement, n'est-ce pas ? Sauf si vous utilisez un stroboscope. En ajustant la fréquence des flashs lumineux sur la fréquence de rotation du ventilateur, l'objet semble se figer totalement. C'est spectaculaire. C'est aussi une méthode extrêmement précise pour mesurer une vitesse de rotation sans contact physique. Mais il y a un piège. Si vous vous callez sur une harmonique (le double ou le triple de la fréquence réelle), vous aurez l'impression que l'objet est immobile alors qu'il tourne deux fois plus vite que ce que vous croyez.
L'expérience de Chladni ou la géométrie du son
On n'y pense pas assez, mais on peut comment voir la fréquence avec du sable et une plaque de métal. C'est l'expérience de Ernst Chladni, réalisée dès 1787. En faisant vibrer une plaque métallique avec un archet ou un haut-parleur, le sable se regroupe sur les lignes nodales, là où la vibration est nulle. Des formes géométriques complexes apparaissent : des cercles, des étoiles, des mandalas naturels. Chaque fréquence possède sa propre signature visuelle. À 440 Hz, vous aurez une forme, à 880 Hz (l'octave supérieure), la complexité double. C'est la preuve physique, palpable, que la fréquence structure la matière.
La caméra haute vitesse : le luxe de la précision
Aujourd'hui, on utilise des caméras capables de filmer à 10 000 ou 100 000 images par seconde. C'est l'arme absolue. En filmant une corde de guitare en train de vibrer, on décompose chaque micro-mouvement. On s'aperçoit alors que la corde ne se contente pas de monter et descendre. Elle ondule, elle vrille, elle crée des ondes stationnaires. Le coût de ces équipements reste prohibitif pour le commun des mortels (comptez plus de 20 000 euros pour un modèle professionnel d'entrée de gamme), mais le rendu est sans appel. On est loin du compte avec nos smartphones et leurs pauvres 240 images par seconde qui pixellisent dès que la lumière baisse un peu.
Logiciels et applications : la fréquence à portée de clic
Heureusement pour notre portefeuille, l'informatique a démocratisé l'accès à ces analyses. Votre carte son est, par définition, un convertisseur analogique-numérique. Avec un logiciel comme Audacity (gratuit) ou des outils plus pointus comme Spectrum Analyser, n'importe qui peut transformer son ordinateur en un outil de visualisation puissant. Est-ce aussi précis qu'un appareil dédié à 5000 euros ? Évidemment que non. La bande passante est limitée à 20 ou 22 kHz, ce qui suffit pour l'audio, mais est totalement inutile pour la radiofréquence ou l'électronique rapide.
Le spectrogramme, ou la troisième dimension de l'analyse
Si l'oscilloscope montre le temps et l'analyseur de spectre montre l'amplitude, le spectrogramme, lui, combine tout. C'est une carte thermique où l'on voit l'évolution des fréquences au fil des secondes. Les couleurs chaudes (rouge, jaune) indiquent une forte intensité. C'est l'outil préféré des bioacousticiens qui étudient le chant des baleines ou des oiseaux. On y voit des détails incroyables, comme les harmoniques cachées derrière un sifflement. D'où l'importance de choisir le bon mode d'affichage. Parfois, un simple graphique 2D cache l'essentiel de l'information.
Les limites du "tout logiciel" et le bruit de fond
Mais attention, utiliser une application smartphone pour comment voir la fréquence d'un moteur de voiture a ses limites. Le micro de votre téléphone est filtré, compressé, et sa réponse en fréquence est tout sauf plate. Il va booster certaines zones et en ignorer d'autres. Résultat : vous voyez ce que le fabricant du téléphone veut bien vous laisser voir. Pour une analyse sérieuse, l'utilisation d'un micro de mesure calibré, comme un miniDSP UMIK-1, est indispensable. Car, autant le dire clairement, une mesure fausse est plus dangereuse que pas de mesure du tout, surtout quand on cherche à isoler une vibration parasite sur une structure porteuse.
Le mirage de l'oscillation ou pourquoi on se trompe sur la visualisation fréquentielle
Le problème avec la perception humaine réside dans sa fâcheuse tendance à simplifier le chaos. On imagine souvent que voir la fréquence se résume à observer une sinusoïde parfaite qui danse sur un écran de laboratoire. Sauf que la réalité physique est une jungle de bruits parasites. La première erreur classique consiste à confondre la fréquence fondamentale avec ses harmoniques. Dans un signal complexe, comme celui d'une corde de piano, votre œil ou votre logiciel peut être trompé par des pics d'énergie secondaires situés à 440 Hz alors que la base se trouve à 110 Hz. Ce saut d'octave visuel fausse totalement l'interprétation des données spectrales. Mais qui prend encore le temps de calibrer ses outils avant de sauter aux conclusions ?
La confusion entre échantillonnage et résolution réelle
Beaucoup d'utilisateurs pensent qu'une fréquence d'échantillonnage élevée garantit une précision visuelle absolue. C'est une illusion mathématique. Si vous travaillez à 192 kHz, vous capturez certes plus de détails, mais cela ne signifie pas que votre représentation graphique sera plus nette si la fenêtre de la Transformée de Fourier Rapide (FFT) est mal réglée. Une fenêtre trop courte et vous perdez la définition dans les graves ; une fenêtre trop longue et le temps bave, rendant les transitoires floues. Résultat : on se retrouve avec une bouillie de pixels colorés là où on cherchait une précision chirurgicale. Reste que la plupart des logiciels grand public cachent ces réglages sous des interfaces simplistes, empêchant de voir la fréquence avec une rigueur métrologique.
L'impasse du repliement spectral ou aliasing visuel
Vous avez déjà remarqué ces roues de voiture qui semblent tourner à l'envers dans les films ? C'est l'aliasing. En analyse fréquentielle, le phénomène est identique. Si le signal contient des composantes dépassant la moitié de votre capacité de capture (la limite de Nyquist), ces hautes fréquences se "replient" et apparaissent comme de fausses basses fréquences sur votre analyseur. Autant le dire, votre graphique devient un mensonge pur et simple. On croit voir une résonance à 50 Hz alors qu'il s'agit d'un artefact généré par un bruit ultrasonique à 40 050 Hz mal filtré. (Une erreur qui peut coûter cher en ingénierie de précision). Or, la correction de ce biais demande une chaîne d'acquisition matérielle que peu d'amateurs possèdent réellement.
L'astuce des experts : l'analyse par ondelettes pour briser la dictature de Fourier
Si la FFT est la reine des laboratoires, elle possède un défaut génétique : elle sacrifie le temps pour la fréquence, ou l'inverse. Pour vraiment voir la fréquence dans sa dimension organique, les spécialistes se tournent vers la transformée en ondelettes. Contrairement aux blocs rigides de Fourier, les ondelettes s'adaptent. Elles utilisent des fenêtres larges pour les basses fréquences et des fenêtres étroites pour les hautes. Cette approche multirésolution permet d'observer un clic de 0,5 milliseconde en même temps qu'une vibration sourde de 20 Hz sans compromis de netteté. Est-ce plus complexe à interpréter ? Certes. Mais c'est le prix à payer pour ne plus regarder le monde à travers une grille déformante.
La stroboscopie : capturer l'invisible à l'œil nu
Parfois, l'écran ne suffit plus. Dans l'industrie, pour visualiser la fréquence de vibration d'une pale de turbine tournant à 15 000 tours par minute, on utilise la synchronisation lumineuse. En ajustant la fréquence d'un flash stroboscopique sur la fréquence de rotation, l'objet semble s'immobiliser. C'est ici que l'on comprend physiquement la périodicité. Car voir n'est pas seulement mesurer, c'est figer l'instant pour analyser la déformation structurelle. À ceci près que cette technique demande une précision de phase absolue, sous peine de voir l'objet dériver lentement dans le champ de vision, créant une sorte de fantôme cinétique assez perturbant pour l'opérateur non averti.
Questions fréquentes sur la mesure fréquentielle
Quelle est la fréquence maximale que l'œil humain peut réellement percevoir ?
Contrairement à l'oreille qui plafonne à 20 000 Hz, l'œil humain traite les variations lumineuses avec une lenteur relative. On parle souvent de la persistance rétinienne autour de 24 images par seconde, mais la détection de scintillement, ou Critical Flicker Fusion, peut monter jusqu'à 60 Hz ou 90 Hz selon les individus et la luminosité. Au-delà de 100 Hz, le cerveau lisse le signal et perçoit une lumière continue, ce qui rend impossible l'observation directe de hautes fréquences sans outils de conversion. Certains pilotes de chasse ont toutefois montré des capacités de détection jusqu'à 250 Hz dans des conditions de contraste extrême, bien que cela reste une exception physiologique rare.
Comment utiliser un oscilloscope pour voir la fréquence d'un signal électrique ?

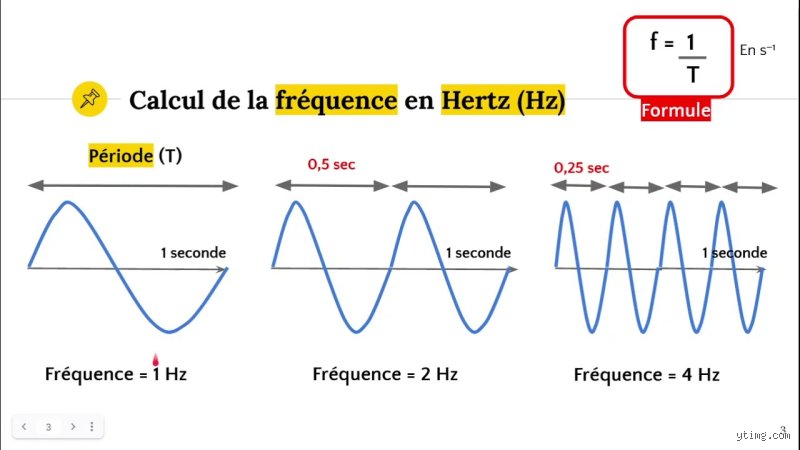

L'oscilloscope transforme une tension électrique en une trace lumineuse sur un plan cartésien où le temps est en abscisse. Pour obtenir une lecture fiable, il faut d'abord stabiliser l'image via le circuit de déclenchement (trigger) qui synchronise le balayage sur un front montant ou descendant. Une fois le motif stabilisé, on mesure la période T, c'est-à-dire l'écart horizontal entre deux sommets identiques. La fréquence se calcule alors par l'inverse de la période, soit 1 divisé par T, exprimé en secondes. Un signal dont la période occupe 2 divisions avec un réglage de 5 millisecondes par division aura donc une période de 10 ms et une fréquence résultante de 100 Hz.
Peut-on voir la fréquence des couleurs avec un équipement standard ?
La lumière visible oscille entre 400 térahertz pour le rouge et 750 térahertz pour le violet, des valeurs bien trop vertigineuses pour n'importe quel capteur électronique classique de type oscilloscope. Pour voir la fréquence lumineuse, on utilise un spectromètre qui décompose la lumière par diffraction ou réfraction. L'appareil ne mesure pas l'oscillation temporelle en direct, mais la longueur d'onde, laquelle est inversement proportionnelle à la fréquence selon la célérité de la lumière dans le vide (environ 299 792 458 mètres par seconde). Chaque raie spectrale observée sur le capteur CMOS correspond alors à une signature fréquentielle précise, permettant d'identifier la composition chimique d'une étoile ou d'une flamme de gaz.
La fin du dogme de l'observation passive
Prétendre que l'on peut voir la fréquence sans en modifier la nature est une posture d'une naïveté confondante. Entre l'outil de mesure et le phénomène physique, il existe toujours une couche d'abstraction qui trahit la réalité. On ne voit jamais la fréquence "telle quelle", on contemple la réponse d'un algorithme ou d'un capteur à une excitation donnée. Il faut cesser de sacraliser les graphiques colorés de nos logiciels pour revenir à une compréhension structurelle des signaux. La précision n'est pas une question de résolution d'écran, mais de rigueur méthodologique. Quitte à admettre que certains phénomènes vibratoires resteront, par définition, invisibles à nos sens limités, autant investir dans une interprétation critique plutôt que dans du matériel clinquant. Le véritable expert est celui qui doute de l'image qu'il a sous les yeux.
